Fonctionnement
Le ROBATIC
commande par mise sous tension.

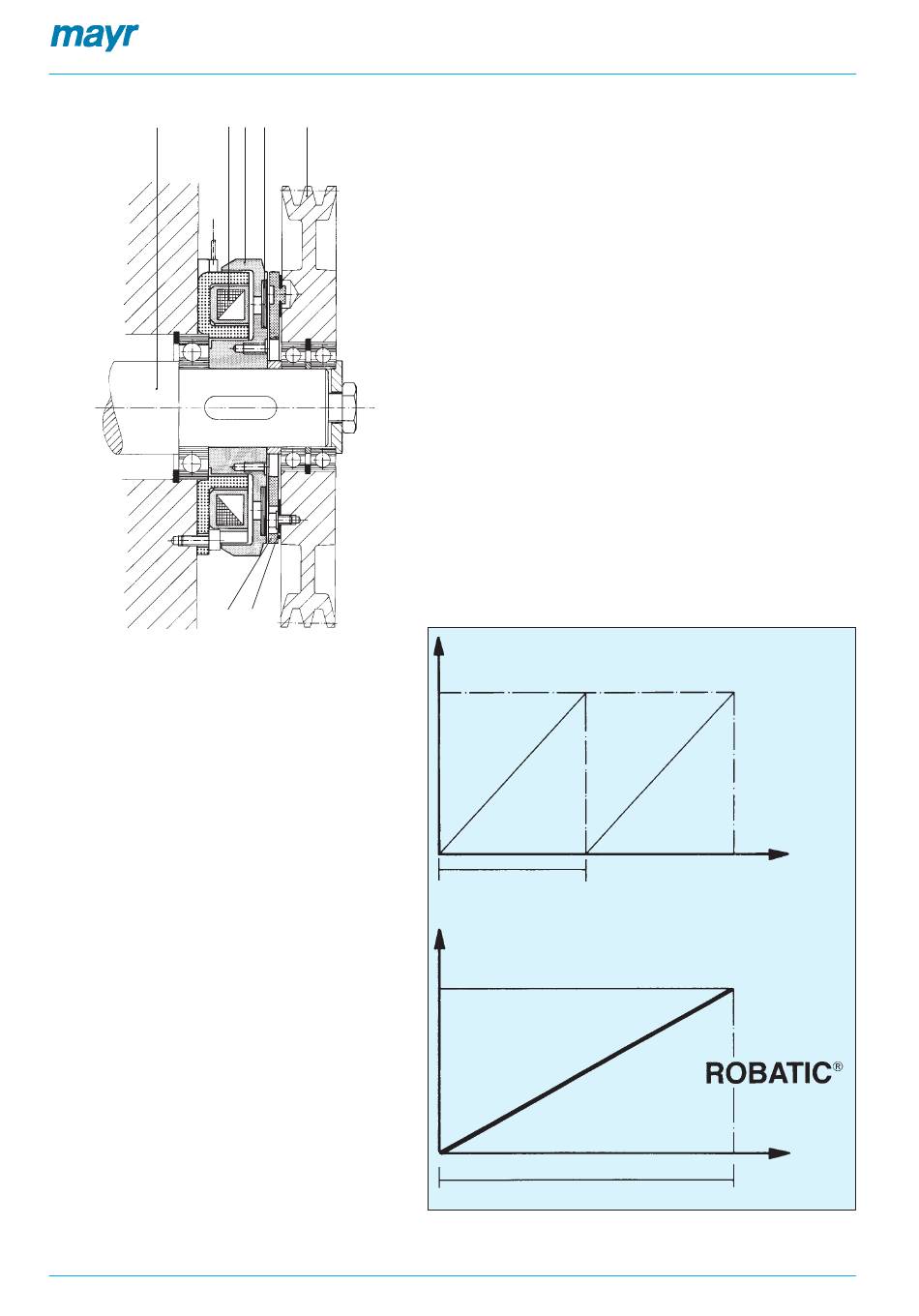

Lorsque la bobine (1) est mise sous tension, il se produit un
champ magnétique. Le disque (3) est attiré contre le rotor (2)
muni de la garniture de friction (4). Le couple est transmis
par friction.
La transmission du couple s'effectue à partir de l'élément
de transmission (6) par l'intermédiaire du ressort à mem-
brane (5), du disque d'embrayage (3) et du rotor (2) à l'arbre
entraîné (7).
Lorsque le courant est coupé, le ressort à membrane (5)
rappelle le disque d'embrayage (3) vers l'élément de
transmission (ex. poulie).
La transmission du couple est alors interrompue.
Usure, entrefer
maxi
Intervalle de
réglage de l'entrefer
Usure, entrefer
maxi
Intervalle de réglage de l'entrefer
embrayage électromagnétique
est un embrayage électromagnétique à
®
Embrayage
électro-
magnétique
traditionnel
Nombre
de manœuvres
Nombre ,de
manœuvres
