Installation du boîtier d'alarme
1.10.1.
Le boitier d'alarme peut être placé sur un mur (extérieur ou
intérieur) ou sur le tuyau d'aération du média filtrant. Dans tous
les cas, le boitier d'alarme doit être positionné de façon visible,
car ce dernier est muni d'un témoin lumineux (LED) de couleur
rouge qui, lorsqu'il est allumé, signale à l'utilisateur un défaut de
fonctionnement de votre filtre compact.
a) Pour le fixer sur un mur, utilisez les deux chevilles et les deux
vis Ø4x40mm fournies avec le boitier et utilisez les
emplacements prévus.
b) Pour fixer le boitier au tuyau d'aération du filtre compact,
retirez la pile et faites une réservation de Ø7mm au centre du
boitier. Ensuite, insérez la vis Ø7mm à travers cette réservation
et fixez-y le collier de fixation (fourni). N'oubliez pas de remettre
la pile avant de refermer votre boitier.
1.10.2.
Raccordement électrique
Une sonde de détection d'eau est préalablement installée par
Eloy Water dans votre filtre compact. Le câble électrique de cette
sonde est accessible par le trou d'homme du filtre de votre filtre
compact (à côté du basculeur rotatif). Celui-ci peut être tiré
jusqu'à votre boitier d'alarme via la rehausse ou la tuyauterie
d'aération. Attention, si une partie de votre câble devait être
enterrée, il est indispensable d'utiliser une gaine de protection.
Le câble électrique doit être connecté au bornier prévu à cet effet
dans le boîtier d'alarme, le fil rouge avec le fil blanc et le fil vert
avec le fil jaune. Pour vérifier que votre installation est conforme,
retirez le flotteur de son fourreau via son câble d'alimentation et
placez-le en position haute. Le boitier doit émettre un son et
déclencher une LED lumineuse. Si ce n'est pas cas, vérifiez vos
branchements électriques et si le problème persiste, contactez le
service après-vente d'Eloy Water : support@eloywater.com.
1.10.3.
Utilisation
Une sonde de détection est plongée au fond du média filtrant. En
cas de montée anormale des eaux, la sonde envoie un signal
vers le boitier d'alarme qui émet alors un son et déclenche une
LED lumineuse. À noter que la fréquence du signal sonore
diminue avec le temps : le boitier déclenchera une fois toutes les
10 secondes pendant les 3ères minutes, ensuite une fois par
minute jusqu'à épuisement de la pile.
En cas de doute sur la hauteur de l'eau dans la cuve, appuyez 2
à 3 secondes sur le bouton « Reset ». Si l'alarme se déclenche,
cela signifie un niveau d'eau anormalement haut. Si ce n'est pas
le cas, votre filtre compact fonctionne correctement.
En cas d'alarme, il est possible de s'acquitter du signal lumineux
et du buzzer en appuyant une fois sur le bouton « Reset ».
Contactez alors le service après-vente d'Eloy Water :
support@eloywater.com.
Une fois le problème réglé, il est nécessaire de remplacer la pile.
Page 46 sur 58

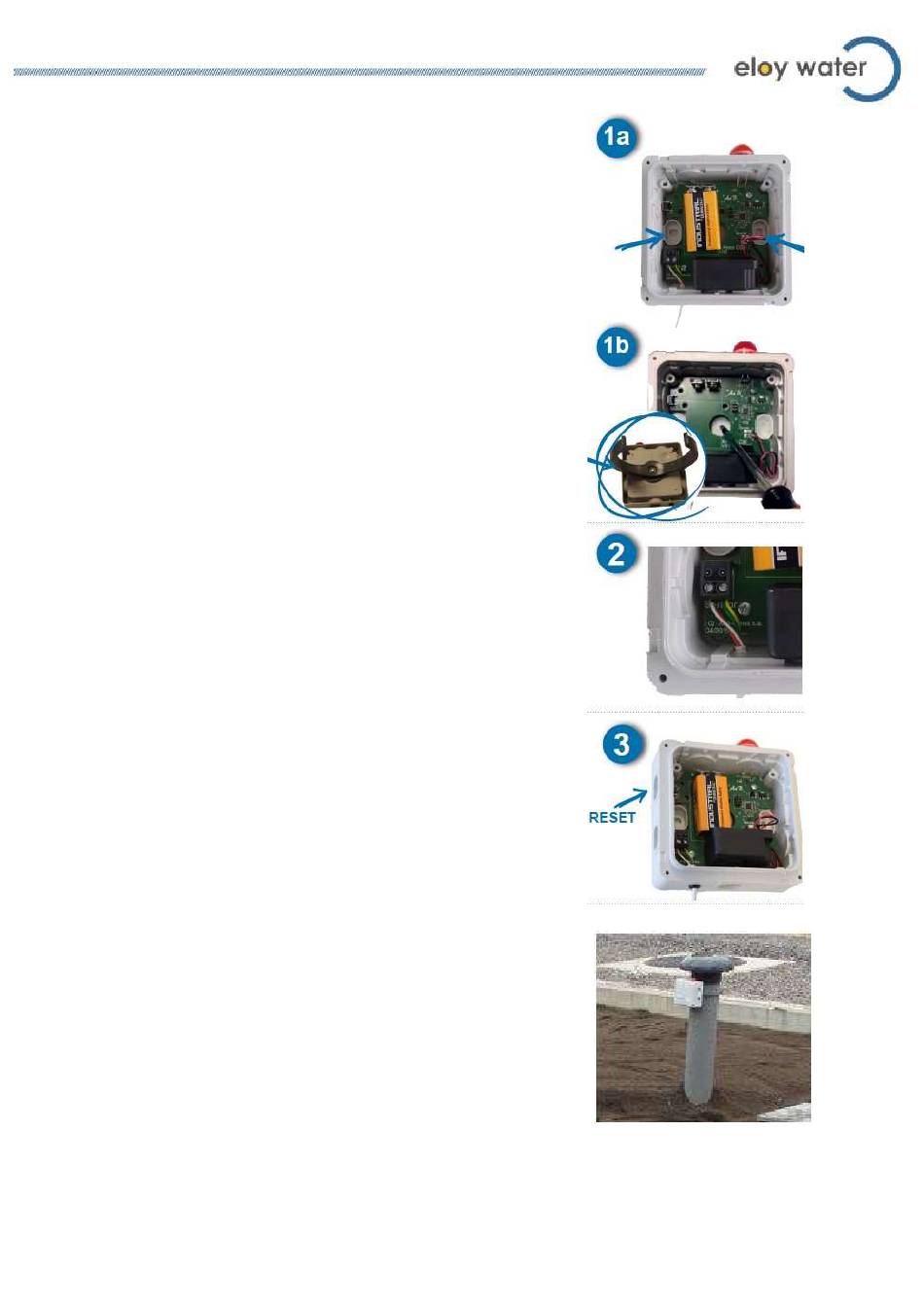

Fig-27 : Boitier d'alarme
