3.5 DPV(C/S) 10 B - 50 Hz - 4 pôles - DIN

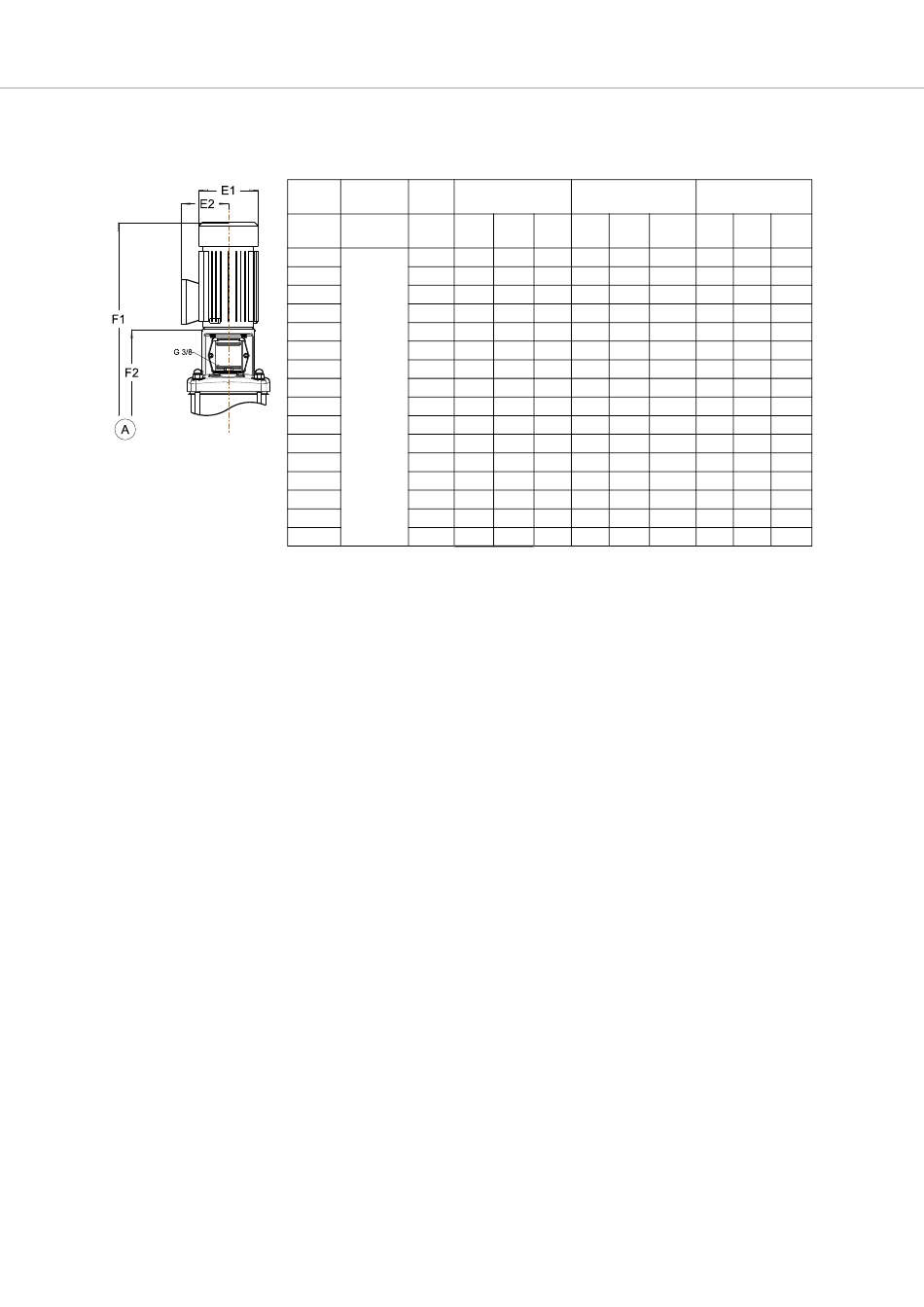

Tableau 18: moteur accouplé, version moteur V18
20100864
1. Toutes les dimensions de moteur ne s'appliquent qu'aux moteurs Wonder de classe de rendement IE3 (puissance du
moteur ≥ 0,75 kW). Les dimensions des moteurs IE2 peuvent avoir un écart minimal. Les données des moteurs IE2 sont
disponibles sur DP Select.
38
Modèle Pression Puis- Dimensions du
max. sance moteur
E1
[kW] [mm]
10/1 PN10 0,55 150
10/2 0,55 150
10/3 0,55 150
10/4 0,55 150
10/5 0,55 150
10/6 0,55 150
10/7 0,55 150
10/8 0,55 150
10/9 0,55 150
10/10 0,55 150
10/11 0,55 150
10/13 0,75 150
10/15 1,1 180
10/17 1,1 180
10/19 1,1 180
10/21 1,1 180
DPV(S)(-E/V/T)
1
E2 P F1 F2 Poids
[mm] [mm] [mm] [mm] [kg]
115 603 346 35
115 603 346 35
115 629 372 36
115 656 399 37
115 682 425 38
115 709 452 39
115 735 478 40
115 762 505 41
115 788 531 43
115 815 558 44
115 841 584 45
115 957 672 62
145 985 700 67
145 1038 753 71
145 1091 806 73
145 1144 859 75
DPV(C/S)F
F1 F2 Poid
[mm] [mm] s [kg]
603 346 38
603 346 38
629 372 39
656 399 41
682 425 42
709 452 43
735 478 44
762 505 45
788 531 46
815 558 47
841 584 48
957 672 65
985 700 71
1038 753 73
1091 806 75
1144 859 77
