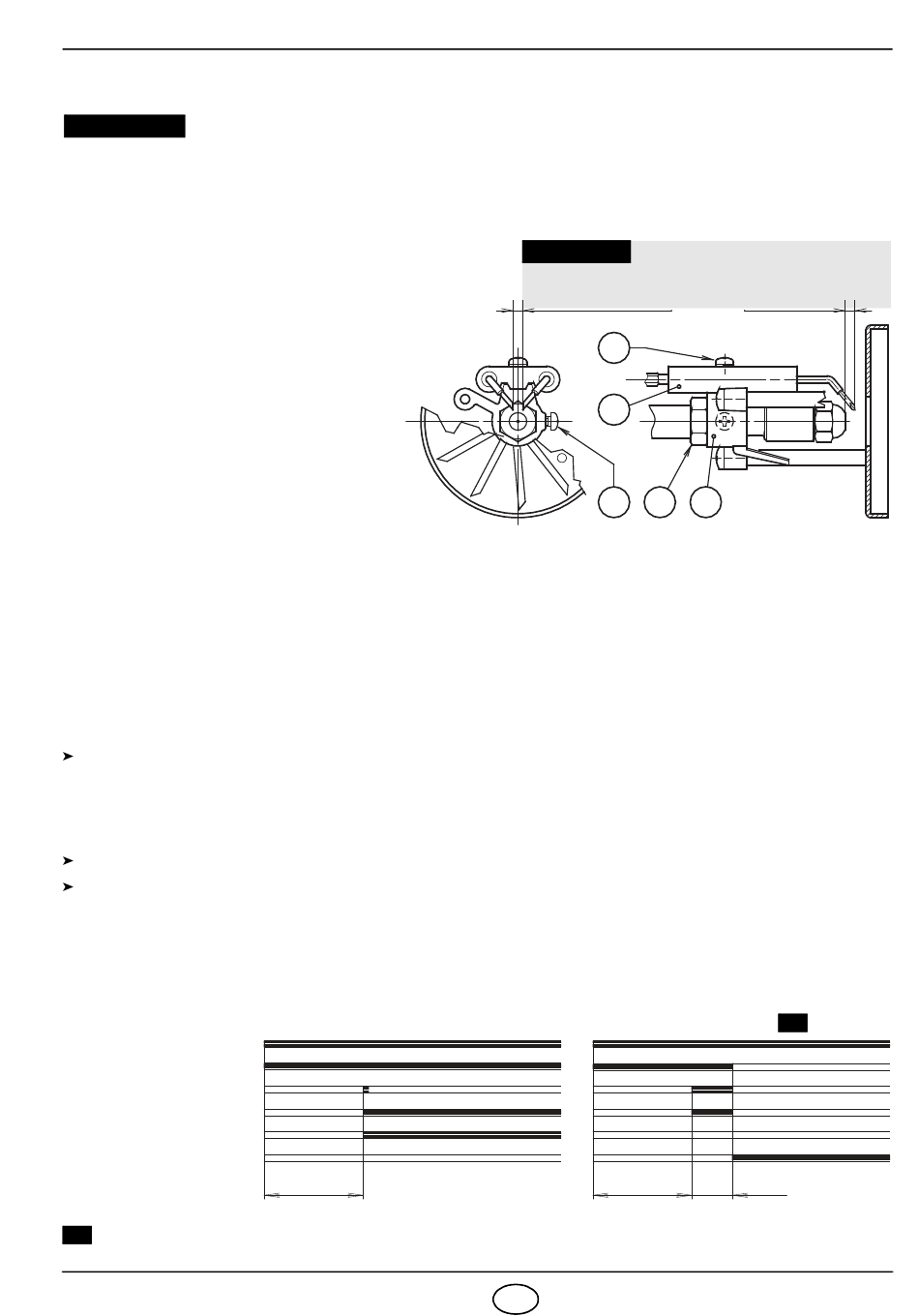

4.3 ΡΥΘΜΙΣΗ ΗΛΕΚΤΡΟ∆ΙΩΝ
ΠΡΟΣΟΧΗ
Στηρίξτε τη µονάδα υποστήριξης έλικας (1) στη βάση του µπεκ (2) και µπλοκάρετε µε τη βίδα (3).
Για ενδεχόµενες ρυθµίσεις, λασκάρετε τη βίδα (4) και µετακινήστε τη µονάδα ηλεκτροδίων (5).
Γ ι α π ρ ό σ β α σ η σ τ α η λ ε κ τ ρ ό δ ια ,
α κ ο λ ο υ θ ή σ τ ε τ ι ς ο δ η γ ί ε ς σ τ ο
κεφάλαιο "4.2 ΠΡΟΤΕΙΝΟΜΕΝΑ
ΜΠΕΚ" (σελ. 6).
4.4 ΠΙΕΣΗ ΑΝΤΛΙΑΣ
Ρυθµίζεται από το εργοστάσιο στα 12 bar.
Για τη ρύθµιση χρησιµοποιήστε τη βίδα (4, εικ. 6, σελ. 4).
4.5 ΡΥΘΜΙΣΗ ΚΕΦΑΛΗΣ
Εξαρτάται από την παροχή του καυστήρα και επιτυγχάνεται γυρνώντας δεξιόστροφα ή αριστερόστροφα τη βίδα
ρύθµισης (5) έως ότου η εγκοπή στο στήριγµα ρύθµισης (9) συµπέσει µε την εξωτερική επιφάνεια της βάσης
του µπεκ (1).
Στο σχέδιο, η κεφαλή είναι ρυθµισµένη για παροχή 2,25 GPH στα 12 bar.
Η εγκοπή 3 του στηρίγµατος ρύθµισης (9), συµπίπτει µε την εξωτερική επιφάνεια της βάσης του µπεκ (1)
όπως φαίνεται στον πίνακα.
4.6 ΡΥΘΜΙΣΗ ΤΑΜΠΕΡ ΑΕΡΟΣ
Για τη ρύθµιση, γυρίστε τη βίδα (7) αφού λασκάρετε το παξιµάδι (8).
Με το σβήσιµο του καυστήρα, το τάµπερ αέρος κλείνει αυτόµατα, έως τη µέγιστη υποπίεση 0,5 bar στην
καµινάδα.
4.7 ΚΥΚΛΟΣ ΕΝΑΥΣΗΣ ΤΟΥ ΚΑΥΣΤΗΡΑ
Θερµοστάτης
Κινητήρας
Μετασχηµατιστής έναυσης
Βαλβίδα
Φλόγα
Ενδεικτική λυχνία
µπλοκαρίσµατος
C
Υποδεικνύεται από την ενδεικτική λυχνία στον πίνακα χειρισµού και ελέγχου (3, εικ. 1, σελ. 1).
2308
(βλέπε εικ. 12)
Εικ. 12
(βλέπε εικ. 11, σελ. 6)
(βλέπε εικ. 11, σελ. 6)
Κανονικός
~
12s
ΠΡΟΣΟΧΗ
0
4,5
– 0,5 mm
4
5
3
Μπλοκάρισµα από αποτυχία
έναυσης
~
12s
7 GR
ΟΙ ΑΠΟΣΤΑΣΕΙΣ
ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ
-
6 7
mm
2 1
C
5 s
D5085
