4.6

ODSL 9/66 avec deux sorties de commutation

+U
N
Grande
résolution :
Standard :

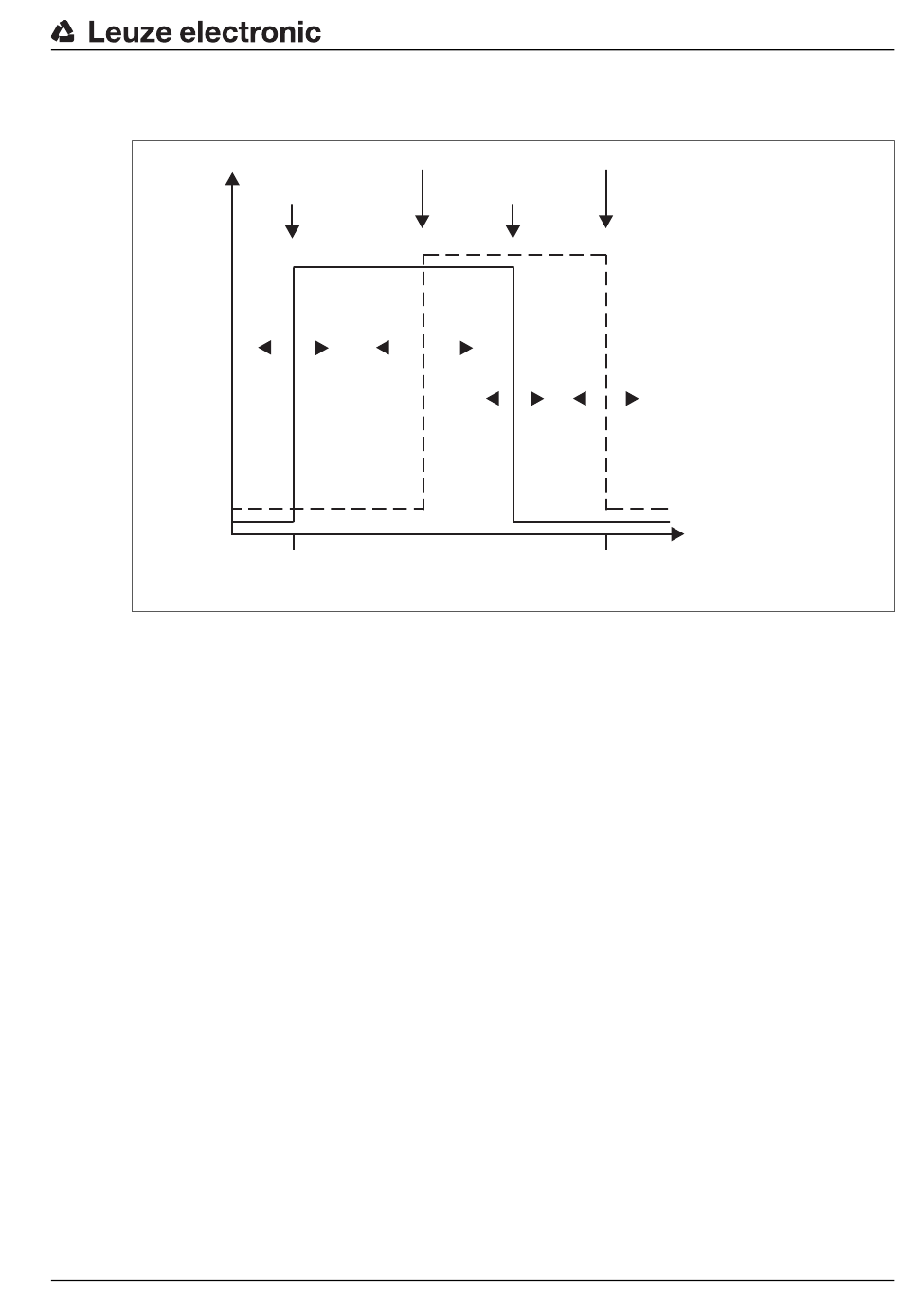

Fig. 4.8 :
Sur l'ODSL 9/66, les deux sorties de commutation fonctionnent indépendamment l'une de
l'autre. L'écran LCD et le logiciel de configuration de l'ODS 96B permettent de régler sépa-
rément les points de commutation supérieur et inférieur ainsi que l'hystérésis pour les deux
sorties de commutation.
L'entrée d'apprentissage permet de programmer pour les deux sorties de commutation soit
la limite inférieure ou supérieure de mesure, soit le milieu de la plage de commutation. Vous
trouverez une description précise du processus d'apprentissage dans le chapitre 7.5.
Les deux sorties se partagent la même ligne d'apprentissage : elles seront programmées en
alternance (Teach Slope Control). La sortie qui est actuellement en cours d'apprentissage
est signalée par le clignotement simultané ou en alternance des DEL (voir chapitre 7.5).
Leuze electronic
2ème sortie de commutation
50
50
Comportement des sorties de commutation de l'ODSL 9/66
ODS.../ODK... 9 / 96B
1ère sortie de com-
mutation
100
450
Description de l'ODSL 9
Distance de
mesure [mm]
27
