Installation et préparation initiale
Relier l'unité de vannes au capteur (en alignant la flèche) et la faire
avancer jusqu'à entendre un clic (presser le bouton a pour déverrouiller).
Remarque
L'unité de vannes doit être montée sur le capteur
uniquement pour les tests DLCO et CRF. Tous les autres tests
sont effectués sans l'unité de vannes.

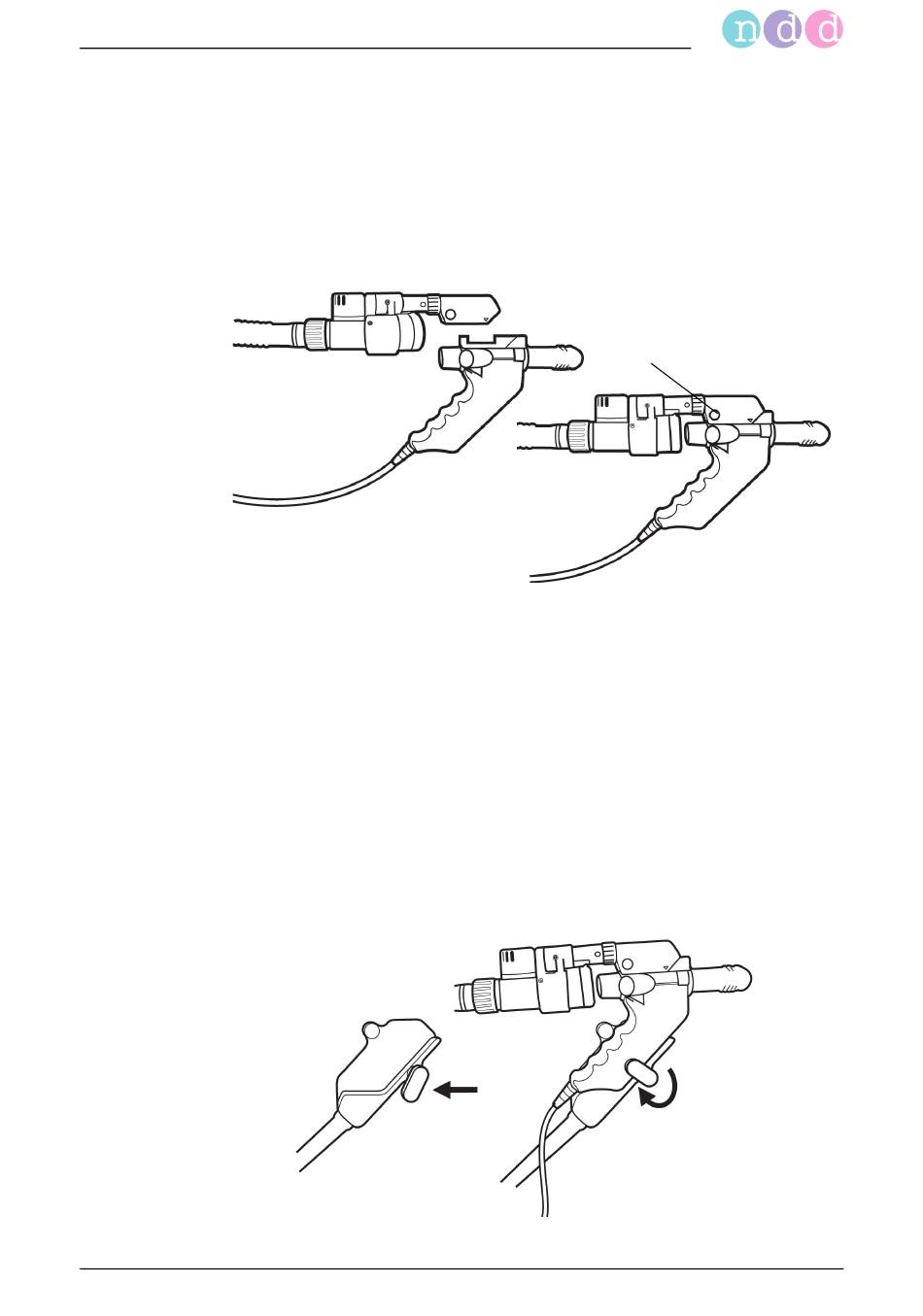

Fig. 2-7
Raccordement de l'unité de vannes au capteur
Tirer le porte-capteur sur le côté gauche de l'appareil (a, Fig. 2-1) et
placer le capteur sur le support.
Si vous travaillez avec le support de capteur (accessoire disponible en
option), vous pouvez placer le capteur de telle sorte que le patient n'aura
pas besoin de le tenir pendant les tests.
Au moyen du collier de fixation, visser le support de capteur sur le
dessus de la table.
Ouvrir le loquet et insérer le capteur.
Fermer le loquet.
Fig. 2-8
Mise en place du capteur dans son support
EasyOne Pro™ / EasyOne Pro™ LAB
a
25
