Siemens MICROMASTER 420 Documentation Technique page 119

Edition 10/03
P2258 Tps de descente pour consigne P
EtatMES: CUT
Groupe P: TECH

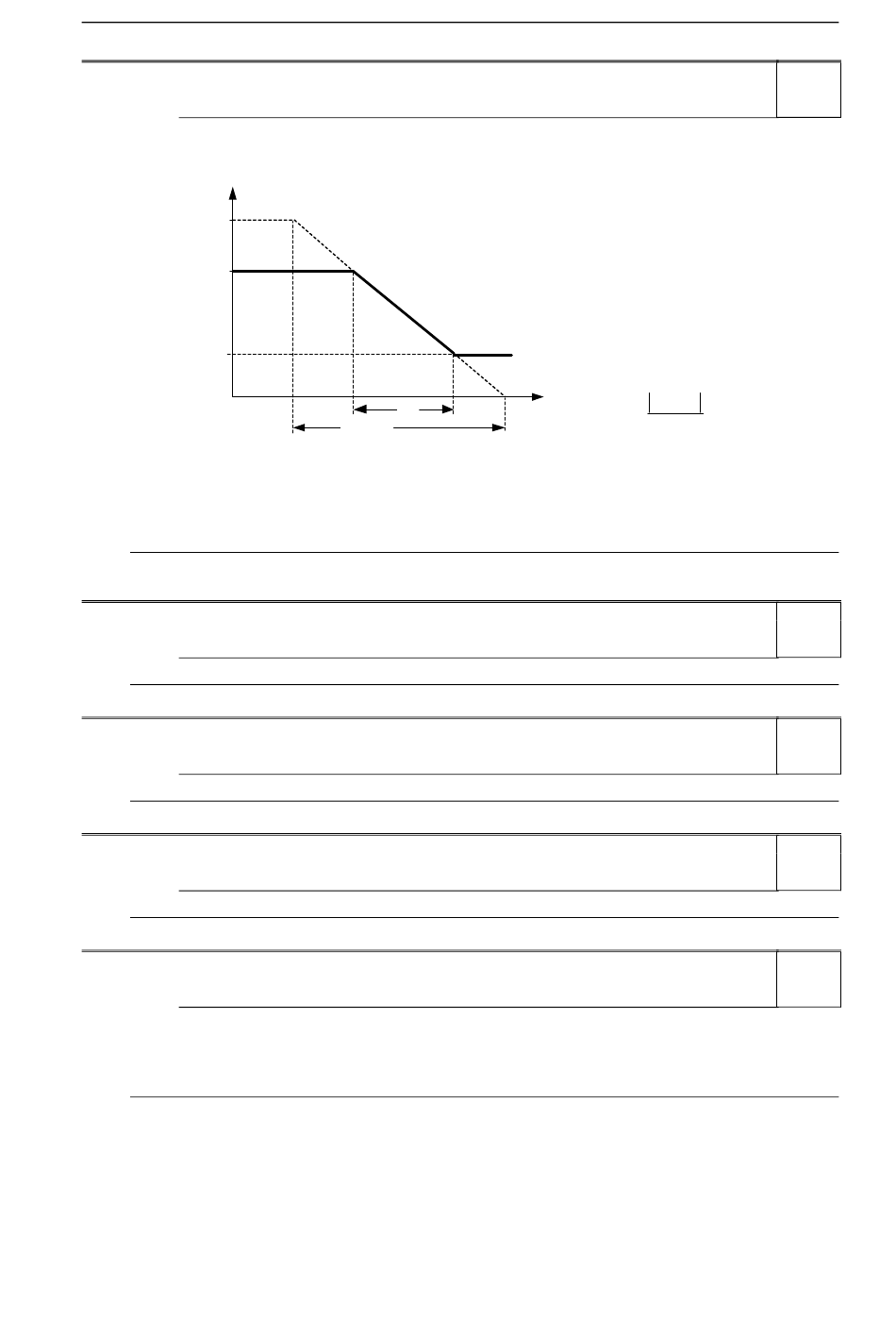

Règle le temps de descente pour la consigne PID
consigne PID (%)
100 %
x
2
x
1
0
Conditions:
P2200 = 1 (le régulateur PID est débloqué) désactive le temps de montée normal (P1120).
Le temps de montée PID est effectif uniquement quand la consigne PID est changée.
P1121 (temps de descente) et P1135 (temps de descente ARRET3) définissent respectivement les temps
de rampe utilisés après ARRET1 et ARRET3.
Remarque:
Le réglage d'un temps de descente trop court peut provoquer la coupure du variateur suite à une surtension
(F0002) / surintensité (F0001).
r2260 CO: consigne PID
Groupe P: TECH
Affiche la consigne variable PID totale en [%].
Note:
100 % = 4000 hex
P2261 Csg PID, cnst. temps de filtrage
EtatMES: CUT
Groupe P: TECH
Règle une constante de temps pour le lissage de la consigne PID.
Note:
0 = pas de lissage
r2262 CO: Consigne PID filtrée
Groupe P: TECH
Affiche la consigne PID en [%] après lissage.
Note:
100 % = 4000 hex
P2264 CI: Mesure PID
EtatMES: CUT
Groupe P: TECH
Sélectionne la source du signal de mesure du régulateur PID.
Réglages fréquent:
755 = Consigne entrée analogique 1
2224 = Consigne fixe PID
2250 = Consigne PID du Pos.Mot.
Note:
Lorsque l'entrée analogique est sélectionnée, un décalage et un gain peuvent être appliqués à l'aide des
paramètres P0756 - P0760.
MICROMASTER 420 Liste des paramètres
6SE6400-5BA00-0DP0
Type données: Float
Actif: immédiat
t
21
P2258
Type données: Float
Type données: Float
Actif: immédiat
Type données: Float
Type données: U32
Actif: Après valid.
Min:
Unité: s Usine: 1.00
Mes rapide: Non Max:
t (s)
−
x x
1 2
=
t
21
100 %
Min:
Unité: % Usine: -
Max:
Min:
Unité: s Usine: 0.00
Mes rapide: Non Max:
Min:
Unité: % Usine: -
Max:
Min:
Unité: - Usine: 755:0
Mes rapide: Non Max:
Paramètres
Niveau
0.00
2
650.00
⋅ P2258
Niveau
-
2
-
Niveau
0.00
3
60.00
Niveau
-
3
-
Niveau
0:0
2
4000:0
