86 | Annexes
18.7.5 Pertes de pression
Δp / mbar
140
120
100
80
60
40
20
0
0
500
1000 1500 2000 2500 3000 3500 4000 4500
0 010 007 806-001

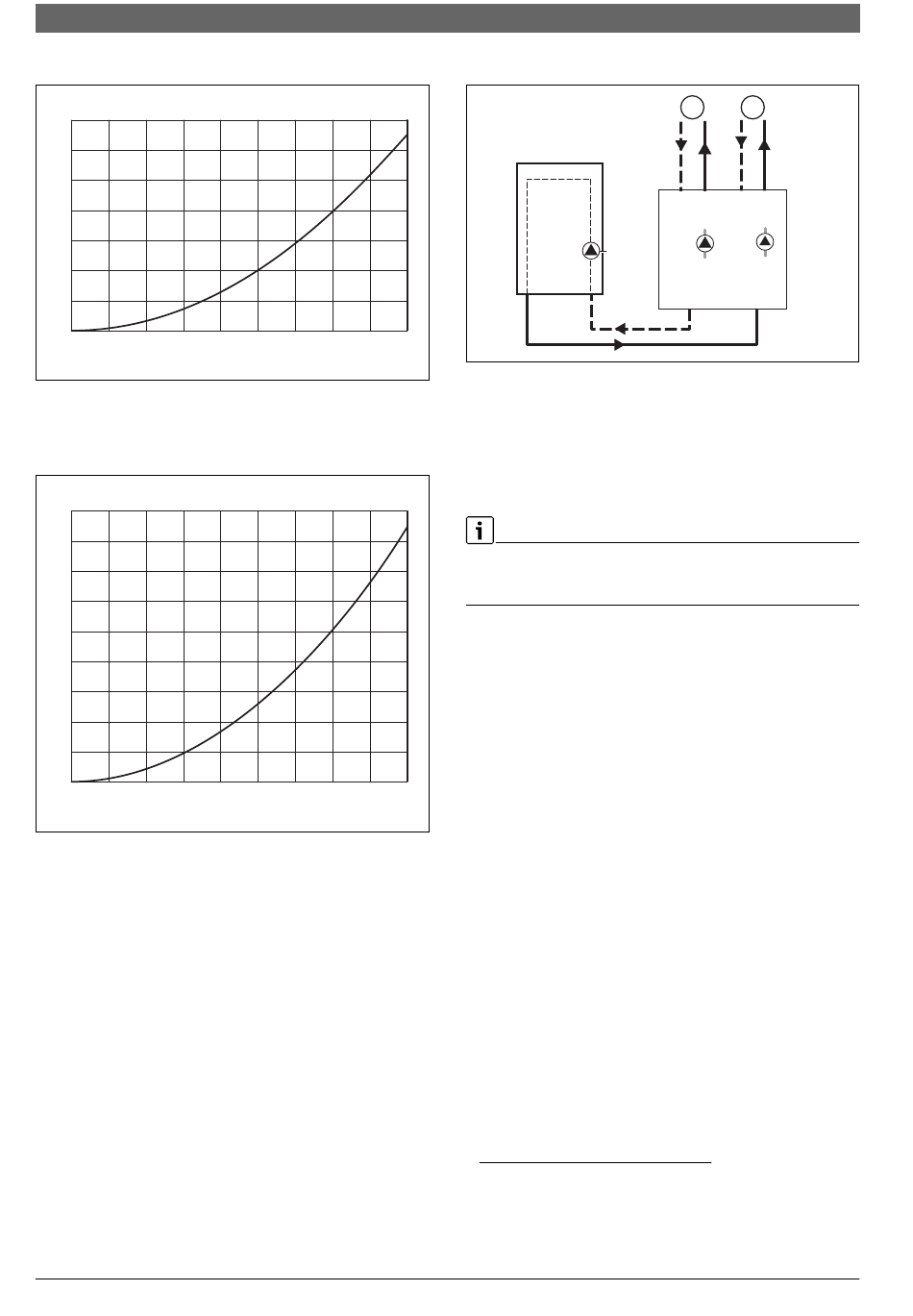

Fig. 116 Diagramme pertes de pression circuit de chauffage sans mélan-
geur (HK1)
Δp
Perte de charge
V
Débit volumétrique
Δp / mbar
180
160
140
120
100
80
60
40
20
0
0
500
1000 1500 2000 2500 3000 3500 4000 4500
0 010 007 807-001
Fig. 117 Diagramme pertes de pression circuit avec mélangeur (HK2)
Δp
Perte de charge
V
Débit volumétrique
6720869228 (2016/12)
18.7.6 Exemple de détermination du circuit de chauffage
.
V / l/h
Fig. 118
1
Circuit de chauffage sans mélangeur
2
Circuit de chauffage avec vanne de mélange
HP
Pompe de chauffage
P
Pompe
18.7.7 Détermination du volume d'eau de chauffage pour les cir-
cuits de chauffage (HK1, HK2)
La somme des puissances thermiques des circuits de chauffage raccor-
dés à l'accessoire ne doit pas dépasser la puissance calorifique maxi-
male du circuit primaire.
Une puissance calorifique maximale de par ex. 12 kW est exigée, avec un
écart de température de ΔT = T
= 15 K (détermination 50 °C/35 °C). Avec la figure 120 il résulte
chauffage
un volume d'eau de chauffage correspondant de 700 l/h (1 et 2 dans
fig. 120). La perte de pression approximative
dans fig. 120). Par conséquent, il faut régler la vitesse de pompe 2 (4e
dans la fig. 120).
Le volume d'eau de chauffage doit être déterminé de la même manière
pour le deuxième circuit de chauffage.
.
V / l/h
1) La perte de pression approximative résulte de la voie d'écoulement la plus longue
(la moins avantageuse). Sur la base d'env. 1,5 mbar par mètre de conduite et
env. 100 mbar pour la vanne thermostatique dans cette conduite. Cette
estimation ne remplace pas le calcul légalement prescrit par la norme
DIN 18380 pour l'équilibrage hydraulique.
1
P
HP
départ, circuit de chauffage
1)
est de 200 mbars (3
2
P
0 010 007 789-001
– T
retour, circuit de
Condens 9000i
