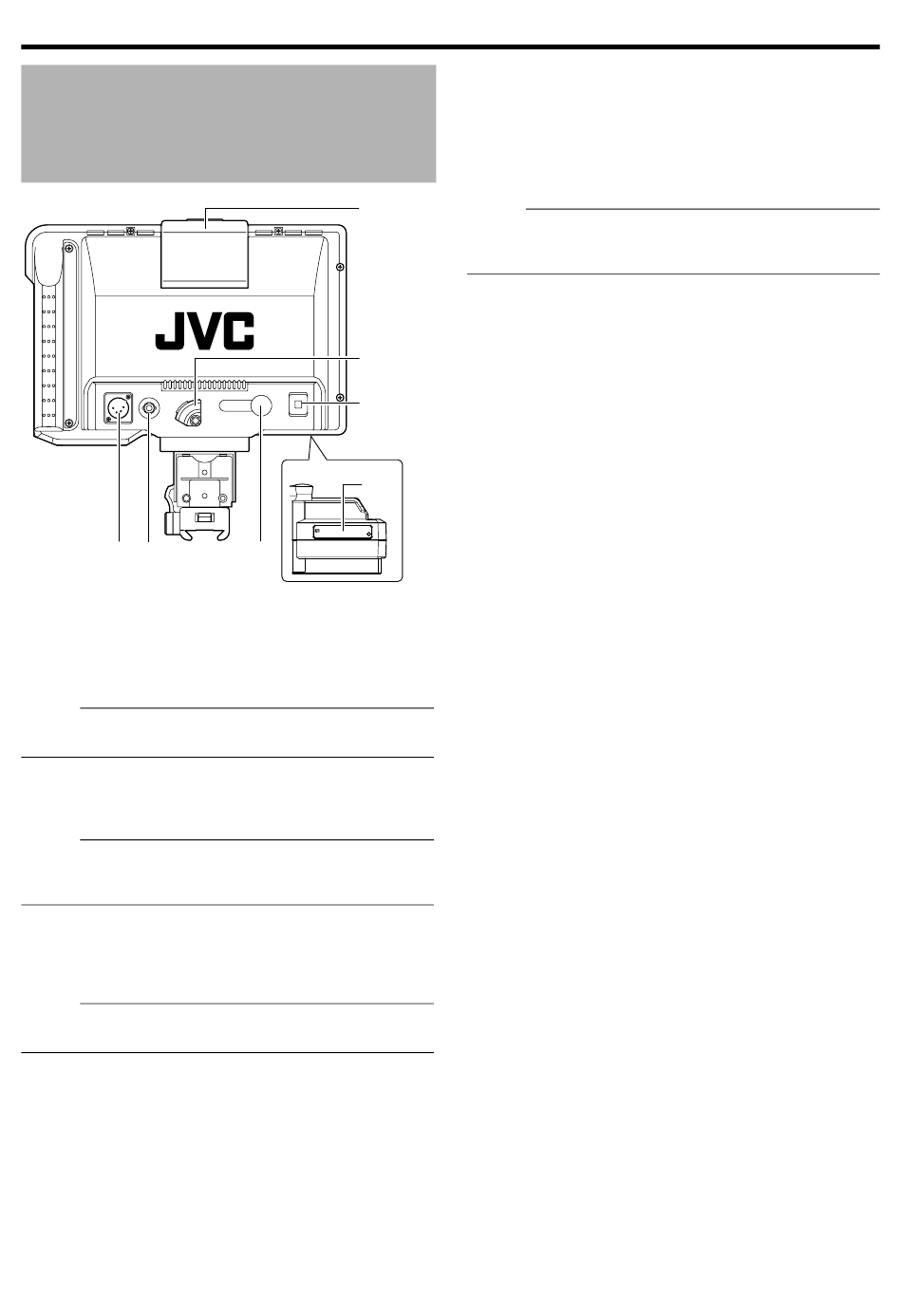

Noms des différentes
parties et fonctions
(face arrière)
DC INPUT
SDI INPUT
O
N
I
Lampe TÉMOIN
Affiche le statut du moniteur de l'écran d'entrée en rouge.
La lampe est rouge uniquement lorsque les signaux témoin
PGM (Programme) sont utilisés.
Memo:
● Utilisez le sélecteur [TALLY] K pour ACTIVER/DÉSACTIVER
la fonction de cette lampe.
J
SUPPORT DE CÂBLE VF
Pour fixer le câble VF fourni lorsqu'il est connecté à la borne
d'entrée.
Memo:
● Lorsque vous connectez le câble VF, fixez-le avec le
support de câble afin d'éviter qu'il ne se déconnecte.
(A Page 5)
K
Sélecteur [TALLY]
Pour mettre la lampe TÉMOIN I sur ON/OFF.
ON
: Lampe TÉMOIN activée.
OFF
: Lampe TÉMOIN désactivée.
Memo:
● Ce sélecteur n'affecte pas le fonctionnement des lampes
TÉMOIN H sur l'écran.
L
Sélecteur DIP
Ne pas toucher, étant donné que la fonction de commutation
n'est actuellement pas disponible.
M
[VF CABLE] Borne d'entrée
Pour connecter à la borne de sortie VF (20 broches) du
modèle GY-HM790 en utilisant le câble VF fourni.
4
I
J
VF CABLE
TALLY
K
ON
OFF
L
M
N
Borne [SDI INPUT]
Borne d'entrée pour les signaux vidéo SDI.
Pour afficher l'image à partir de cette borne, réglez
[INPUT SOURCE] dans le menu [VIDEO FORMAT] sur
ASDIB. (A Page 11)
Pour utiliser l'image à partir de cette borne en tant que
signaux de retour, réglez [SDI RETURN] sur AONB lorsque
[INPUT SOURCE] est réglé sur AVFB.
Memo:
● Vous pouvez sélectionner le format de vidéo désiré en
utilisant [FRAME RATE] et [FORMAT] dans le menu
[VIDEO FORMAT]. (A Page 11)
O
Borne [DC INPUT] (type XLR, 4 broches)
Ce viseur peut fonctionner en connectant une alimentation
externe de 12 V en CC. (Lorsque ce viseur est connecté au
modèle GY-HM790, il n'est pas nécessaire d'utiliser une
alimentation externe sur cette borne.)
