Surveillance (logiciel)
Un logiciel chien de garde peut suffire pour les applications non critiques,
auquel cas c'est le processeur qui surveille et la CPU redémarre en cas de
dysfonctionnement ou de boucle.
Le cœur du logiciel chien de garde est l'ordre AWL SYSWR K 1 000 utilisé
également dans la Fbox « logiciel chien de garde ».
Fonctionnement
Quand celui-ci est distribué, la fonction chien de relais est activée. Cette
instruction doit être émise au moins toutes les 200 ms, autrement le chien de
garde est déclenché et le PCD est redémarré.

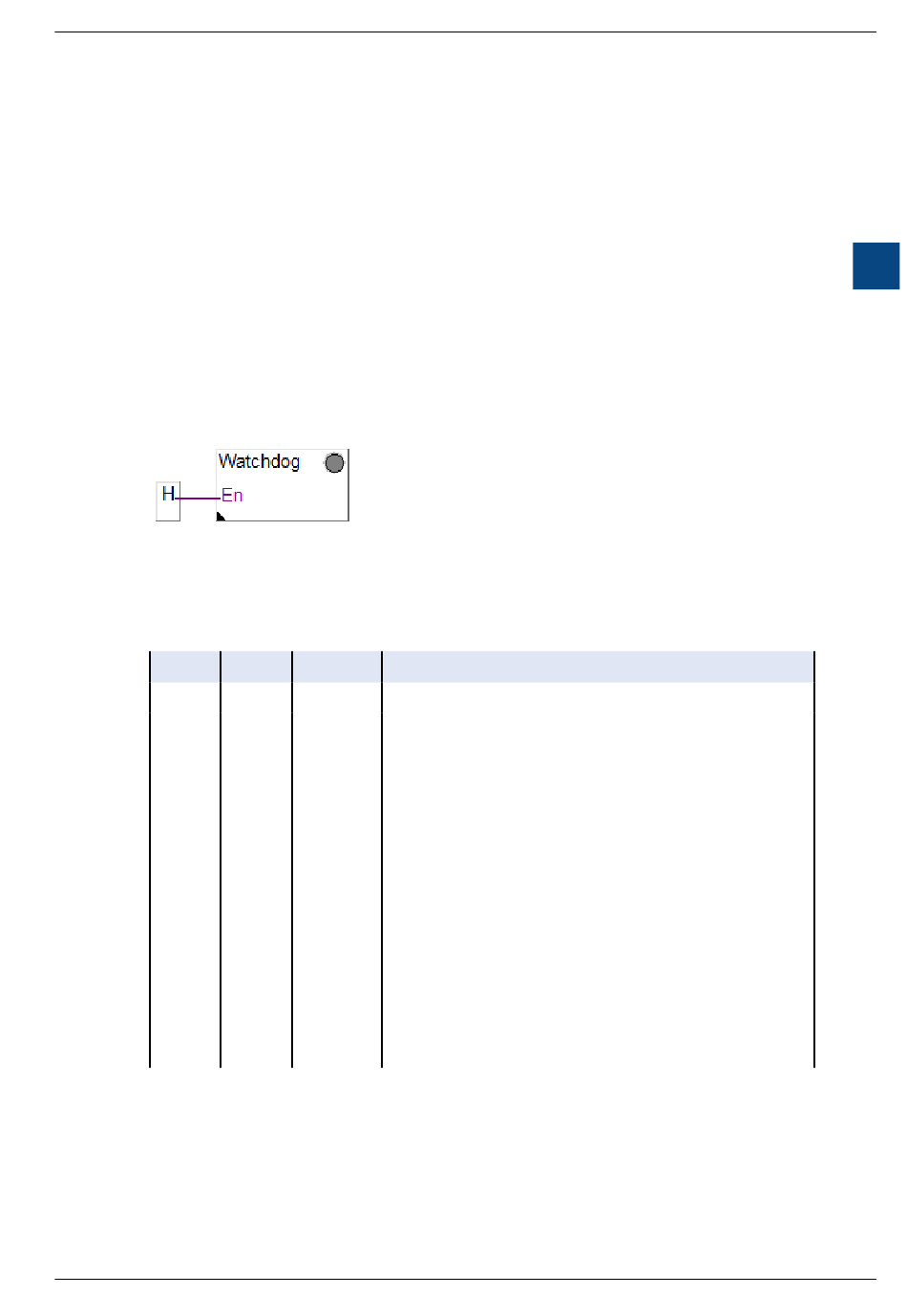

Exemple FBox FUPLA :
Sélecteur de FBox -> Système d'information -> Logiciel chien de garde
Instruction dans le code AWL :
Label
Les appels « XOB 0 » sont enregistrés comme suit dans l'historique du
PCD :
« XOB 0 WDOG START »
« XOB 0 START EXEC »
