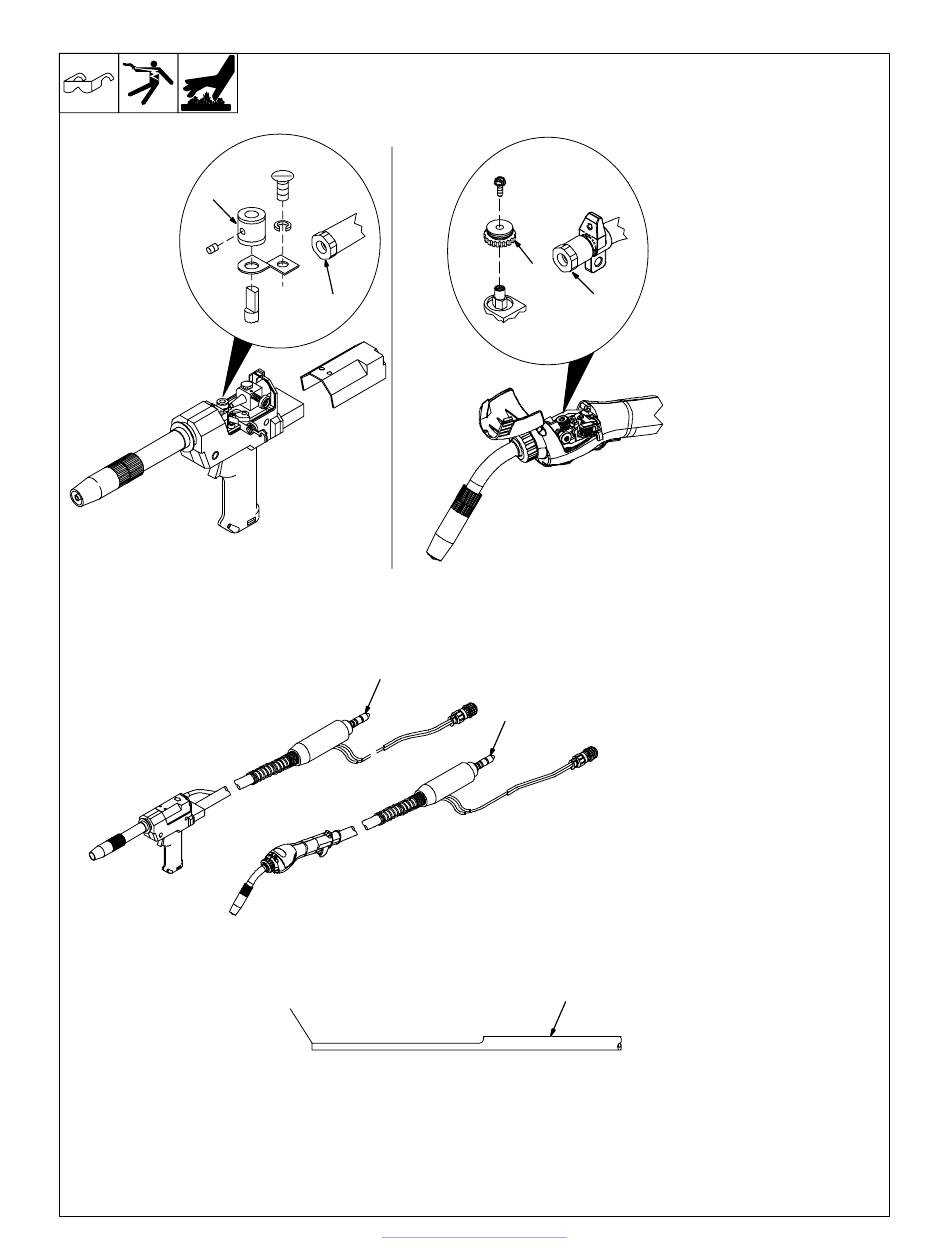

6-5. Remplacement de la gaine du câble de soudage
1
Torche pistolet
L'extrémité fendue
OM-1594 Page 30
2
Torche XR-Edge
3
3
Ref. 151 599-D / Ref. 802 652 / Ref. 801 556 / Ref. 801 564-B / Ref. 151 666-B / Ref. 200 371
Revenez à la table des matières
Y Couper l'alimentation de la
torche et du dévidoir.
1
Galet d'entraînement
2
Écrou de serrage
Disposer le faisceau de la torche en
ligne droite. Déposer le galet d'en-
traînement de la torche et desserrer
l'écrou de serrage de la gaine du
tube.
3
Connecteur de torche
Déposer le guide d'entrée du
connecteur de torche et enlever la
vieille gaine.
1
4
Nouvelle gaine
2
Insérer l'extrémité fendue de la
nouvelle gaine dans le connecteur
de torche et faire coulisser la gaine
dans le câble jusqu'à ce que la gai-
ne ait dépassé l'écrou et que toute
sa partie fendue soit visible.
.
Si la torche est a une longueur
de 4,5m, introduire l'extrémité
fendue jusqu'à ce que la partie
opposée dépasse de 2,5 à 5cm
du connecteur de la torche. La
partie avec l'extrémité fendue
coupée peut être utilisée com-
me gaine de remplacement.
Sectionner la partie fendue de la
gaine. Remplacer l'écrou par la
nouvelle du kit de remplacement.
Reposer le guide d'entrée du
connecteur de torche et le serrer
sur la gaine.
L'extrémité de la gaine ne dépasse
plus du nouvel écrou fourni.
Couper la gaine aussi près que
possible du moteur des galets d'en-
traînement.
Voir Section 4-14 pour les instruc-
tions d'enfilage du fil de soudage.
.
Pour faciliter le remplacement
de l'écrou sur les modèles de
type pistolet, enlever d'abord la
gaine guide−fil du pistolet.
