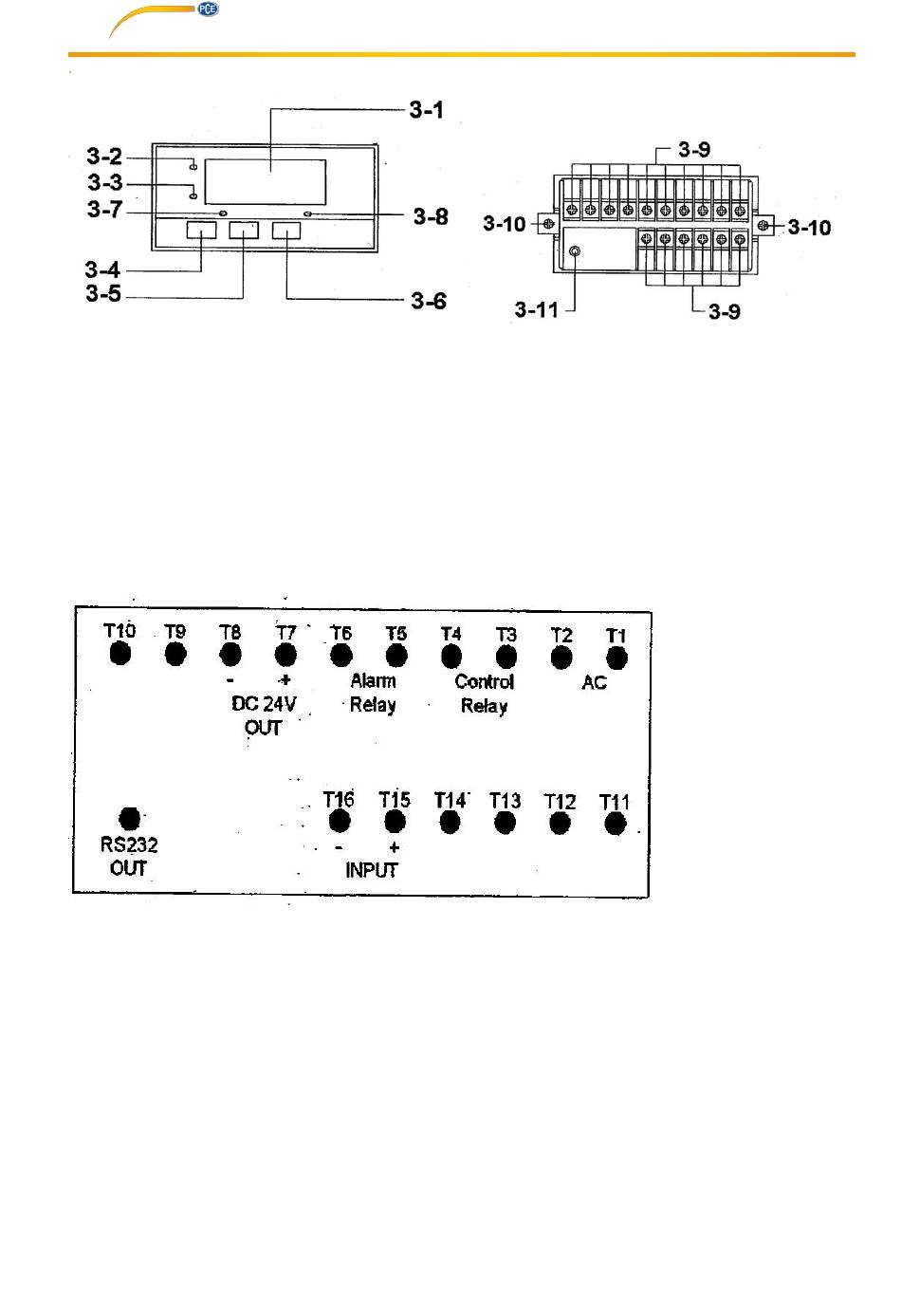

6 Description de l´écran
3.1 Écran
3.2 Visualisation de la valeur mesurée (indicateur)
3.3 Écran de réglage des valeurs (indicateur)
3.4 Touche SET
3,5 Touche bas
3.6 Touche haut
3.7 Écran de contrôle
3.8 Visualisation de l´alarme
3.9 Bloc de jonction
3.10 Support de montage
3.11 Interface RS232
T1 - T2 Alimentation
T3 - T4 Relais de contrôle
T5 - T6 Relais d´alarme
T7 - T8 Alimentation 24 VDC
T9 - T14 Non connecté
T15 - T16 Interface de 4 ... 20 mA
