Verwenden Sie die richtigen Kabel!
Sie benötigen für OmniView
bedienen werden. Die erforderlichen Kabel sind im folgenden mit ihren Belkin-Artikelnummern aufgeführt. Wir
empfehlen den Erwerb von Kabelgarnituren (welche Kabelgarnitur zu verwenden ist, hängt vom Mausanschluß
Ihres Computers ab). Die Belkin-Kabelgarnituren enthalten alle Kabel, die Sie für die Verbindung eines PCs mit
OmniView MATRIX benötigen:
™
PS/2-Kabelgarnitur: A3X983g
Bestandteile:
•
2 x F2N036g06
•
1 x F3H981g06
(Beschreibungen der einzelnen Kabel siehe unten)
AT-Kabelgarnitur: A3X1848g
Bestandteile:
•
1 x F3A510g06
•
1 x F3H981g06
•
1 x F2N209g06-T
•
1 x F2N017g
(Beschreibungen der einzelnen Kabel siehe unten)

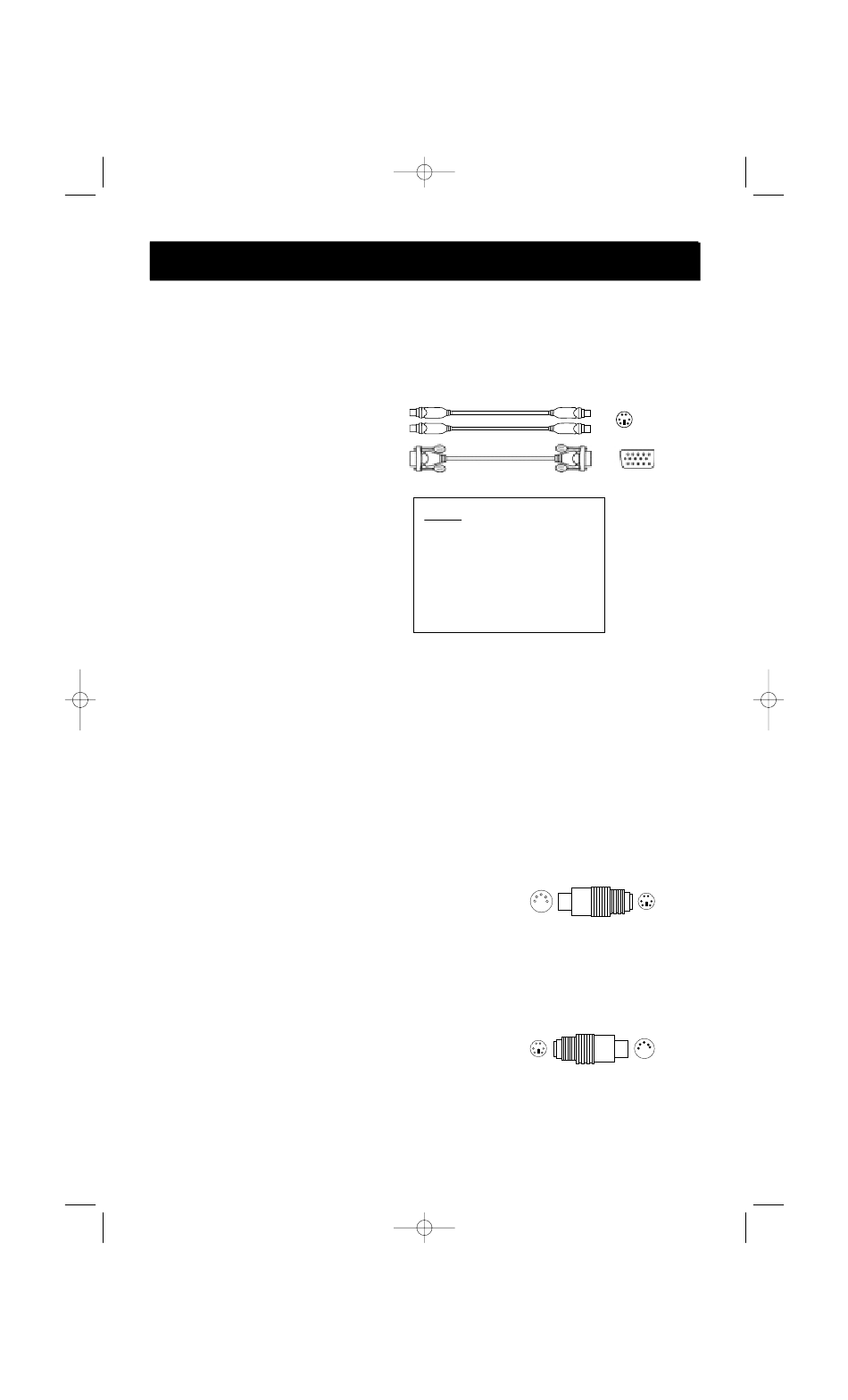

Kabel und Adapter:
•
PS/2-Kabel für Tastatur- und Mausanschlüsse
MiniDIN, 6polig, Stecker auf Stecker
Artikel-Nr. F2N036gXX
•
VGA-Kabel für Monitoranschluß (für hohe Auflösung und Bildfrequenz)
HDDB15, Stecker auf Buchse, mit Rändelschrauben
Artikel-Nr. F3H981gXX
•
Serielles Verlängerungskabel für serielle Maus
DB9, Stecker auf Buchse, mit Rändelschrauben
Artikel-Nr. F2N209gXX-T
•
AT-Tastaturkabel für AT-kompatiblen Tastaturanschluß
5poliger DIN-Anschluß, Stecker auf Stecker
Artikel-Nr. F3A510gXX
•
Tastaturadapter AT auf PS/2
5polige DIN-Buchse auf 6poligen MiniDIN-Stecker
Artikel-Nr. F2N017g
Weitere Kabel und Adapter:
•
Standard-VGA-Kabel für Monitoranschluß
HDDB15, Stecker auf Buchse, mit Rändelschrauben
Artikel-Nr. F2N025gXX-T
•
Tastaturadapter PS/2 auf AT - zur Verwendung bei Computern mit AT-Tastaturanschluß
6polige MiniDIN-Buchse auf 5poligen DIN-Stecker
Artikel-Nr. F2N018g
HINWEIS: "XX" bei den Artikelnummern steht für die Kabellänge in Fuß (1 Fuß = 0,3048 m).
Benötigen Sie längere Kabelgarnituren, wenden Sie sich, bitte, an Ihren Belkin-Vertriebsberater.
4:39 PM Page 44
Liste der benötigten Teile
MATRIX Kabel zum Anschluß der acht Computer, die Sie über den Masterswitch
™
Hinweis:
Kabelgarnituren sind unter den
folgenden Artikelnummern auch mit
VGA-Standardkabeln (F2N025gXX-T)
lieferbar:
44
Kabelgarnitur A3X982g- PS/2
Kabelgarnitur A3X939g- AT
5polige
DIN-Buchse
6polige
MiniDIN-
Buchse
6polig,
MiniDIN
HDDB15
6poliger
MiniDIN-
Stecker
5poliger
DIN-
Stecker
