L'unité de réception BTS
Le conditionnement comprend une unité
de réception BTS avec boîtier de
montage apparent, ce qui permet un
montage apparent de l'unité de ré-
ception, ou bien dans un boîtier des
commutateurs standard à prévoir par le
client (montage encastré).
L'unité de réception BTS se monte
toujours à portée de main des portes.
Après branchement électrique de la
borne à 4 pôles (selon schéma de
raccordement) en face arrière de l'unité
de réception BTS, l'appareil peut être
vis à tête
fraisée 2,5x8
Plaque adhesive
de recouvrement
Caractéristiques techniques:
Unité de réception BTS 491-10
Tension de service 10 V DC
Puissance absorbée 4,5 W
Type de protection IP 40
Température de service 0° C à 50° C
Classe d'humidité DIN 40040-F
56
monté dans le boîtier des commutateurs
correspondant.

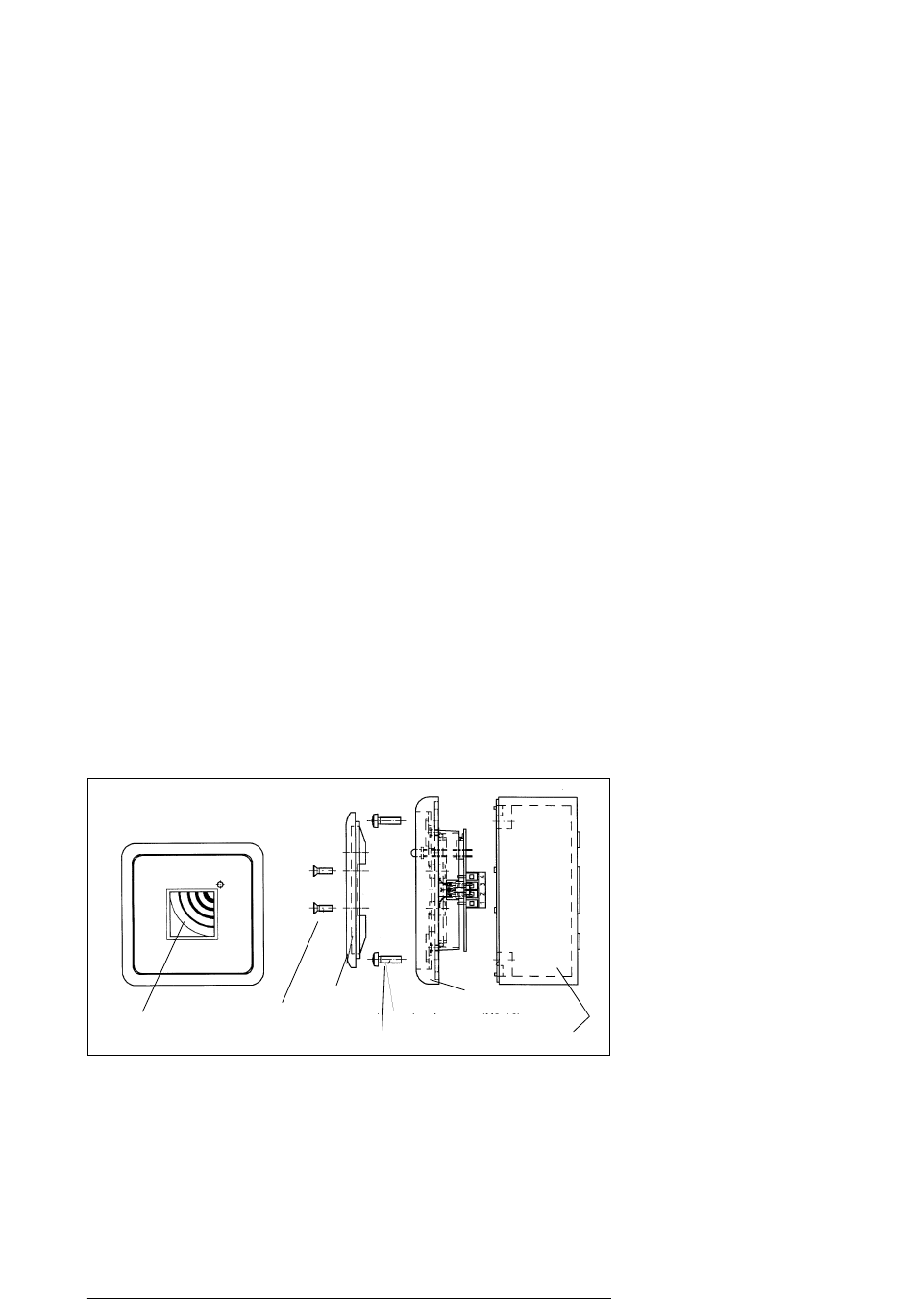

Pour le montage, ouvrir avec précautions
le couvercle de l'appareil „B", en
dévissant deux vis à tête cylindrique
(M3x10), afin de pouvoir monter le
châssis de montage de la platine sur le
boîtier des commutateurs. Ensuite,
revisser le couvercle de l'appareil „B"
sur le châssis de montage (ne bloquer
les vis que légèrement). Positionner
ensuite sur le couvercle de l'appareil „B"
la plaque adhésive se trouvant dans le
conditionnement, de façon à ce que les
vis de montage soient masquées.
recouvrement
platine électronique
vis à tête
cylindrique M3x10
La clef de proximité
Chaque clef de proximité est munie d'un
code d'usine qui ne peut pas être modifié.
Au moment de leur livraison, les clefs de
proximité comportent une plaque
adhésive qui est munie d'un numéro de
code (code d'usine). Il va dans l'intérêt
de chaque exploitant de veiller tout
particulièrement à ce que ce numéro de
code soit conservé et archivé. Vous
trouverez en page 60 l'imprimé d'une
liste d'archivage.
chassis avec
boîtier de
montage apparent
