Concentrateur
Emission de trame
1

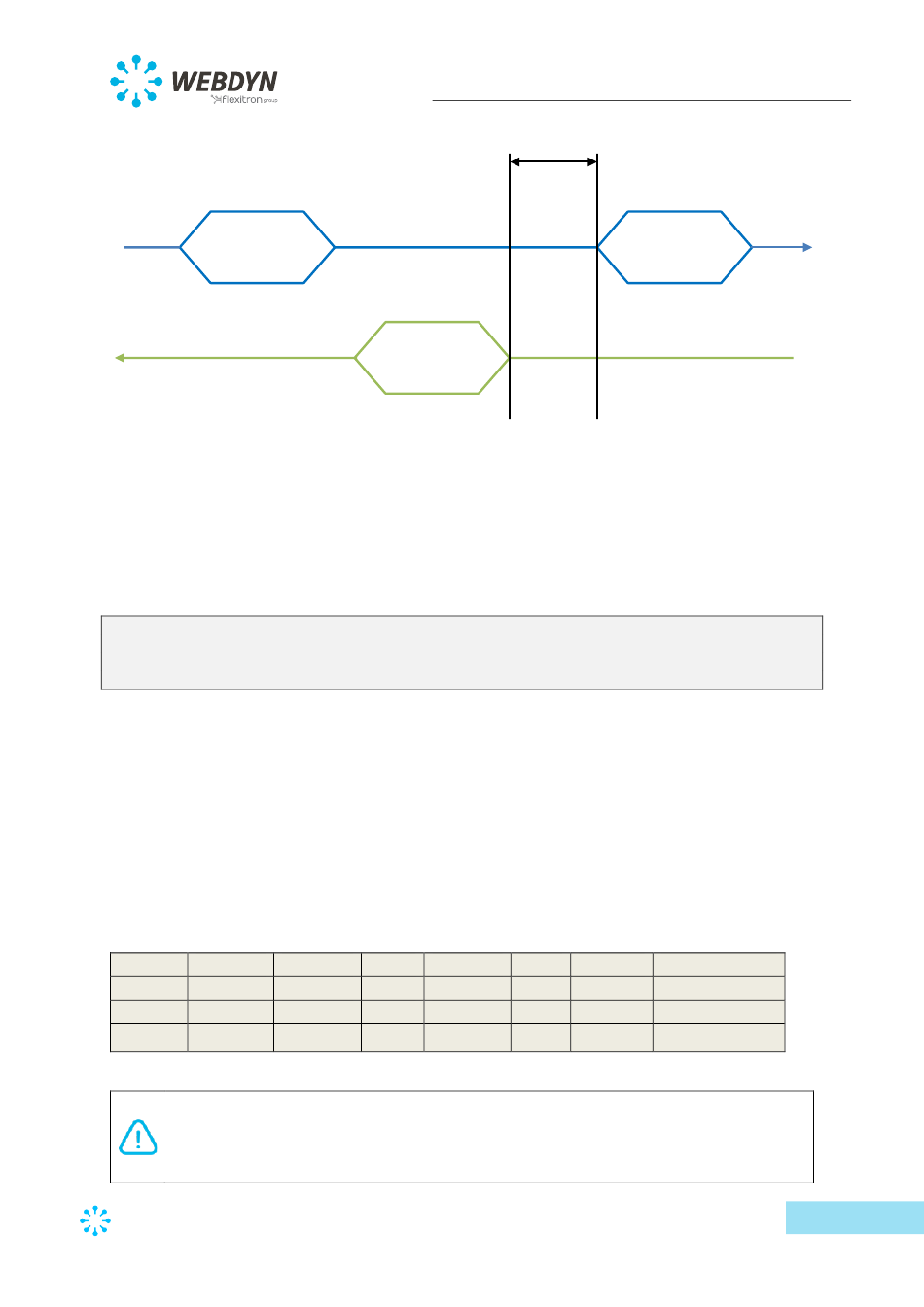

Lorsque le concentrateur reçoit une réponse de la part de l'équipement, il va imposer un délai
correspondant au paramètre « InterFrame » entre le dernier octet de la dernière trame reçue
et le premier octet de la trame suivante qu'il envoie à cet équipement. Ce délai est valable
pour le bus complet. Donc, si une nouvelle trame est émise vers un équipement autre que le
précédent, le délai sera tout de même respecté.
Un exemple de configuration des interfaces séries est le suivant :
type;baudrate;data_bits;parity;stop_bits;wires;protocol;interframe(ms)
SERIAL1;9600;8;N;1;2;Modbus;0
SERIAL2;1200;8;N;1;4;SMANET;0
SERIAL3;19200;8;N;1;2;PW1;0
Dans cet exemple, le premier port série est configuré à 9600 bauds, 8 bits de données, pas de
parité, 1 bit d'arrêt, 2 fils de communication, protocole « modbus » et aucun délai inter-
trames.
Le 2
ème
port série est configuré à 1200 bauds, 4 fils, pour être utilisé avec le protocole SMA-
Net.
Le 3
port série est également configuré à 19200 bauds, 2 fils, pour une utilisation avec le
ème
protocole PowerOne.
En éditant le fichier sous Excel, on obtient l'affichage suivant avec l'utilisation du format CSV :
type
baudrate data_bits parity stop_bits wires protocol interframe(ms)
SERIAL1 9600
8
SERIAL2 1200
8
SERIAL3 19200
8
En cas de modifications du fichier avec un tableur type « Excel », il se peut que le
format soit modifié et que les séparateurs ';' soient remplacés par le caractère ',', le
rendant inutilisable par le concentrateur. Veillez à toujours bien préciser le format
du séparateur lors d'une sauvegarde.
Version 2.05.01
MANUEL UTILISATEUR – WebdynSunPM
Délai Inter-trame
Réception de trame
1
N
1
2
N
1
4
N
1
2
Equipement
Emission de trame
2
Modbus
0
SMANET 0
PW1
0
57
