En mode S0 (impulsionnelle) :
Le concentrateur WebdynSunPM gère des compteurs qui ont des sorties impulsionnelles de
classe A (24 V) et B (5 V) selon la norme CEI 62053-31:1998.
Le concentrateur a un fonctionnement de type « Sink », c'est-à-dire qu'une tension est
appliquée à borne S0+ du compteur au moyen d'une résistance (interne) de pull-up et une
tension de 0V est appliquée à la connexion S0- du compteur.
Entrées S0 impulsions
Seuil de commutation inactif « LOW »
Seuil de commutation actif « HIGH »
Tension d'alimentation
Compteurs d'impulsions
Un compteur avec sortie d'impulsion de classe A doit être utilisé pour les transmissions sur de
longues distances. Un compteur avec sortie d'impulsion de classe B peut être utilisée
uniquement pour de courtes distances et permet d'avoir une consommation de puissance
réduite.
Si le concentrateur n'est pas alimenté en 24V, alors les impulsions en classe A
risquent de ne pas fonctionner. La tension pour la classe A sera celle du bloc
alimentation connectée au concentrateur.
Version 2.05.01
Classe A (24V)
Impulsions de courant
< 8 mA
> 15 mA
Interne 24 V
> 20ms

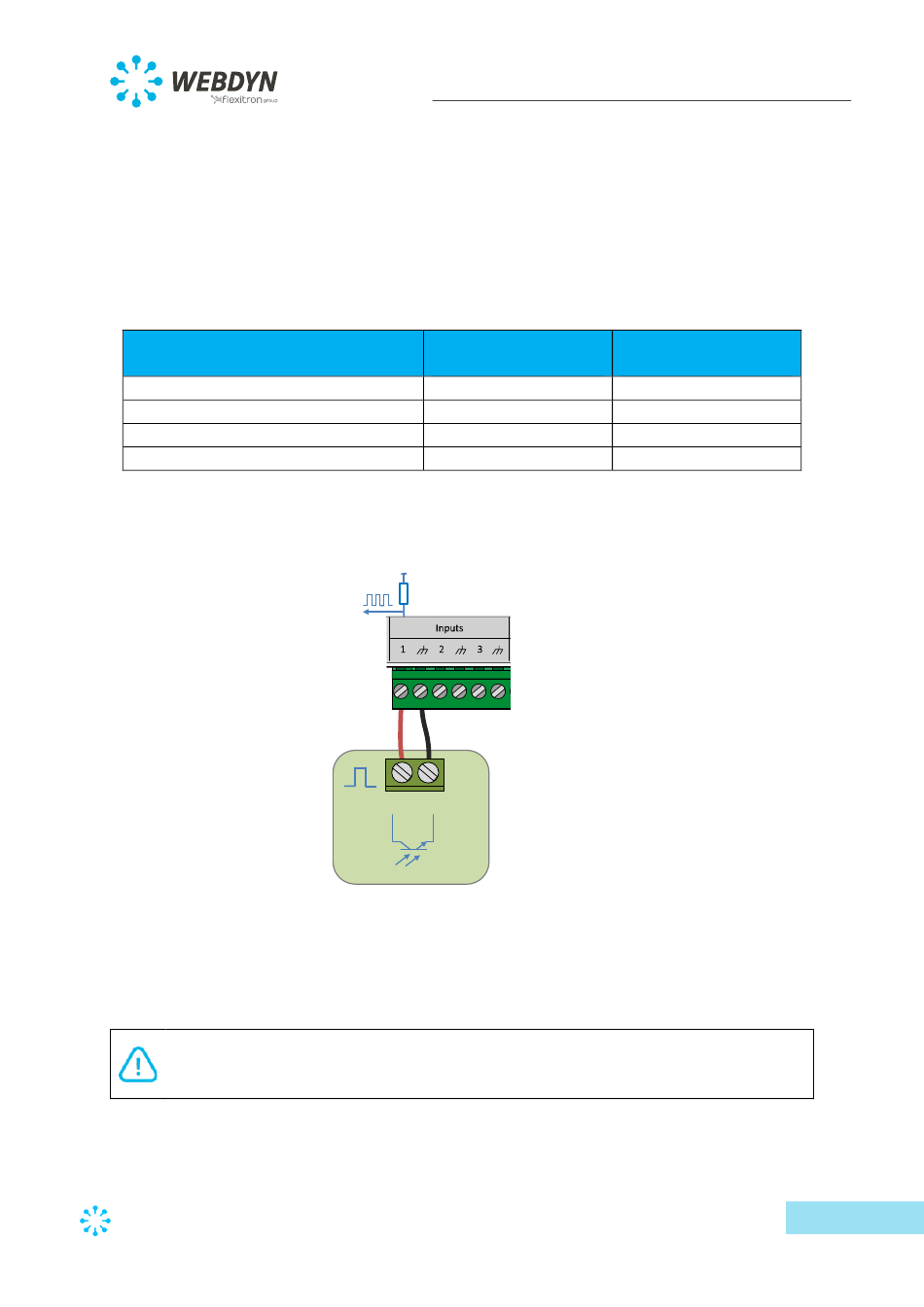

Câblage d'une entrée en S0
5...24VDC
S0+ S0-
MANUEL UTILISATEUR – WebdynSunPM
Classe B (5V)
Impulsions de courant
< 1 mA
> 2,5 mA
Interne 5 V
> 20ms
