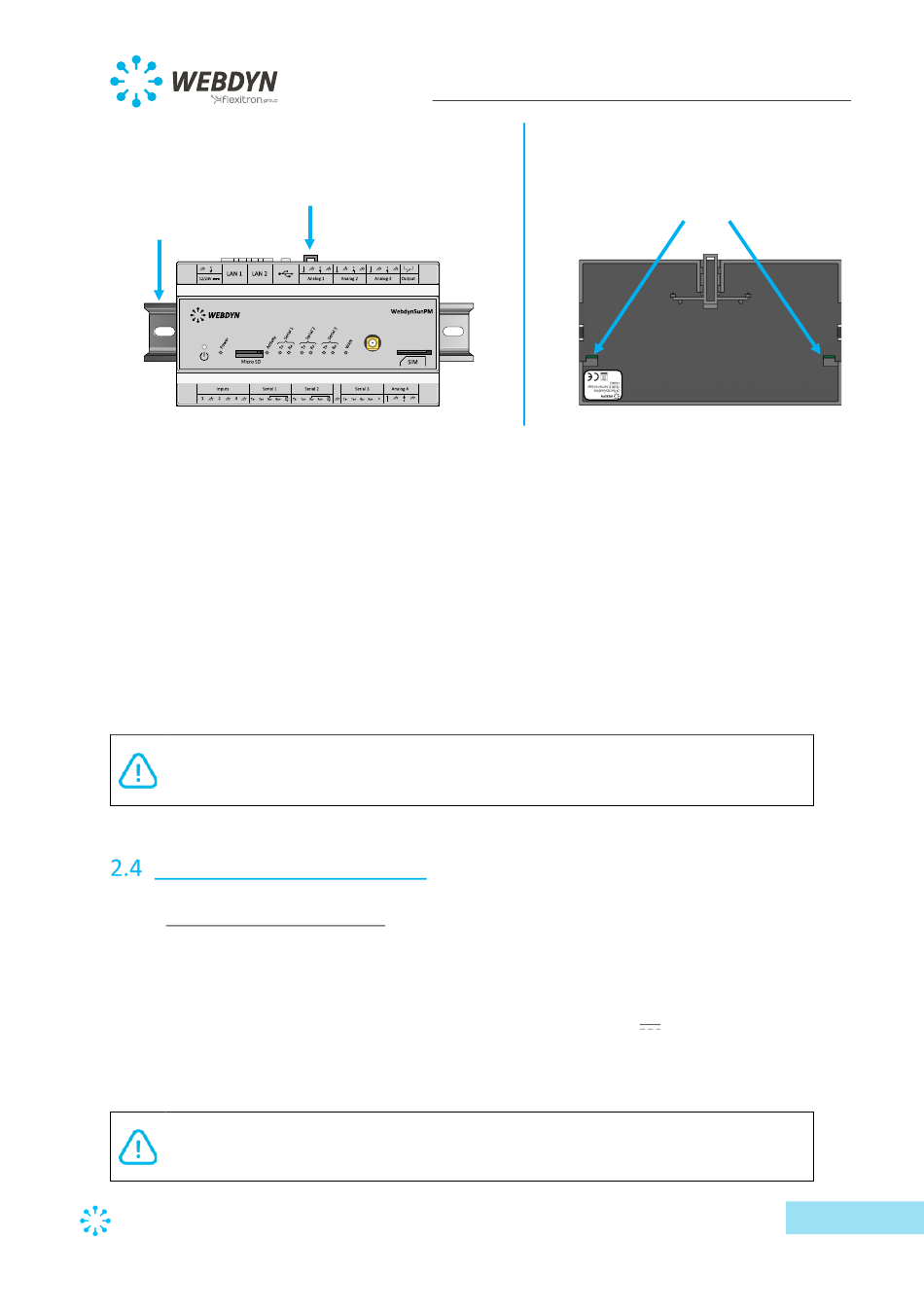

Vue de dessus
Levier de verrouillage
Rail DIN
Pour fixer le concentrateur sur un rail DIN, suivre les étapes suivantes :
1. Incliner et positionner les rainures inférieures (voir vue de dessous) du concentrateur
sur le bas du rail DIN.
2. Pousser le concentrateur afin de le faire pivoter vers le haut.
3. Appuyer sur le concentrateur jusqu'à entendre le clic.
Pour retirer le concentrateur sur un rail DIN, suivre les étapes suivantes :
1. Relever le levier de verrouillage (voir vue de dessus) du concentrateur à retirer
jusqu'en haut. Cela ouvre le mécanisme de verrouillage et permet de retirer le
concentrateur.
2. Faire pivoter vers le bas le concentrateur.
Avant la fixation ou le retrait du concentrateur, veuillez :
• Couper l'alimentation de l'équipement.
• Retirer l'antenne scotchée sur l'arrière du boitier.
Description des interfaces
2.4.1 Alimentation du produit
2.4.1.1 Alimentation externe
Le concentrateur WebdynSunPM peut être alimenté en 12V ou 24V continus. L'alimentation
est réalisée via le bornier débrochable 2 points identifié en « 12/24V
gauche du concentrateur.
L'utilisateur final devra utiliser une alimentation certifiée CE de puissance inférieure
à 15 watts. La distance entre l'alimentation et le produit ne devra pas dépasser 3
mètres. Il devra s'assurer que son installation réponde aux normes CEM en vigueur.
Version 2.05.01
MANUEL UTILISATEUR – WebdynSunPM
Vue de dessous
Rainure inférieure pour rail DIN
» et situé en haut à
