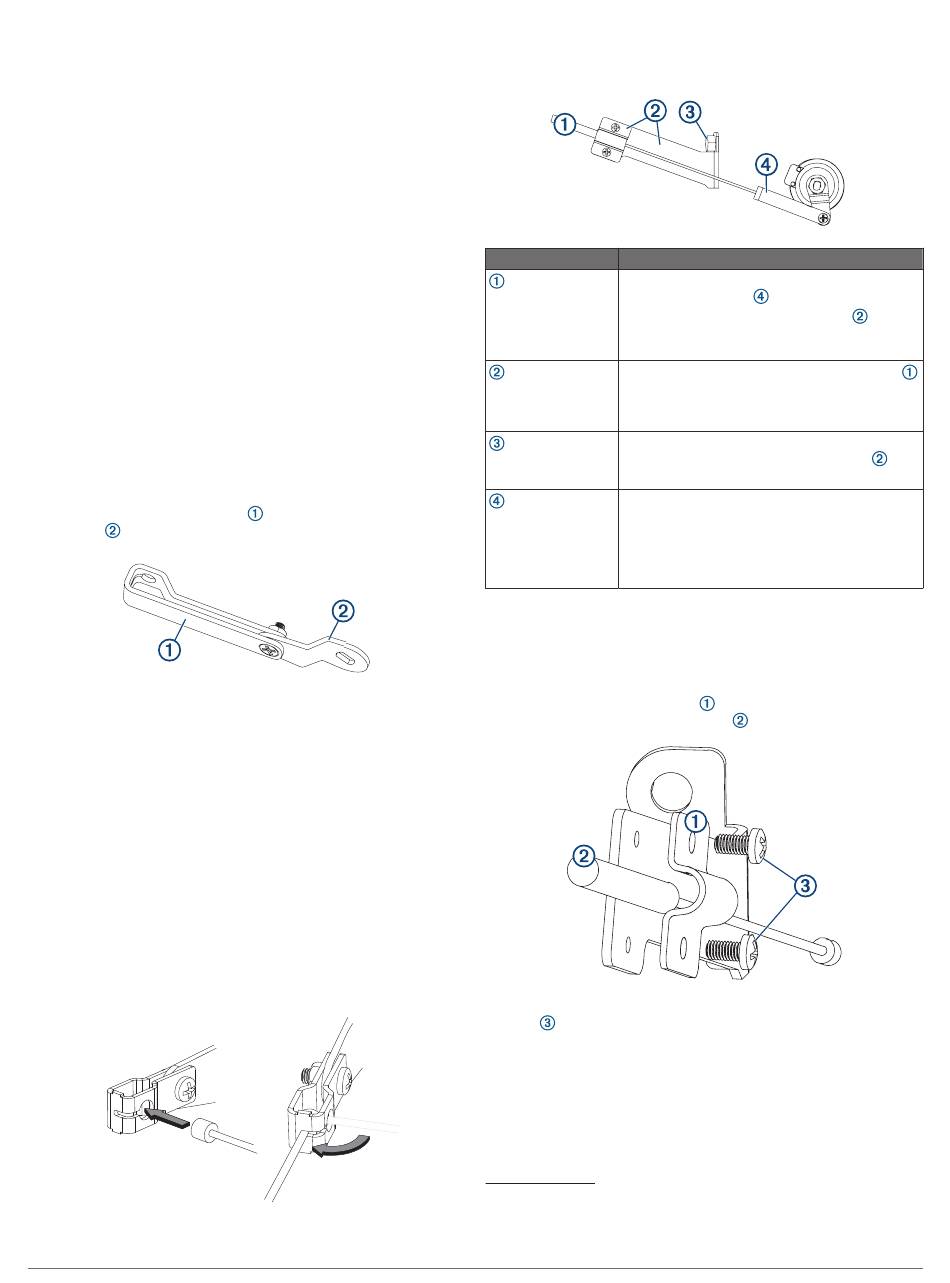

Instalowanie siłownika przepustnicy
UWAGA: Aby zobaczyć, jak siłownik przepustnicy powinien być
zainstalowany na konkretnym rozgałęziaczu silnika, możesz
przyjrzeć się ilustracjom montażowym online. Odwiedź stronę
www.garmin.com/manuals/reactorkicker.
1 Zobacz instrukcję instalacji siłownika przepustnicy Reactor
40 Kicker dołączoną do pakietu podstawowego, aby
zrozumieć wymogi dotyczące połączeń i montażu siłownika
przepustnicy.
2 Za pomocą części dołączonych do tego zestawu adaptera
zamontuj mechanizm gaźnika
gaźnika, strona 35).
3
Podłącz przewód siłownika przepustnicy do mechanizmu
gaźnika (Podłączanie przewodu siłownika przepustnicy do
mechanizmu gaźnika, strona
4
Zmontuj części z tego zestawu adaptera i przymocuj je do
silnika (Łączenia komponentów siłownika przepustnicy,
strona 35).
5
Korzystając z instrukcji montażu siłownika przepustnicy
Reactor 40 Kicker, zakończ i przetestuj instalację siłownika
przepustnicy.
Składanie mechanizmu gaźnika
Mechanizm gaźnika umożliwia otwieranie dźwigni przepustnicy
gaźnika w silniku za pomocą przewodu przepustnicy z siłownika.
1
Za pomocą części dołączonych w tym zestawie umieść
uchwyt mechanizmu gaźnika
gaźnika .
2
Za pomocą śruby i nakrętki dołączonych w tym zestawie
adaptera przymocuj uchwyt do ramienia.
3
Dokręć nakrętkę, tak aby uchwyt był dobrze połączony
z ramieniem, ale wystarczająco luźny, aby ramię mogło się
swobodnie poruszać.
Podłączanie przewodu siłownika przepustnicy do
mechanizmu gaźnika
Mechanizm gaźnika jest zaprojektowany w taki sposób, aby
bezpiecznie przytrzymywał przewód siłownika przepustnicy. Ze
względu na zastosowaną konstrukcję przed zamocowaniem
części do silnika należy podłączyć przewód siłownika
przepustnicy do mechanizmu gaźnika.
1
W razie potrzeby złóż mechanizm gaźnika
mechanizmu gaźnika, strona
2
Umieść okrągły koniec przewodu siłownika przepustnicy
w otworze na końcu mechanizmu gaźnika.
Instrukcja instalacji
(Składanie mechanizmu
35).
na węższym końcu ramienia
(Składanie
35).
3
Obrócić przewód, tak aby przechodził przez szczelinę na
końcu mechanizmu gaźnika.
Łączenia komponentów siłownika przepustnicy
Część Uwagi
Podłącz przewód siłownika przepustnicy do
mechanizmu gaźnika
Przewód siłownika
przepustnicy (ze
go do uchwytu przewodu przepustnicy
skrzynki siłownika
czanie przewodu siłownika przepustnicy do
przepustnicy)
mechanizmu gaźnika, strona
Przymocuj przewód siłownika przepustnicy do
uchwytu przewodu przepustnicy za pomocą dołą-
Uchwyt przewodu
czonych śrub
przepustnicy
przepustnicy do uchwytu, strona
Odkręć śruby rozgałęziacza i użyj ich do zamo-
cowania uchwytu przewodu przepustnicy
Miejsce montażu
rozgałęziacza
Przed zainstalowaniem mechanizmu gaźnika
należy go najpierw złożyć
1
Mechanizm gaźnika
nizmu gaźnika, strona
Ramię gaźnika jest tak skonstruowane, aby
można było je umieścić na gaźniku tylko w jedną
stronę.
Mocowanie przewodu siłownika przepustnicy do uchwytu
Przed przymocowaniem przewodu do uchwytu należy podłączyć
koniec przewodu siłownika przepustnicy do mechanizmu
gaźnika (Podłączanie przewodu siłownika przepustnicy do
mechanizmu gaźnika, strona
1
Ustaw górną część uchwytu
przewodu siłownika przepustnicy
2 Przymocuj przewód do uchwytu przy użyciu dostarczonych
śrub .
Ustawianie elementów mechanizmu dla prawidłowego
działania na biegu jałowym
Po zainstalowaniu elementów siłownika przepustnicy na silniku
należy je wyregulować, aby silnik pracował prawidłowo na biegu
jałowym.
1
Na rozgałęziaczu silnika znajduje się czarna gumowa podkładka, która może
zakłócać ruch mechanizmu gaźnika. Jeśli siłownik przepustnicy nie może
zwiększyć prędkości poza biegiem jałowym, ponieważ styka się z gumową
podkładką, możesz ją przyciąć lub wygładzić, tak aby elementy te się ze sobą nie
stykały.
przed przymocowaniem
35).
(Mocowanie przewodu siłownika
35).
(Składanie mecha-
35).
35).
nad wysuniętą częścią
.
(Podłą-
.
