- Page 1 Enceintes passives EKX EKX-12, EKX-15, EKX-15S, and EKX-18S fr | User Manual...
-
Page 3: Table Des Matières
Système stéréo de base utilisant des systèmes larges bandes Utilisation de systèmes large bande en tant que retours de scène Superposition de systèmes large bande avec des caissons sub-grave Dépannage Caractéristiques techniques Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100... -
Page 4: Sécurité
Electro-Voice ne pourra pas être tenu responsable pour l'utilisation de matériel non approuvé pour la suspension des enceintes. -
Page 5: Consignes De Sécurité
N'utilisez pas les enceintes Electro-Voice dans un environnement ou les températures sont inférieures à 0°C ou supérieures à 40°C. N'exposez jamais les enceintes Electro-Voice à la pluie, à une source d'eau ou dans une zone à forte humidité. Les enceintes Electro-Voice sont capables de générer des niveaux de pression acoustique suffisants pour causer des dommages auditifs permanents à... -
Page 6: Description

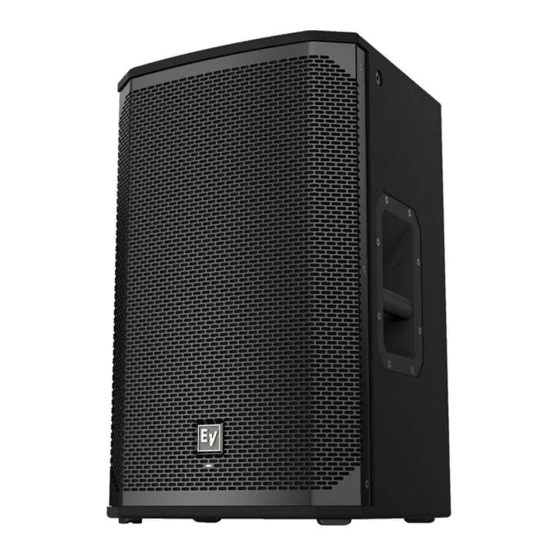

EV et utiliser complètement ses capacités. La série EKX est la dernière venue dans la famille des enceintes portables Electro-Voice, et elle combine la légendaire qualité de son et la fiabilité des appareils EV avec la technologie la plus avancée - le tout dans une ébénisterie compacte adaptée à... - Page 7 EVCoat longue durée. ▪ Larges ouvertures pour moins de distorsion et une excellente extension des basses. ▪ Deux (2) barres de renforcement sur la grille en métal. ▪ Embase filetée M20 pour tube. Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100...
-
Page 8: Vue D'ensemble Du Système
Enceintes passives EKX Vue d'ensemble du système Dimensions Figure 3.1: Dimensions du EKX-12 Figure 3.2: Dimensions du EKX-15 Figure 3.3: Dimensions du EKX-15S Figure 3.4: Dimensions du EKX-18S 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice... -
Page 9: Réponse En Fréquence
Réponse en fréquence Figure 3.5: Réponse en fréquence EKX-12 Figure 3.6: Réponse en fréquence EKX-15 Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100... - Page 10 Enceintes passives EKX Figure 3.7: Réponse en fréquence EKX-15S Figure 3.8: Réponse en fréquence EKX-18S 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice...
-
Page 11: Fonctionnement Sur Pied Ou Comme Retour De Scène
N'essayez pas de suspendre plus d'une (1) enceinte sur un support conçu pour une seule enceinte. Soulevez l' enceinte en utilisant vos deux (2) mains. Placez la coupelle située sous l'enceinte sur le tube. Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100... - Page 12 Tournez le tube avec filetage M20 dans le sens horaire pour fixer le tube au caisson sub- grave. Soulevez l' enceinte en utilisant vos deux (2) mains. Placez la coupelle située sous l'enceinte sur le tube. 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice...
- Page 13 Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100...
-
Page 14: Retour De Scène
Placez les câbles de façon à éviter aux artistes, à l'équipe de production et au public de se blesser. Remarque! Fixez les câbles avec des fils métalliques ou du ruban adhésif lorsque c'est possible. 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice... -
Page 15: Suspension
Electro-Voice ne pourra pas être tenu responsable pour l'utilisation de matériel non approuvé pour la suspension des enceintes. - Page 16 Utilisez toujours des rondelles d'au moins 1,5 pouces de diamètre (env. 4 cm) et de 1/16 pouce (env. 15 mm) d'épaisseur sous les boulon à œil pour répartir la charge sur le ébénisterie. 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice...
- Page 17 Figure 5.4: Charge maximale supportée - orientation verticale Avertissement! N'accrochez jamais des enceintes de la série EKX en cluster verticale. Le non-respect de cet avertissement peut entraîner des blessures corporelles graves ou la mort. Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100...
- Page 18 Enceintes passives EKX Figure 5.5: Suspension verticale de l'enceinte 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice...
-
Page 19: Configurations Recommandées
Ne dépassez pas la capacité de charge maximale de l'amplificateur. Charge de l'amplificateur (par canal de sortie) Nombre d'enceintes Nominal Minimum 8 Ω 7,2 Ω 4 Ω 3,6 Ω 2,7 Ω 2,4 Ω 2 Ω 1,8 Ω Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100... -
Page 20: Utilisation De Systèmes Large Bande En Tant Que Retours De Scène
Ne dépassez pas la capacité de charge maximale de l'amplificateur. Charge de l'amplificateur (par canal de sortie) Nombre d'enceintes Nominal Minimum 8 Ω 7,2 Ω 4 Ω 3,6 Ω 2,7 Ω 2,4 Ω 2 Ω 1,8 Ω 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice... -
Page 21: Superposition De Systèmes Large Bande Avec Des Caissons Sub-Grave
(versions EKX-15 et EKX-18S représentées). Configuration des connecteurs NL4 Connecteurs 1+ et 1- Utilisées Connecteurs 2+ et 2- Non utilisées Attention! Ne dépassez pas la capacité de charge maximale de l'amplificateur. Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100... - Page 22 Enceintes passives EKX Charge de l'amplificateur (par canal de sortie) Nombre de combinaisons Nominal Minimum caissons sub- grave / enceintes large bande 4 Ω 3,8 Ω 2 Ω 1,9 Ω 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice...
-
Page 23: Dépannage
Vérifiez et corrigez la mise à la terre de façon appropriée. système défectueuse Si ces suggestions ne vous permettent pas de résoudre votre problème, contactez le revendeur Electro- Voice ou le distributeur Electro-Voice le plus proche. Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100... -
Page 24: Caractéristiques Techniques
Plage de fréquences (-10 dB) : 40 Hz - 300 Hz 35 Hz - 300 Hz Sensibilité dans l'axe : 95 dB 96 dB NPA maximum : 133 dB Crête 134 dB Crête Fréquence passe-haut enregistrée : 35 Hz 30 Hz 2015.09 | 03 | F.01U.308.100 User Manual Electro-Voice... - Page 25 Poids à l'expédition : 31,3 kg 40,1 kg 1. Mesure 'half-space'. 2. Le niveau SPL maximum est mesuré à 1 mètre en utilisant du bruit rose en large bande à la puissance crête maximale. Electro-Voice User Manual 2015.09 | 03 | F.01U.308.100...
