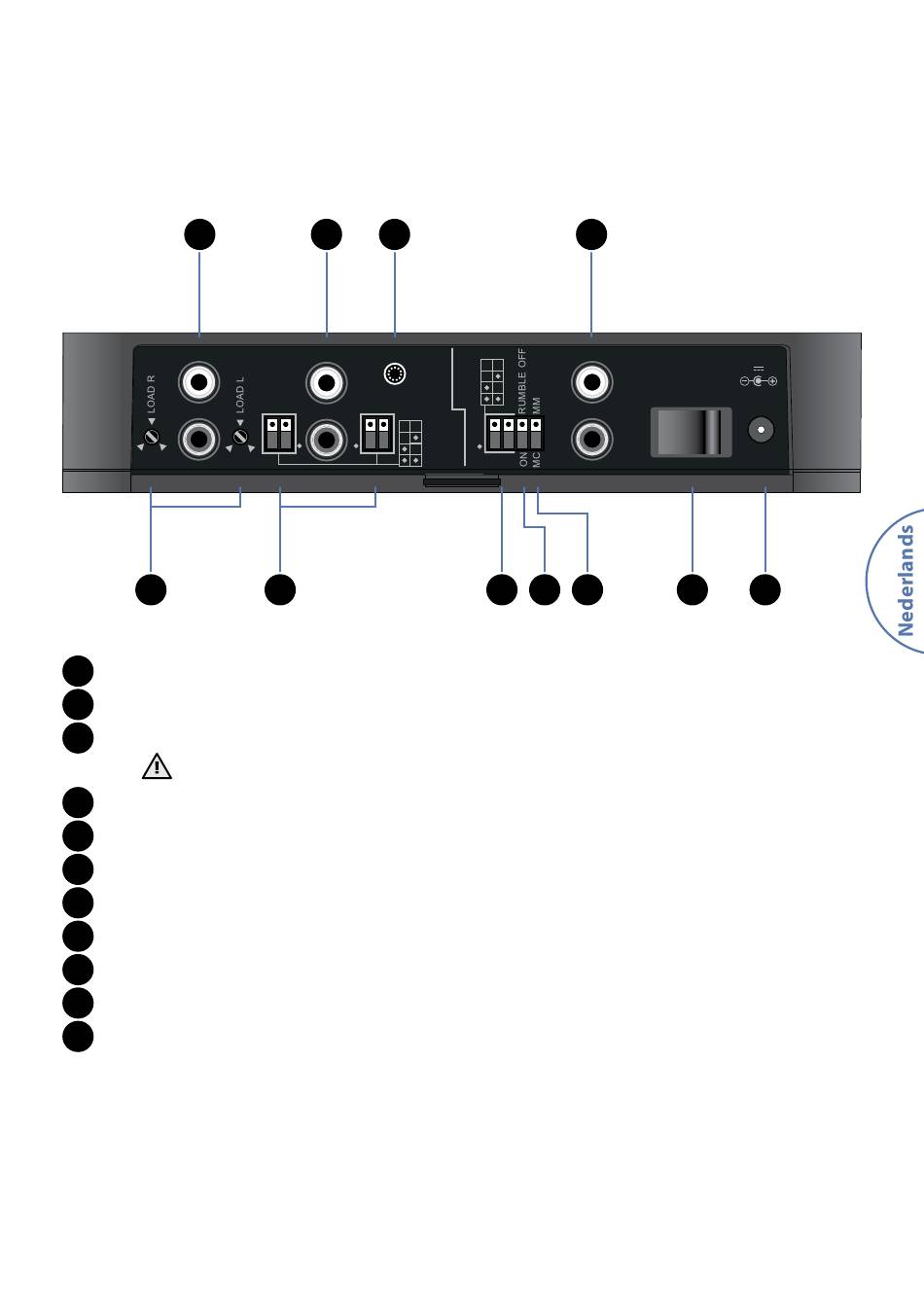

Aansluitingen en bedieningsknoppen
1
MC
L
R
50-550Ω 50-550Ω
5
1
Phono-ingang (MC)
2
Phono-ingang (MM)
3
Phono-aarding
Merk op dat deze klem niet als veiligheidsaarde mag worden gebruikt
4
rPhono-uitgang
5
Laadweerstand linker en rechter ingang (alleen MC)
6
Laadcapacitantie linker en rechter ingang
7
rPhono-versterking
8
Rumble-filter
9
Keuzeknop Phono-cartridgetype
10
Aan/Uit-schakelaar
11
Voedingsaansluiting
2 3
MM
R L
CAP
LOAD
120pF
220pF
340pF
440pF
6
4
OUTPUT
GAIN
30dB
L
40dB
50dB
52dB
R
7 8 9
POWER
12V 2.0A
1 0
10 11
