5.5.1 Raccordement de l'alimentation électri-
que
Les centrales sortent de l'usine prêtes à raccorder et
sont équipées d'un câble de raccordement à
12 conducteurs (longueur de 2,5 mètres).
• Procéder au raccordement électrique conformément
au schéma de connexions électriques (se reporter
au schéma de connexions de la centrale corres-
pondante, chapitre 13).
5.5.2 Raccordement de la requête des relais
d'alarme
Il est également possible d'interroger les messages
d'erreur via deux contacts secs sur une borne de rac-
cordement de la centrale de refroidissement. Le câble
de raccordement est déjà équipé de connecteurs
adaptés et raccordés à la centrale3
• Raccorder les connecteurs indiqués du câble de
raccordement à la commande, conformément au
schéma de connexions électriques (se reporter au
schéma de connexions de la centrale corres-
pondante, chapitre 13).
Se reporter à la section 7.6 pour connaître la disposi-
tion des contacts du relais d'alarme lors de l'affichage
d'un code d'erreur.

5.5.3 Activation externe (en option)

La centrale est préparée à la commande via un signal
externe à l'aide de l'option. Pour ce faire, les contacts 1
et 2 doivent disposer d'une alimentation de 24 V c.c.
du côté du client (respecter la polarité) (se reporter au
schéma de connexions de la centrale correspondante)
et le paramètre 18 (se reporter à la description du
régulateur) doit être réglé sur 1.
5.5.4 Raccordement de la centrale de refroi-
dissement au SPS
Afin d'analyser les différents messages d'erreur, la
centrale peut être raccordée à une commade SPS
(commande programmable). Le raccordement a lieu
via une prise D-Sub 15 pôles.
• Raccorder le SPS à la prise D-Sub 15 pôles via une
conduite adaptée, se reporter (4) Ill. 11 ou (5), illus-
tration 13.
Types 3318.6xx et 3319.6xx :
Centrales de refroidissement Mini SK 3318.600, SK 3319.600, SK 3320.600, SK 3334.600
5 Montage et raccordement
3

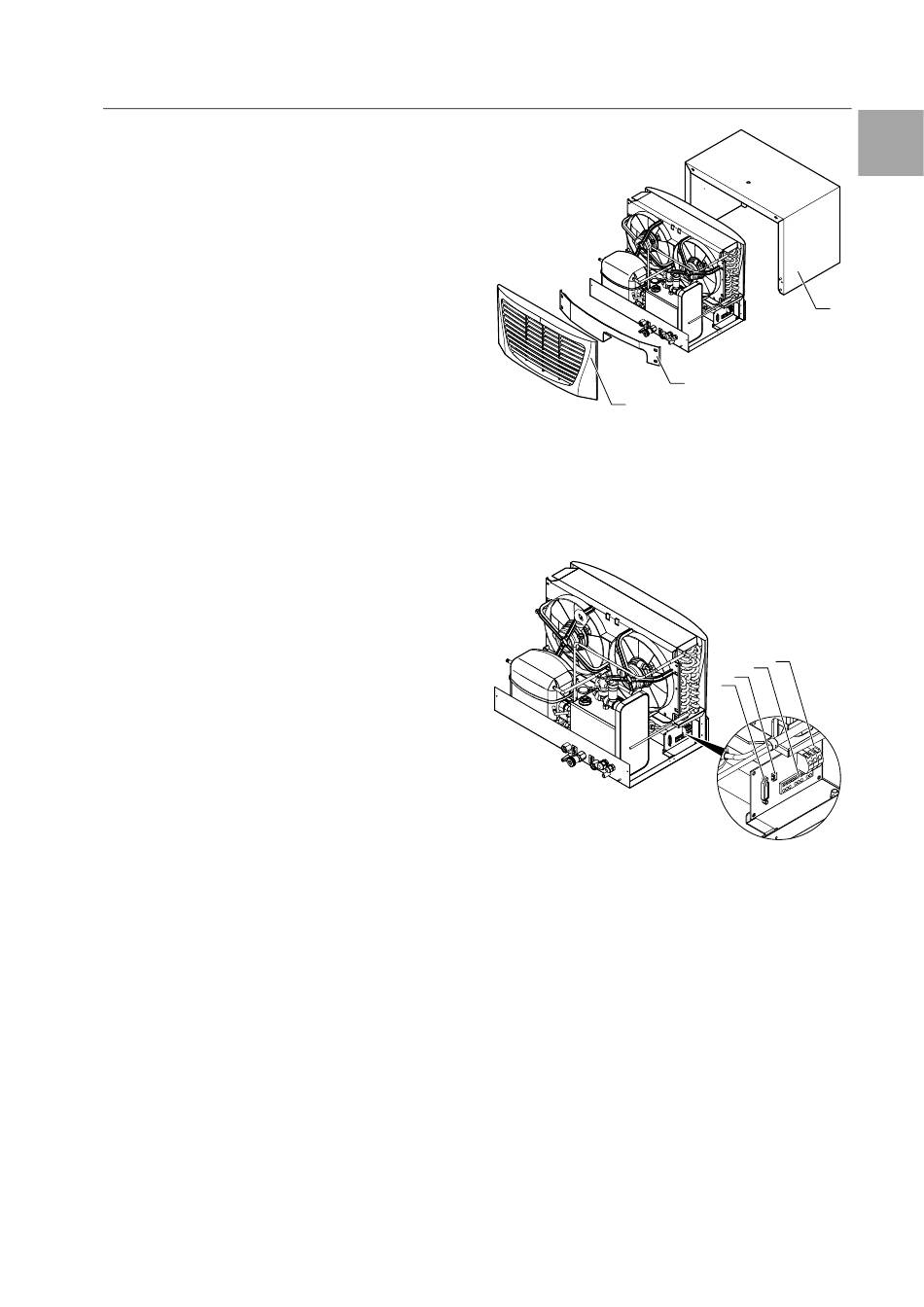

Ill. 10 Préparation du raccordement SPS types 3318.6xx
et 3319.6xx
• Démonter la grille à lamelles (3) sur la partie arrière
de la centrale de refroidissement.
• Démonter le plastron (2) et
le coffret (1).
Ill. 11 Raccordement SPS types 3318.6xx et 3319.6xx
• Insérer un câble de raccordement adapté dans le
passage de câbles supplémentaire prévu à cet effet
(se reporter à 5, Ill. 2) dans la centrale.
• Raccorder le câble à la prise D-Sub 15 pôles, se
reporter à (4) Ill. 11 ou (5), illustration 13.
Types 3320.6xx et 3334.6xx :
1
2
1
2
3
4
13
FR
