Conception d'une commande de compresseurs et de condenseurs
Procédé à suivre :
1. Faites un croquis de l'installation en question.
2. Vérifiez que les fonctions du régulateur sont à la hauteur de l'ap-
plication envisagée.
3. Considérez les raccordements nécessaires.
4. Utilisez le schéma de planification. / Notez le nombre de raccor-
dements résultant./ Faire l'addition..
5. Est-ce que le nombre de raccordements possibles du module
régulateur suffit ? Si ce n'est pas le cas, suffit-il de changer
un signal d'entrée tout/rien de signal de tension en signal de
contact ou faut-il installer un module d'extension ?
6. Prenez une décision concernant les Modules d'extension néces-
saires.
7. Vérifiez que les limitations sont respectées.
8. Calculez la longueur totale des modules.
9. Accouplez les modules.
10. Décidez les points de raccordement.
11. Elaborez un schéma de raccordement ou un développé.
12. Tension d'alimentation / puissance du transformateur.
1

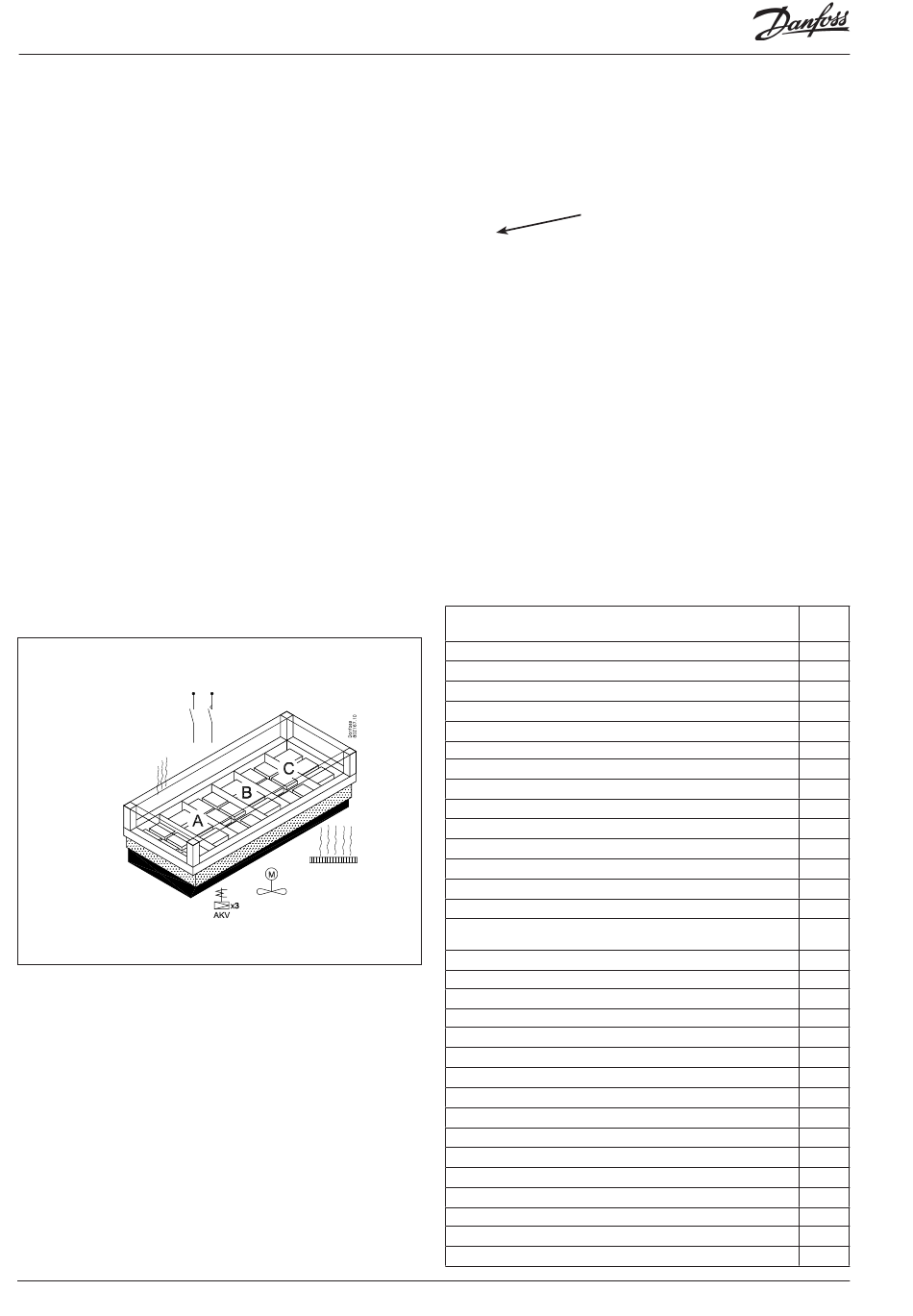

Croquis
Faites un croquis de l'installation en question.
32
RS8HP104 © Danfoss 2018-09
2Fonctions de détente et de meuble
Utilisation
Commande de compartiment positif ou négatif
Commande de meubles frigorifiques/froid
Régulation d'évaporateurs
Fonction thermostatique
Fonction thermostatique commune à toutes les sections
Fonction thermostatique spécifique par section
Thermostat tout/rien avec AKV/ETS ou electrovanne
Thermostat modulant avec AKV/ETS détendeurs
Commutation entre deux références (bande thermostatique)
Commutation jour/nuit
Décalage de la référence par un signal d'entrée analogique
Capteur thermostatique en amont ou en aval de l'évaporateur
Capteur thermostatique en amont et en aval de l'évaporateur (thermos-
tat pondéré)
Thermostat d'alarme (pondéré)
Fonctions communes
Commande de ventilateurs (impulsions ou moteur EC)
Commande de cordons chauffants (impulsions)
Commande de compresseurs Relais actif s'il y a appel de froid
Fonction nettoyage du meuble
Arrêt du meuble
Fonction contact de porte
Fonction d'éclairage
Rideau de nuit
Fermeture forcée
Sortie d'alarme
Marche/arrêt de la régulation
Réception d'un signal d'alarme tout/rien externe
Réception d'un signal d'alarme analogique
Suivez ces 12
points.
AK-CC
750A
x
x
1 - 4
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
10
5
AK-CC 750A
