INVENTOR FN40B-INV Manuel De L'utilisateur page 41

Tubo
interior

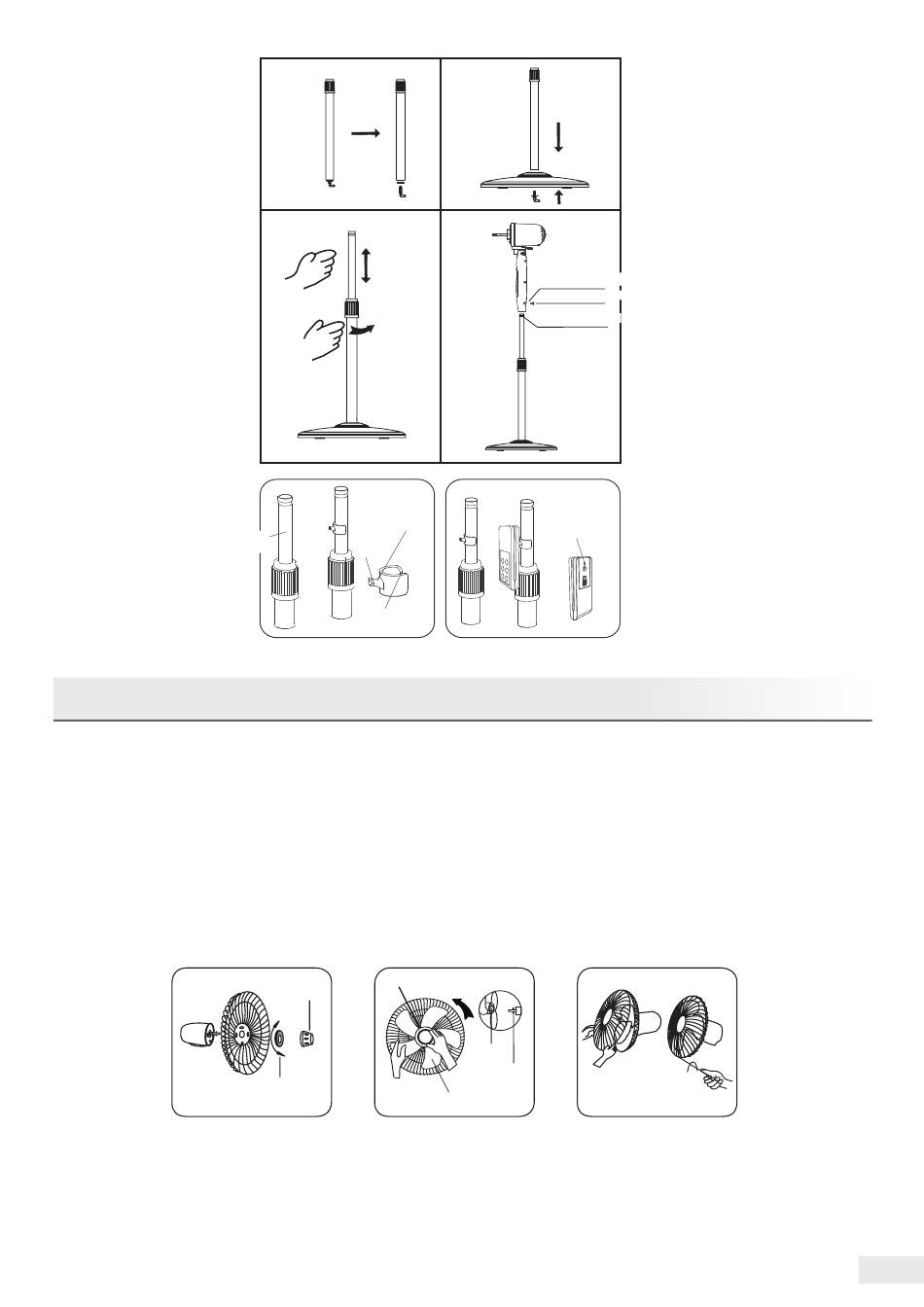

MONTAJE DE REJILLA Y ASAS
1. Desenrosque la tuerca de las aspas en sentido horario (o extraiga de la caja) y la tuerca de
plástico en el sentido contrario para retirarlas por completo. Coloque la rejilla trasera en el
motor y apriete la tuerca de plástico (Fig. 7).
2. Instale las aspas en el eje del motor y asegúrese de que el pasador de sujeción del eje esté
correctamente insertado en la ranura de las aspas. Apriete bien las aspas girando la tuerca en
sentido antihorario (Fig. 8).
3. Fije firmemente la rejilla delantera y trasera de las aspas apretando la protección del ventilador
y luego cerrando con la abrazadera (Fig. 9).
Fig. 7
Fig. 1
Fig. 3
Aflojar
Fig. 5
Lado recto
Gancho
Apertura
Tuerca
Tuerca
Apretar
Aflojar
Tuerca de
plástico Fig. 8
Fig. 2
Fig. 4
Agujero para montar
Tornillo de orejetas
Ranura anular
Fig. 6
Orificio de
enganche
Apretar
Ranura
Pasador de
sujeción
Aspas
Fig. 9
41
ES
