1.
Débranchez la cosse négative de la batterie.
Enlevez les capots à côté gauche et droit sous les feux arrières.
2.
Percez un trou de 13 mm sur le côté droit dans le réservoir de la roue de secours.
Enlevez avec attention les échardes de métal et appliquez une peinture anti-corrosion sur les contours.
Placez le passe-fils dans le trou.
3.
Placez le jeu de câbles dans le coffre.
Menez la terminaison du faisceau électrique via le passe-fils jusqu'à la prise.
Poussez la gaine protectrice sur le faisceau.
Faîtes sortir les fiches de contact de la prise et connectez les fils comme indiqué ci-dessous:
DIN/ISO
1724
1/L
2
3/31
1-8
4/R
5/58-R
6/54
STOP
7/58-L
8/58-b
Montez la prise sur le crochet d'attelage.
4.
Sur les unités de feux arrières se trouvent des connecteurs.
Séparez les connecteurs du côté droit.
Connectez-y la terminaison ayant un fil de couleur verte, grise, marrone et
bleue.
Séparez les connecteurs du côté gauche.
Connectez-y la terminaison ayant un fil de couleur jaune, grise, noire et
rouge.
Fixez les connecteurs avec les bandes d'attaches livrées (voir illustration).
Branchez le fil blanc à côté droit à la masse.
5.
Reconnectez la cosse négative de la batterie.
Contrôlez les fonctions électrique avec la remorque accouplée.
Rebranchez les parts démontés.
© ECS 2000

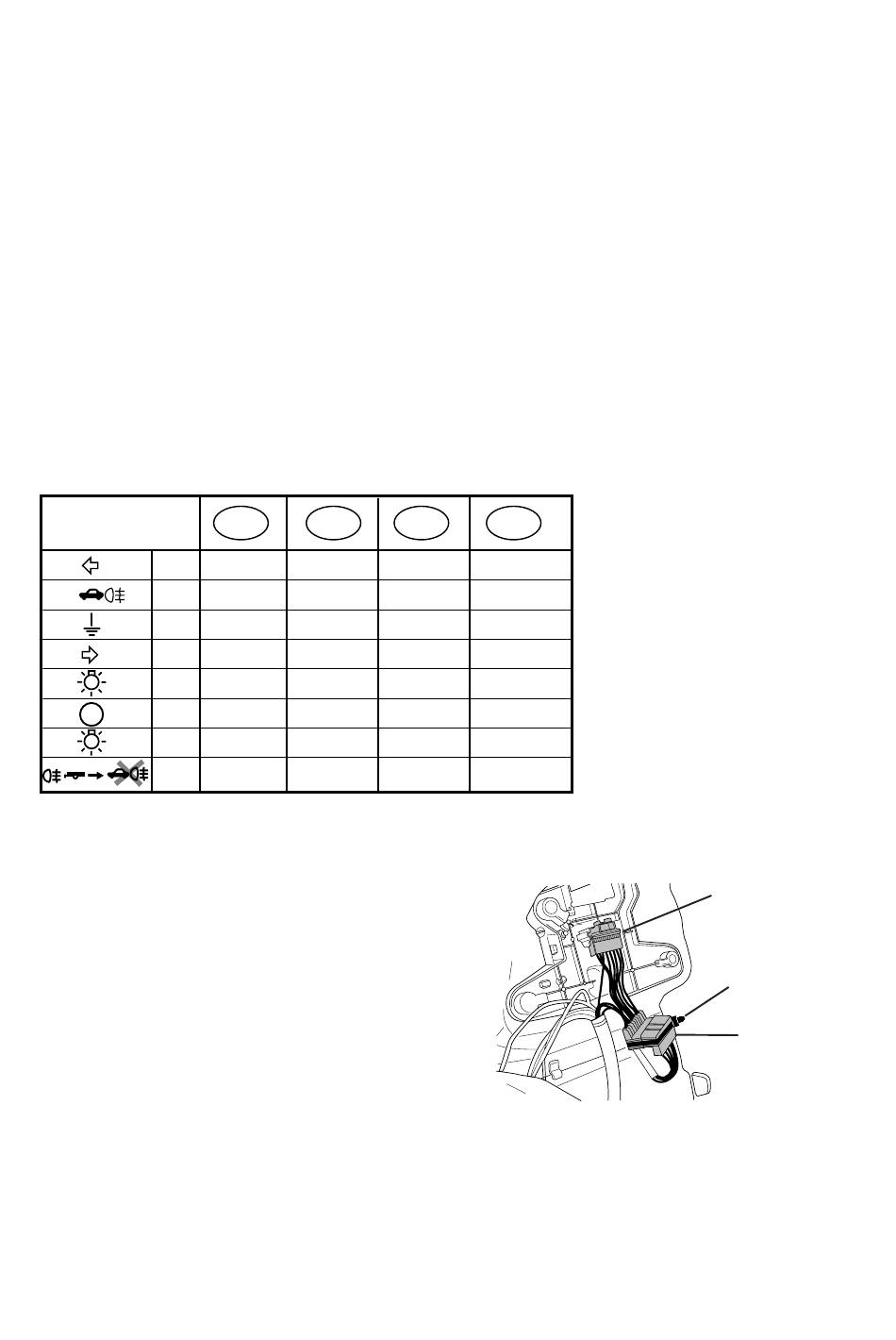

INSTRUCTION DE MONTAGE DU FAISCEAU ELECTRIQUE POUR CROCHET D'ATTELAGE
CONFORME A LA NORME DIN/ISO 1724PRISE 12-N
RENAULT MEGANE 3-P COUPE 1999-
Reference: RN-010-BB
D
F
gelb
jaune
blau
bleu
weiß
blanc
grün
vert
braun
marron
rot
rouge
schwarz
noir
grau
gris
RN-010-BB-F
220300L
GB
NL
yellow
geel
blue
blauw
white
wit
green
groen
brown
bruin
red
rood
black
zwart
grey
grijs
Connecteur
faisceau électrique
bande d'attache
Connecteur
véhicule
REVISIE 0
