ECS Electronics RN-010-BB Mode D'emploi page 2

1.
Das Minuskabel der Batterie entfernen.
Die Kappe an der linken und rechten Seite im Gepäckraum unter den Heckleuchten entfernen.
2.
An der rechten Seite in der Reserveradmulde ein 13 mm großes Loch bohren.
Sorgfältig alle Metallsplitter entfernen und die Kanten mit Rostschutz behandeln.
Die Kabeltülle in dem Loch befestigen.
3.
Der Kabelsatz wird im Gepäckraum ausgebreitet.
Das 8-polige Ende durch die Tülle zur Steckdose führen.
Die Abdeckplatte über den Kabelsatz schieben.
Den Kontaktträger aus der Steckdose entfernen und die Kabel wie folgt anschließen:

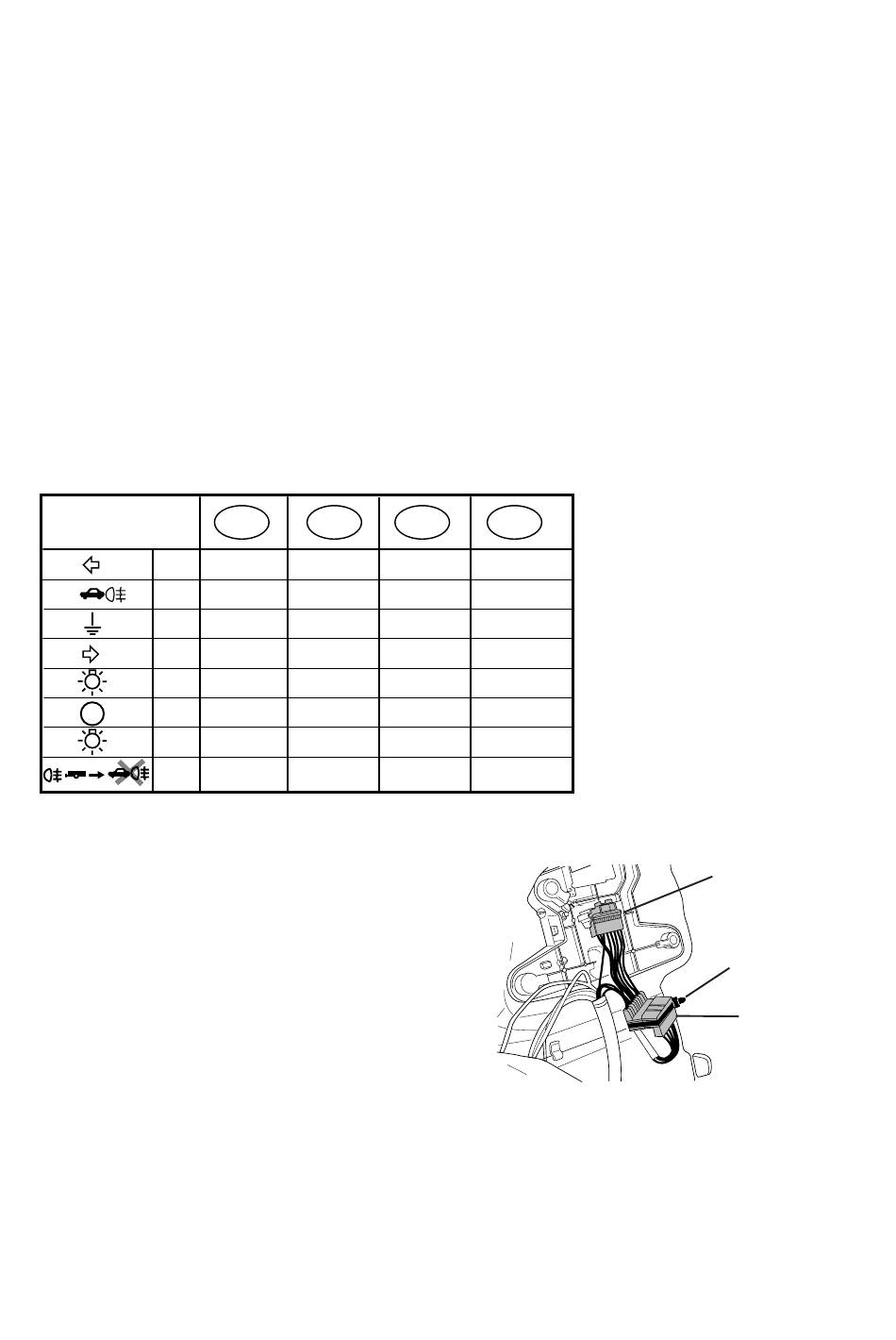

DIN/ISO
1724
1/L
2
1-8 3/31
4/R
5/58-R
6/54
STOP
7/58-L
8/58-b
Die Steckdose auf die Anhängerkupplung montieren.
4.
Auf den beiden Heckleuchtesätzen befinden sich Steckverbinder.
Diese Steckverbinder auseinandernehmen.
Die Steckverbinder des Kabelsatzes mit dem grauen, grünen, braunen und
blauen Kabel übereinstimmend an der rechten Seite anschließen.
Die Steckverbinder des Kabelbaums mit dem grauen, schwarzen, roten
und gelben Kabel übereinstimmend an der linken Seite anschließen.
Die Steckverbinder mit den beigelieferten Kabelbindern befestigen, damit
diese festbleiben (siehe Abbildung).
Das weiße Kabel an der rechten Seite an der Fahrzeugmasse befestigen.
5.
Die Batterie wieder anschließen und sämtliche Fahrzeugfunktionen mit angeschlossenem Anhänger überprüfen.
Die abmontierten Teile wieder montieren.
© ECS 2000
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
RENAULT MEGANE 3-T COUPE 1999-
Bestell Nr.: RN-010-BB
D F
gelb jaune
blau bleu
weiß blanc
grün vert
braun marron
rot rouge
schwarz noir
grau gris
RN-010-BB-D 220300L
GB NL
yellow geel
blue blauw
white wit
green groen
brown bruin
red rood
zwart
black
grey grijs
Steckverbinder
Kabelsatz
Kabelbinder
Steckverbinder
Fahrzeug
