Z 173 /. . .
Einbauhinweise / Mounting instructions / Instructions d'installation
9

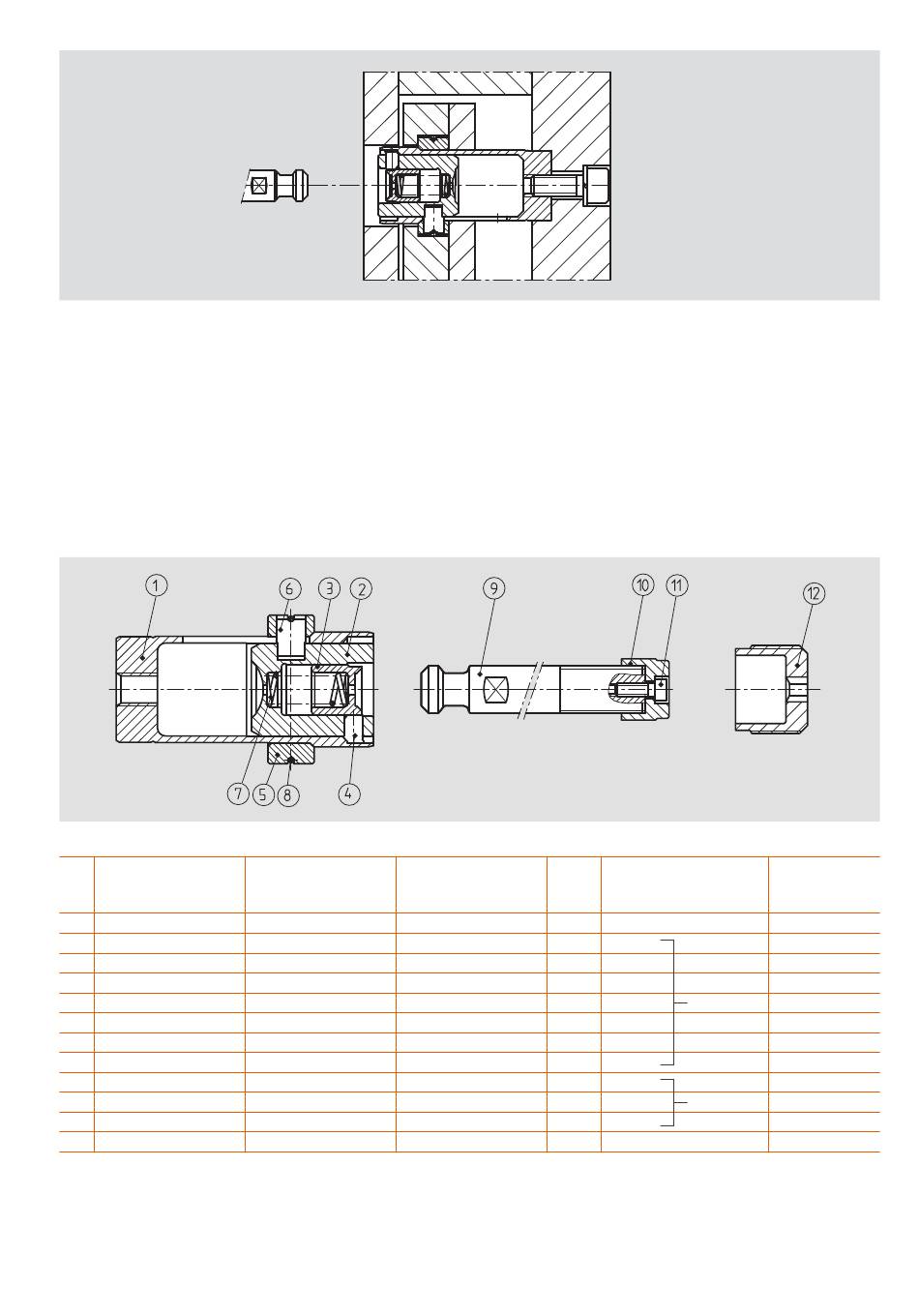

Einbaubeispiel
Weitere Einsatzmöglichkeiten des
Rundklinkenzuges Z 173 /. . . als
Auswerfer-Rückzugsvorrichtung.
Stückliste
Z173 /...
Pos. Benennung
Gehäuse
01
Kolben
02
Sicherungsbuchse
03
Segment
04
Ring
05
Mitnehmer
06
Feder
07
Sprengring
08
Zugbolzen
09
Gewindeanschlag
10
Zylinderschraube
11
Gewindebuchse
12
5
HASCO
Mounting example
The round latch locking unit
Z 173 /. . . may also be used as an
ejector pull-back device.
Parts list
Z1731/...
Designation
Désignation
Housing
Boîtier
Piston
Piston
Safety bush
Douille de sécurité
Catch
Segment
Ring
Bague
Driver
Taquet d'entraîneur
Compression spring
Ressort
Snap ring
Rondelle-ressort
Pulling rod
Tige de traction
Threaded stop
Butée filetée
Cheese-head screw
Vis cylindrique
Threaded bush
Douille filetée
Exemple de montage
Autres possibilités de montage
du loquet Z 173 /. . . en guise de
système de retrait d'éjecteur.
Liste des pièces
Stück
Mat. / Norm
Quant
Mat. / Standard
Qté.
Mat. / Norme
1
1.5920
1
1.2343
1
1.2379
4
1.2379
1
1.2343 Z 173 /. . .
2
1.2379
1
1.7103
1
1.4310
1
1.5920
1
1.2343 Z 1731/. . .
1
Z 32 /...
1
1.2343 Z 1732 /. . .
Z1732 /...
Härte
Hardness
Dureté
059 + 2 HRC
700 + 50 HV 1
053 + 2 HRC
056 + 2 HRC
700 + 50 HV 1
056 + 2 HRC
–
–
059 + 2 HRC
700 + 50 HV 1
–
1000 N/mm
2
