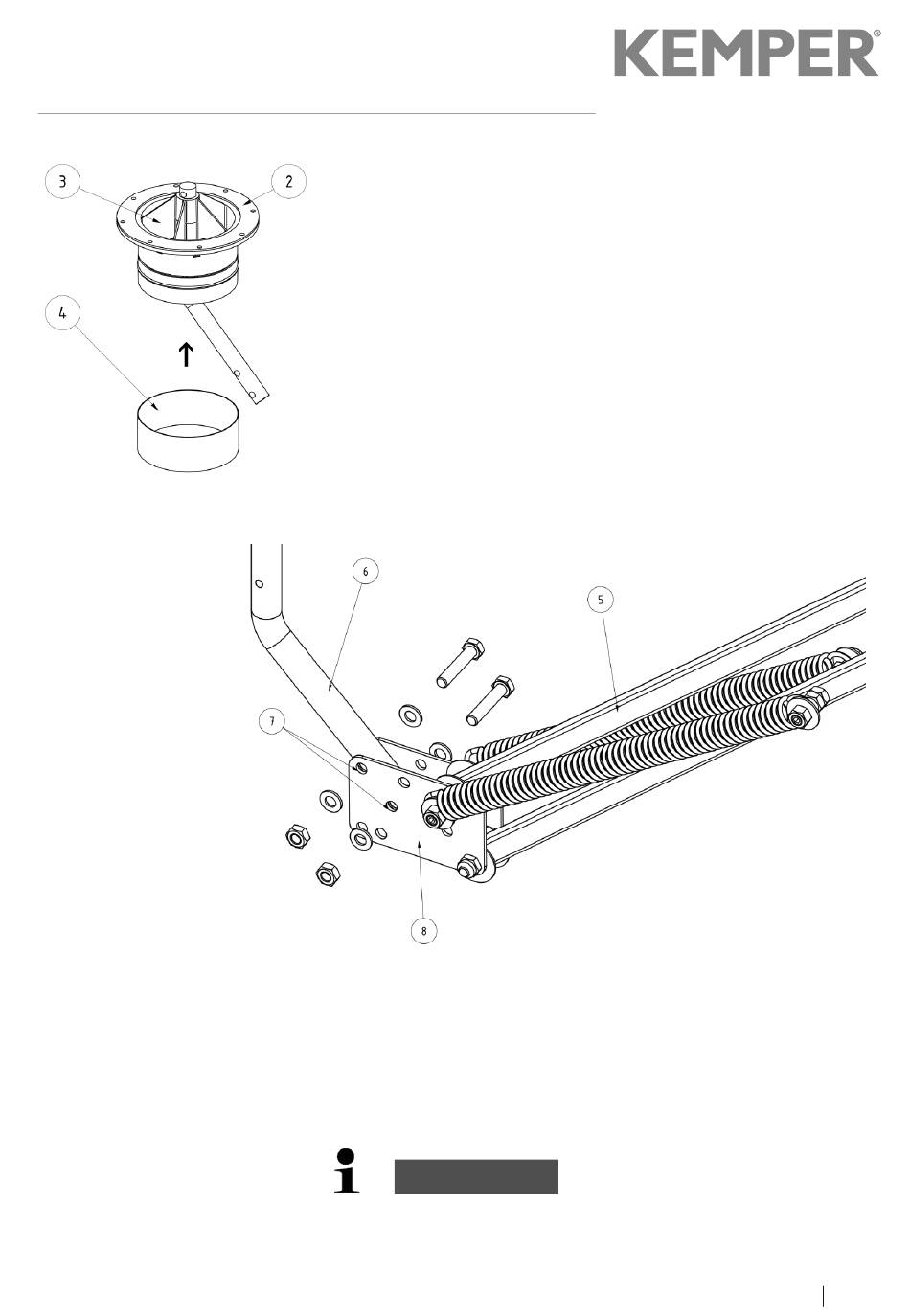

Ilustracja 5-3
Ilustracja 5-4
Art.- Nr.: 150193
Montaż
● Nałożyć uszczelkę (2) na wieniec obrotowy (3)
● Przykręcić wieniec obrotowy pod konsolę ścienną
● Założyć gumowy pierścień (4) na obie połowy wieńca obrotowego
● Zamontować ramę nośną (5) w pozycji złożonej na stalowym pręcie
(6) obracanego króćca.
● Należy wykorzystać do tego otwory wiercone (7) blachy
przegubowej (8).
● Dalsze informacje w punkcie „ Kontynuacja wszystkich sposobów
montażu".
Wskazówka
Tylko w przypadku ramion odciągowych w wersji sztywnej:
Przyciąć tylny kawałek węża do 900 mm.
5-3
