Art.- Nr.: 1502197
Montaggio

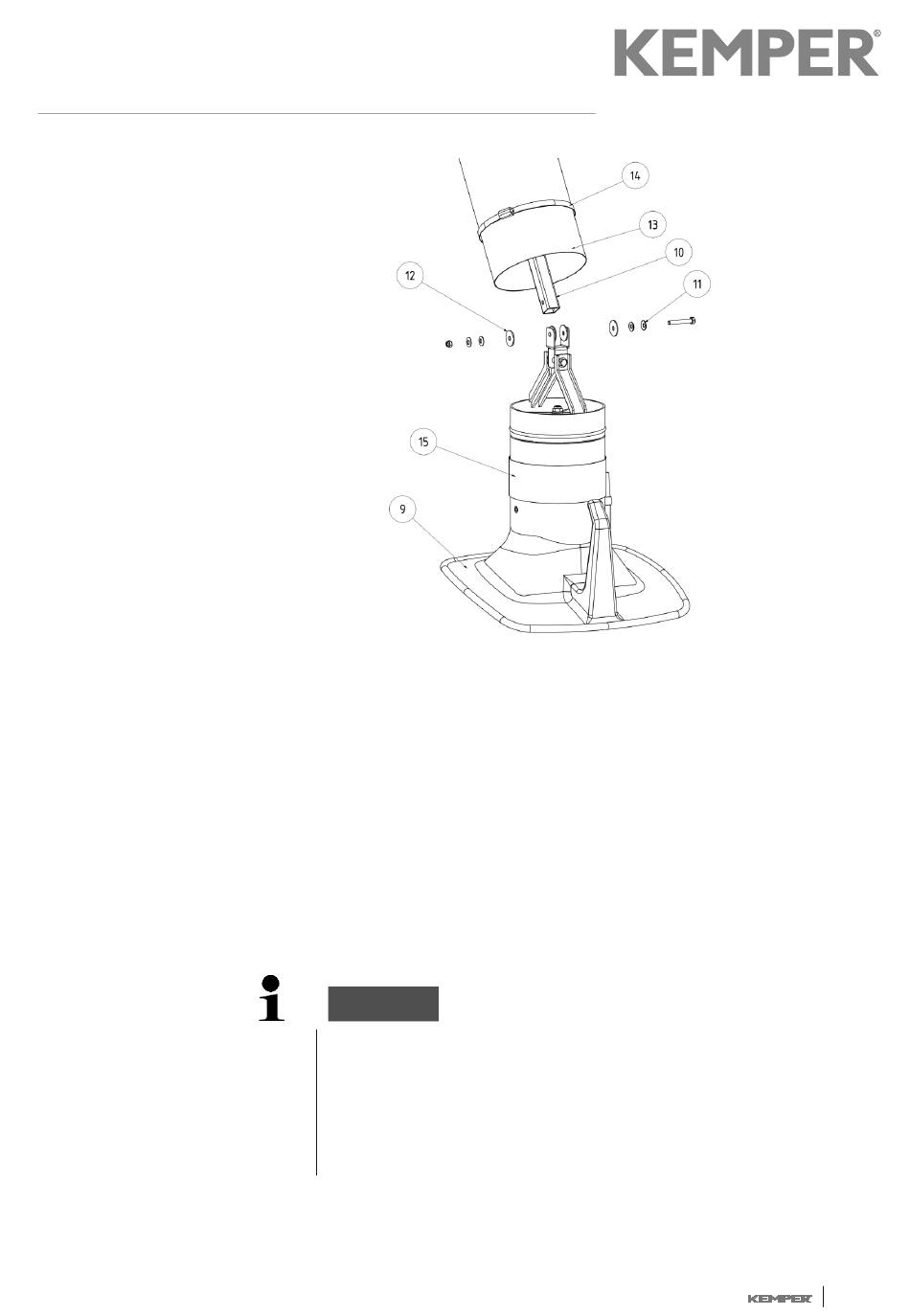

Fig. 5-11
● Montare la cappa di aspirazione (9) sull'estremità libera del
braccio aspirante (10). Posizionare a questo scopo le molle a
piatto (11) e i dischi dl freno (12), come indicato nella figura
5-11.
● Fissare le viti in modo che la cappa di aspirazione mantenga tutte le
posizioni.
● Tirare l'estremità del tubo flessibile (13) lungo il raccordo
e fissare la fascetta (14).
● Coprire la fascetta, l'estremità del tubo flessibile e la fessura tra
il raccordo e la cappa aspirante girevole con l'anello di gomma
grande (15).
Nota
La flessibilità dello snodo è preimpostata. Se tuttavia è
necessario regolarla nuovamente, utilizzare solo le viti nei punti
di snodo con molle a piatto. Se la regolazione è correttamente
impostata, la posizione del braccio aspirante viene mantenuta
quasi esclusivamente dalla trazione delle molle a spirale.
5-10
