Principaux composants

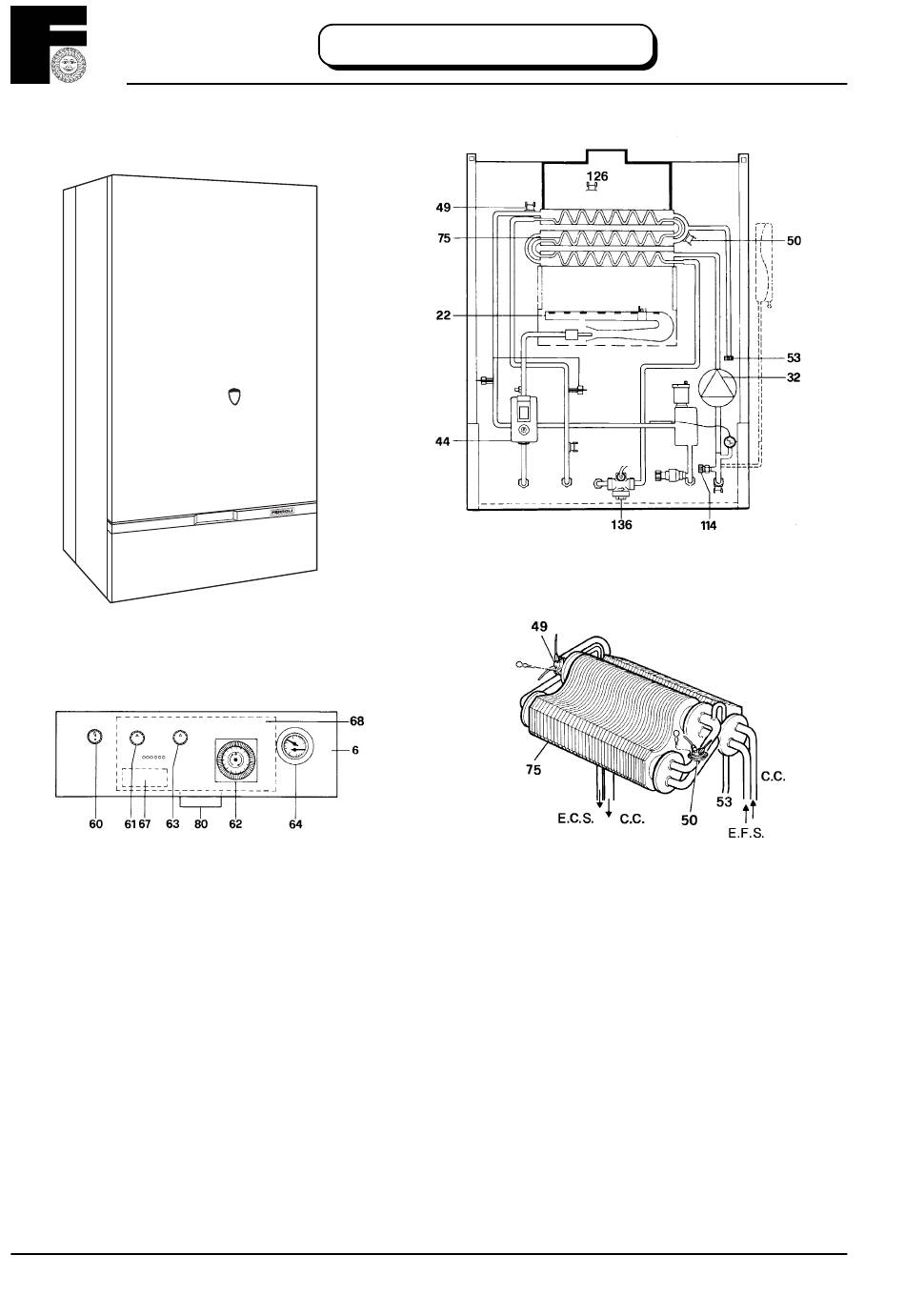

Fig. 1
Sur le tableau de commande 6, de gauche à droite:
60 Bouton poussoir bloc gaz
61 Sélecteur
62 Horloge (si montée)
63 Thermostat de chaudière sur circuit chauffage
64 Thermomanomètre sur le circuit chauffage central
6
FERROLI ELITE 101
Fig. 3
A l'intérieur de la chaudière
22 Brûleurs (4)
31 Clapet de contrôle de pression d'air
32 Circulateur chauffage central
44 Bloc gaz
49 Sécurite de surchauffe
50 Thermostat de securité echangeur 85°C
53 Purge échangeur
67 Transformateur d'allumage
68 Boîtier de controle avec circuit imprimé
75 Echangeur de chaleur en cuivre pour chauffage +
E.C.S.
80 Bornier 230 V + thermostat d'ambiance
126Thermostat fumée
136Fluxmètre
