Backeye® 360 Select

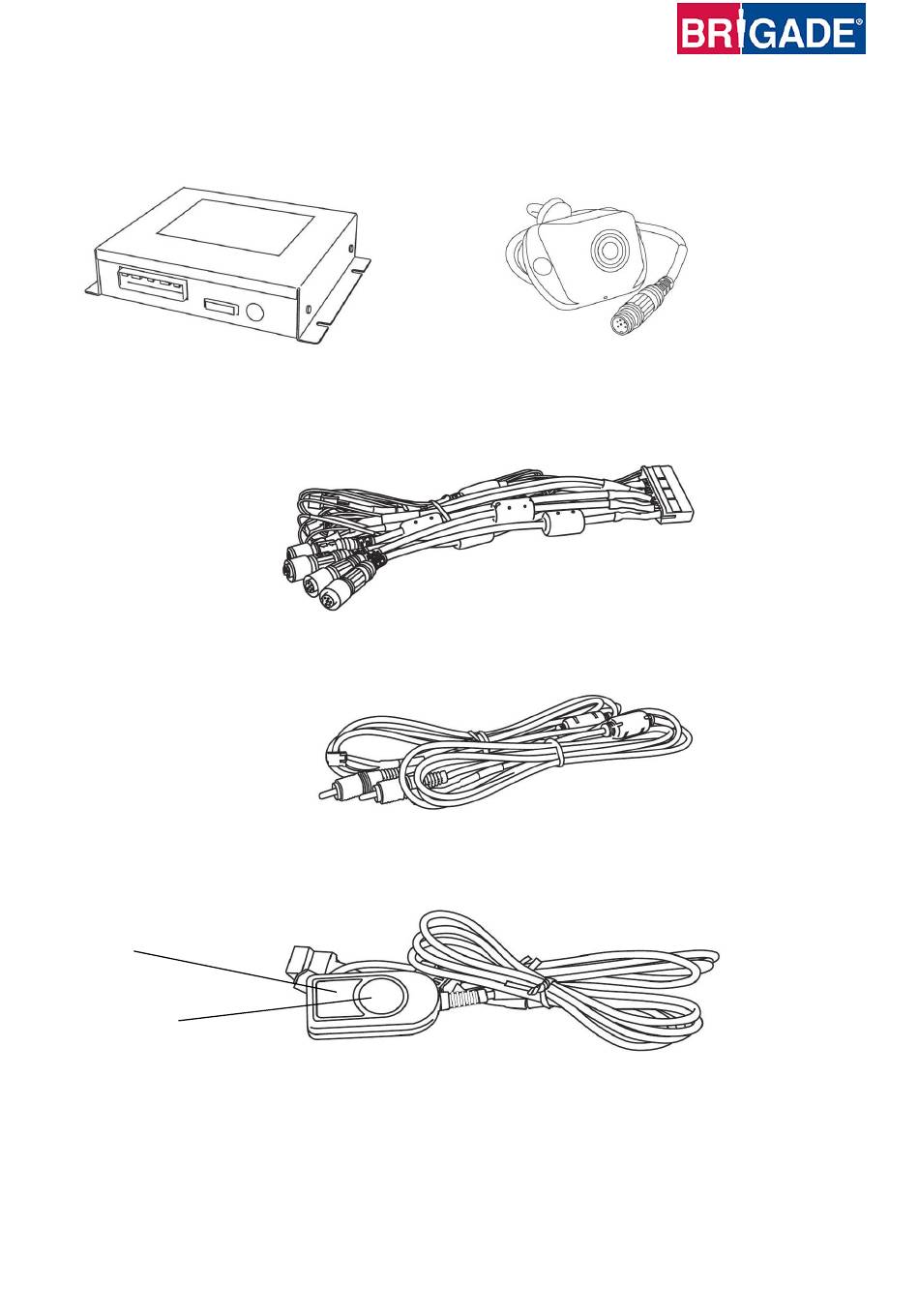

2.0 Éléments du système
BN360-ECU-10
Câblage
BN360-10H-01. Le connecteur 40 broches du câble du système comporte toutes les entrées et sorties de l'ECU.
Les entrées de déclenchement sont indiquées en conséquence. Voir Schéma du système pour en savoir plus.
BN360-V0015 (2xCVBS) Sortie vidéo fournie par connecteurs conventionnels RCA via le connecteur 40 broches.
Le boîtier à touches BN360-CP-01 sert à sélectionner l'image de sortie. (Le bouton de veille ne sert pas pendant
l'utilisation normale, mais est nécessaire pour l'étalonnage ; voir Processus d'étalonnage). Le conducteur n'a pas
besoin du boîtier à touches, mais ce boîtier doit être connecté.
Sélection de vue
Veille / Programme
(Dimensions de montage et connectivité : voir Annexes I & II)
(4664)
Guide d'Installation v1.0
BN360-100C (dans le boîtier)
Page 4
