TransformerCare Unit

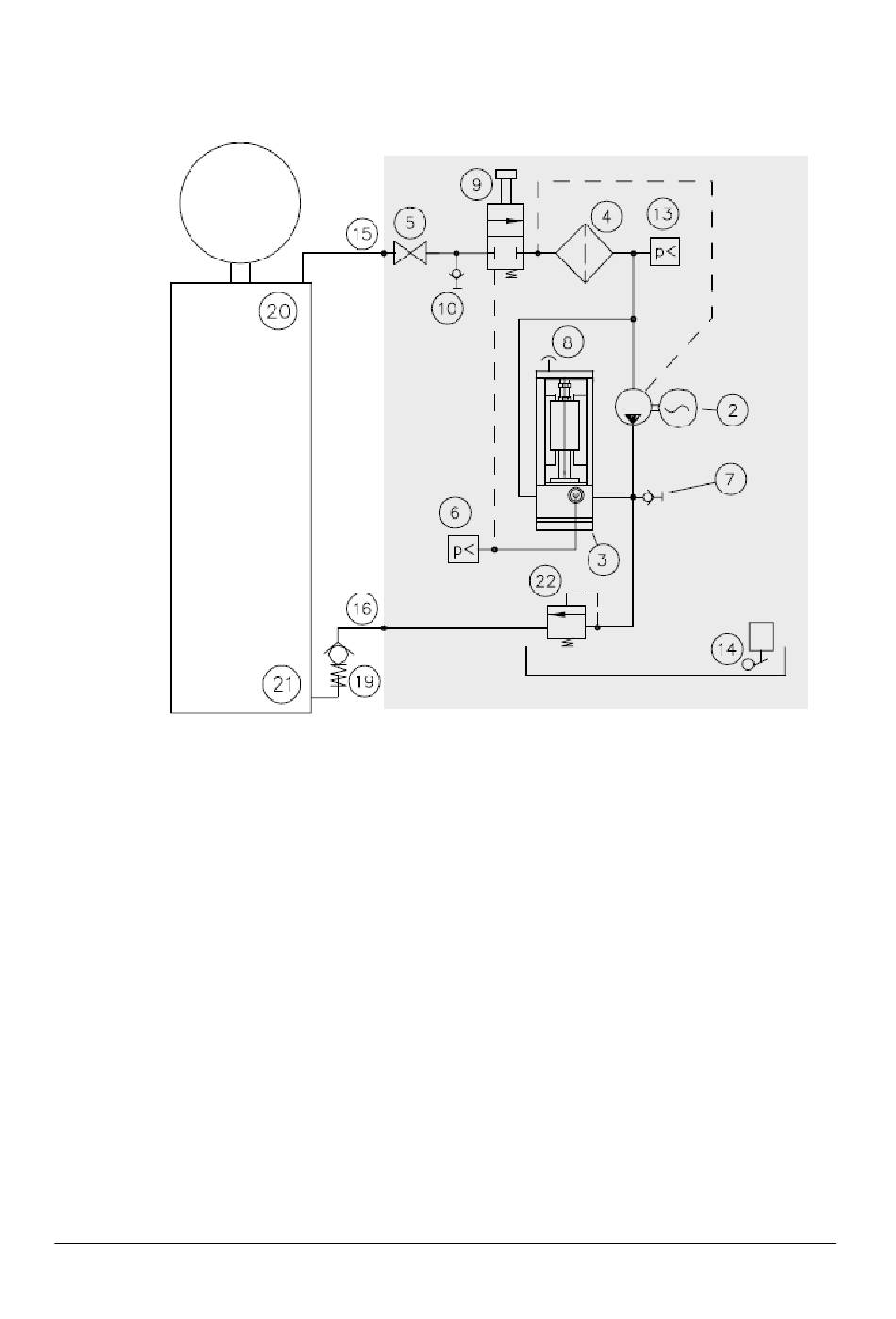

Fonctionnement hydraulique
La TCU est raccordée au transformateur par deux flexibles.
De l'huile chaude circule via le flexible (15) depuis la partie supérieure du
transformateur, jusqu'au robinet à boisseau sphérique (5) de la TCU.
L'huile est renvoyée via le flexible (16) et le clapet anti-retour (19) vers le
transformateur.
Le clapet anti-retour (19) doit être installé au niveau du point de raccordement
inférieur du transformateur. Cela empêche que de l'huile du transformateur s'écoule
du transformateur.
Les clapets (19) et (22) ne laissent s'écouler l'huile que dans un seul sens.
L'huile circule via le robinet à boisseau sphérique (5) et le robinet d'arrêt
automatique (9). En cas de dysfonctionnement de l'unité de déshydratation et de
dégazage (8) ou si elle affiche une pression supérieure à 600 mbars (absolue), le
robinet d'arrêt (9) se ferme automatiquement.
Via le filtre à fluides (4), l'huile atteint le côté aspiration de la pompe (2). Le débit de
la pompe est de ~ 7,2 L/min (50Hz), 8,7 L/min (60Hz).
La pression requise pour l'unité de déshydratation et de dégazage est d'environ.
18 bars et est pré-réglée par un régulateur de pression (22).
