Conditions d'utilisation : montage

Tenir compte des points suivants :
• En principe, il n'est pas nécessaire de prendre des mesures particulières au moment du montage (par ex.
support). Les forces externes sont compensées par la construction, par ex. l'enceinte de confinement.
• Les vibrations de l'installation n'ont aucune influence sur le fonctionnement du débitmètre grâce à la fré-
quence de résonance élevée des tubes de mesure.
• Lors du montage il n'est pas nécessaire de tenir compte d'éléments générateurs de turbulences (vannes,
coudes, T etc) tant qu'il n'y a pas de cavitation.
• Dans le cas de capteurs ayant un poids propre élevé il est recommandé de prévoir un support pour des raisons
mécaniques et en vue de protéger la conduite.

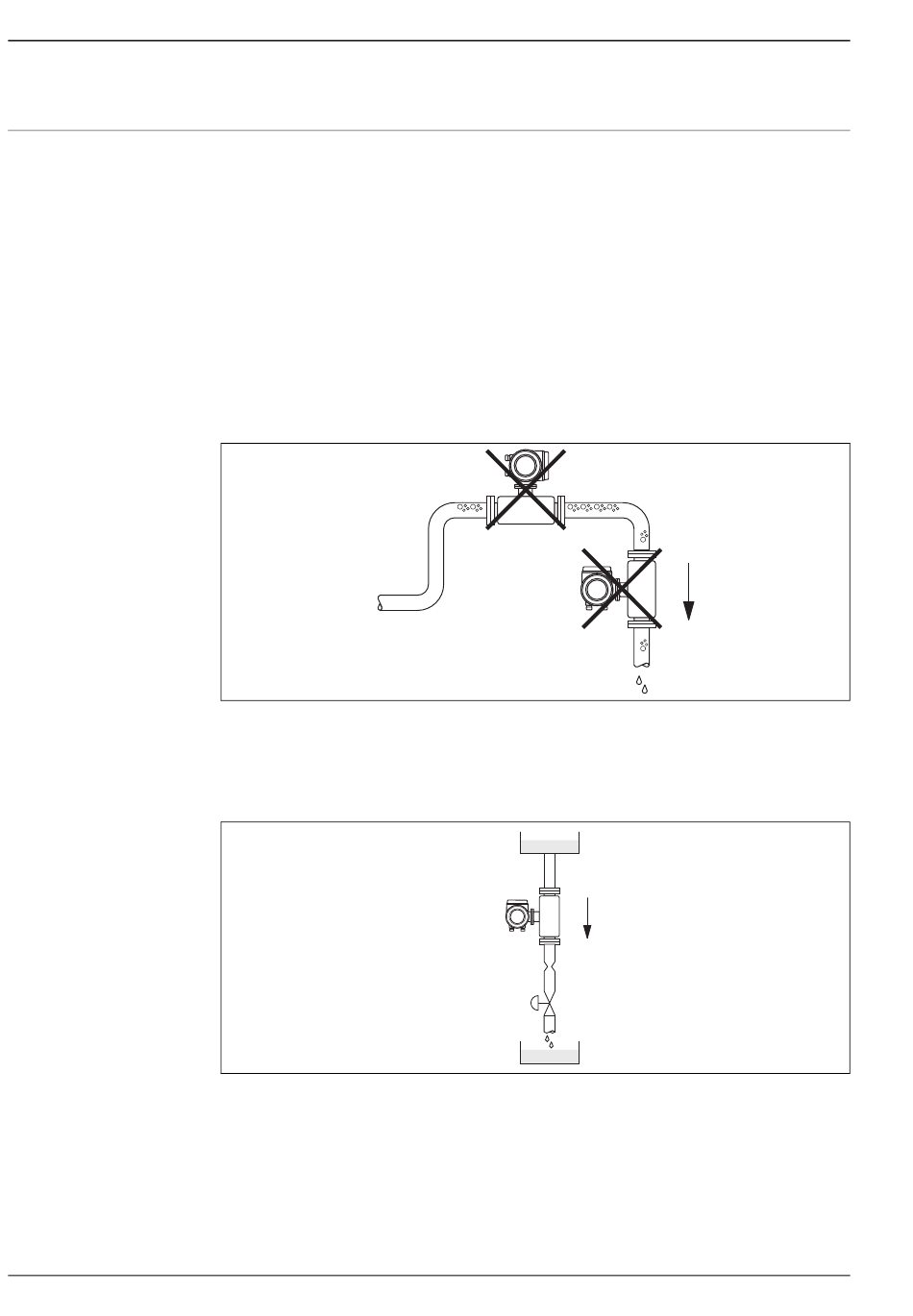

Point de montage
La formation de bulles d'air ou de gaz dans le tube de mesure peut dégrader les performances de l'appareil.
Eviter de ce fait un montage aux points suivants dans la conduite :
• Pas d'installation au plus haut point d'une conduite. Risque de formation de bulles d'air !
• Pas d'installation immédiatement avant une sortie de conduite dans un écoulement gravitaire.
Le conseil d'installation représenté dans la suite permet cependant le montage dans un écoulement gravitaire
ouvert. Les restrictions ou la mise en place d'une vanne de section inférieure au diamètre nominal évitent le
fonctionnement à vide du capteur pendant la mesure.
Montage dans un écoulement gravitaire (par ex. en dosage)
1 Cuve de réserve
2 Capteur
3 Diaphragme, restriction (voir tableau suivant)
4 Vanne
5 Cuve de remplissage
1
2
3
4
5
