SUPPORT DE BRÛLEUR
BRÛLEUR
DÉTECTEUR DE FLAMME
(SOUS LE BRÛLEUR)

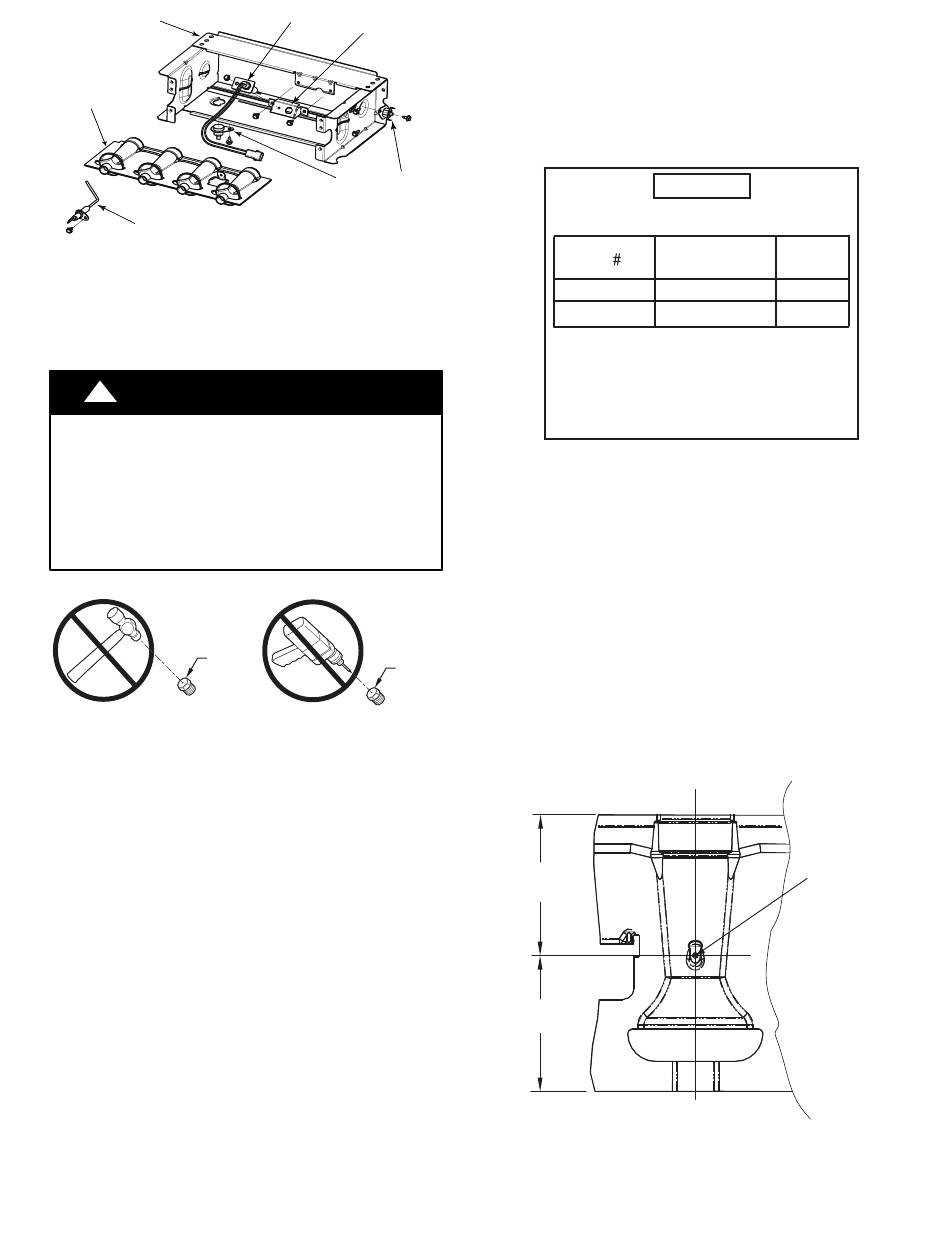

Figure 3 − Ensemble de brûleur
SÉLECTION/DÉTARAGE DES
BUSES
MISE EN GARDE
!
RISQUE DE DOMMAGES À L'APPAREIL
Le non−respect de cette mise en garde pourrait
entraîner des dommages à l'appareil.
N'agrandissez PAS les buses des brûleurs à l'aide
d'une perceuse. Un perçage inadéquat peut produire
des ébarbures, une ovalisation des orifices, etc. Si
l'orifice des buses doit être modifié, changez les
buses. (Consultez la Figure 4.)
BUSE DE
BRÛLEUR
Figure 4 − Buse de brûleur
Reportez−vous à la plaque signalétique de la trousse de
conversion 342014−201 pour déterminer la dimension de
la buse du brûleur principal. (Consultez la Figure 14.)
Le débit d'entrée de gaz indiqué sur la plaque signalétique
concerne
les installations situées à des altitudes
maximales de 610 m (2 000 pi).
Aux États−Unis, le débit calorifique des chaudières
utilisées à une altitude est supérieure à 610 m (2 000 pi)
doit être réduit de 2 pour cent par tranche de 305 m
(1 000 pi) au−dessus du niveau de la mer.
Au Canada, la capacité d'entrée doit être réduite de
5 pour cent lorsque l'altitude est de 610 m (2 000 pi) à
1 372 m (4 500 pi) au−dessus du niveau de la mer.
La plaque signalétique de la trousse de conversion tient
compte du détarage de haute altitude.
POSE DES BUSES
1. Posez les buses du brûleur principal. N'utilisez pas
de ruban Téflon. Serrez les buses à la main d'au
moins un tour complet pour prévenir un filetage
faussé, puis serrez avec la clé.
2. La trousse comporte suffisamment de buses pour la
chaudière la plus grosse. Jetez celles qui restent.
ALLUMEUR
SUPPORT D'ALLUMEUR
INTERRUPTEUR DE
RETOUR DE FLAMME
A11403
BUSE DE
BRÛLEUR
A96249
REMARQUE : Ne réinstallez PAS le collecteur pour le
moment.
POSE DES VIS POUR
MÉLANGEUR
REMARQUE : N'utilisez que les pièces dans le sac
identifiées « REQUIS POUR LA CONVERSION AU GAZ
PROPANE D'UNE CHAUDIÈRE À CONDENSATION »
PIÈCE
328456-402
FAJ5812B
REQUIS POUR LA CONVERSION AU
GAZ PROPANE D'UNE CHAUDIÈRE
À CONDENSATION À GAZ
Figure 5 − Trousse de conversion de gaz
1. Consultez la Figure 5 pour vérifier que vous avez
en main l'ensemble de vis pour mélangeur adéquat.
2. Repérez la fossette sur le tube de venturi de chaque
brûleur.
3. Si vous ne trouvez pas la fossette, consultez la
Figure 6 pour connaître l'emplacement de la vis de
mélangeur.
4. Percer un trou de 2,8 mm (7/64 po) dans chaque
fossette à l'iade de la mèche fournie.
5. Posez une vis pour mélangeur dans chaque trou
percé en l'enfonçant le plus droit possible (c.−à−d.
dans le centre du jet de gaz et perpendiculairement
à ce dernier).
6. La tête de la vis doit affleurer le dessus du venturi
du brûleur.
48,76 mm
( 1,9 po )
46,96 mm
(1,8 po)
Figure 6 − Emplacement de la vis de mélangeur
4
337923-701
CONTIENT :
QUANTITÉ
DESCRIPTION
MÈCHE
1
7
VIS
Percez avec
une mèche
de 7/64 po
A11294
A11460
