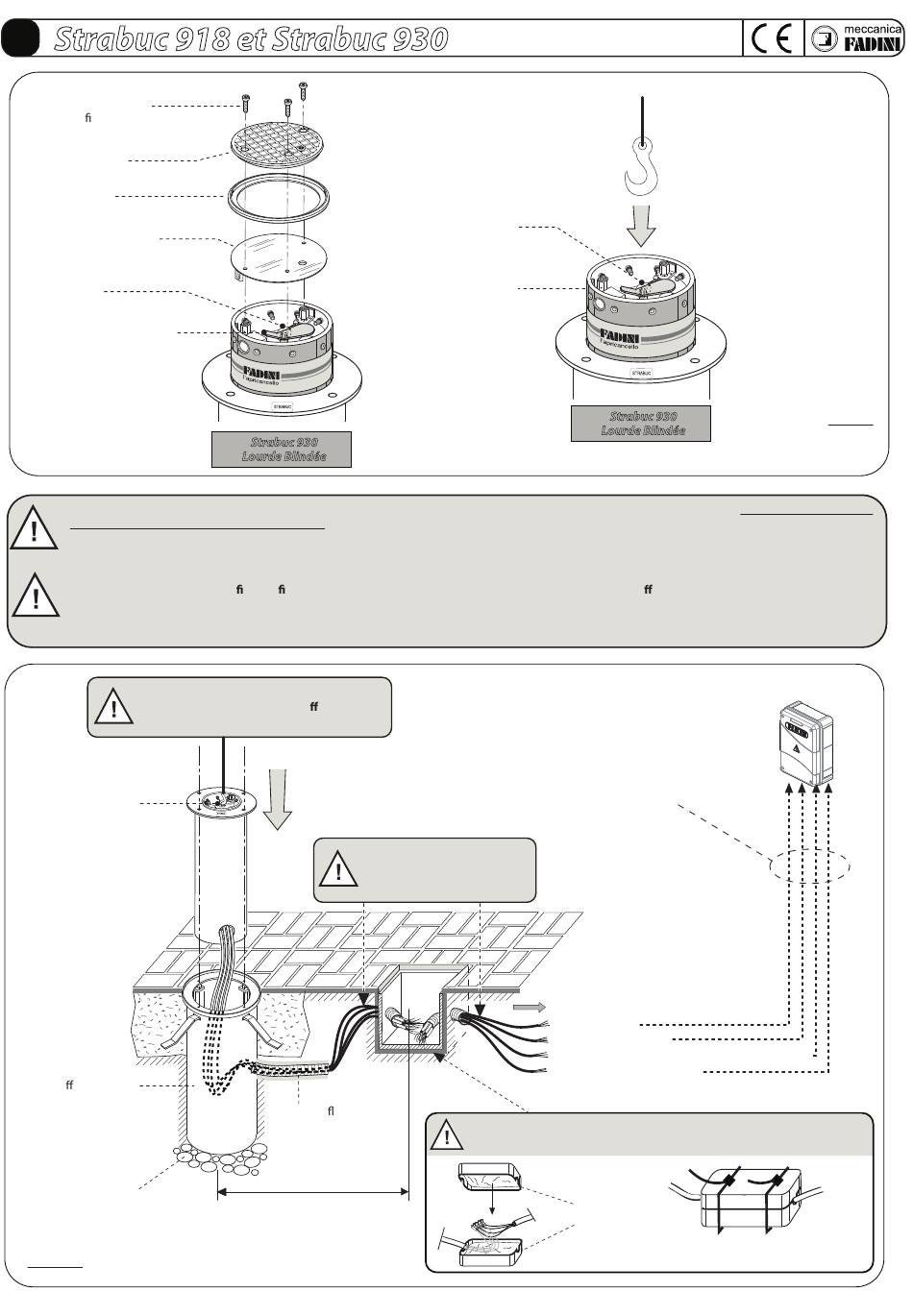

Strabuc 918 et Strabuc 930
F
6)
Vis M10x30 TEI
de xation
Couvercle
Joint en
caoutchouc
Bride de serrage
protège-angle perforée
Œillet
d'accrochage
Papillon de sécurité
couvre-serrure
de déverrouillage
ATTENTION: comme la Strabuc 918 ou la Strabuc 930 sont equipées de série des câbles de 10 m de longueur chacun, il faut éviter d'arracher
ou mettre sous tension les câbles électriques durant l'installation de la borne escamotable. En cas d'entretien ou enlèvement de la Strabuc 918
ou de la Strabuc 930, ON NE DOIT PAS COUPER LES CABLES ELECTRIQUES, mais les déboîter de la tuyauterie.
ATTENTION: nous vous conseillons d'évaluer soigneusement la distance entre la borne escamotable installée et le programmateur Elpro S40:
lorsque la Strabuc 930 est en lée et xée, tous les câbles électriques doivent se poser au fond du Co rage perdu et rester libres.
Si la distance est plus grande, vous devez réaliser des rallonges ayant des raccords hermétiques (à l'aide des boîtes de jonction) à l'intérieur
d'un puits de dérivation et d'inspection, conformément à la bonne pratique d'installation: cela permettra de garantir le bon fonctionnement
de la borne escamotable pendant longtemps.
Centrer les trous du cylindre de la borne
escamotable avec ceux du Co rage perdu
cylindrique scellé dans le ciment.
Œillet
Co rage perdu
cylindrique scellé
dans le ciment au sol
Cailloux de drainage
FIG. 10
Strabuc 930
Lourde Blindée
Tirer les câbles électriques
des usagers, sans les arracher,
jusqu'au programmateur
Elpro S40
Conduite exible
ondulée
6 - 8 mètres environ
7)
Œillet
d'accrochage
Borne
escamotable
Strabuc 930
Lourde Blindée
Branchements électriques enfouis
passants à l'intérieur
d'une conduite ondulée
1 - Fin de course
2 - Alimentation 230 V
3 - Courant "Led" et Avertisseur sonore (en option)
4 - Electrovanne (en option)
Pour distances supérieures aux 10 mètres raccorder des rallonges avec
des boîtes de jonction hermétiques à l'intérieur d'un puits d'inspection.
Boîtes
de jonction
FIG. 9
Elpro S40
Fermer les boîtes de jonction
avec des colliers
