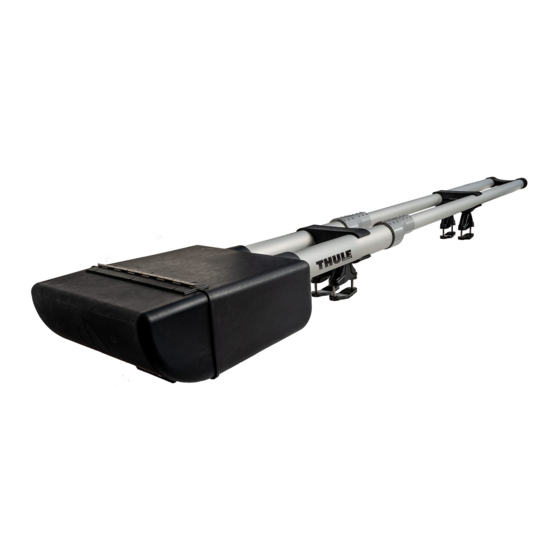

Thule RodVault ST
870011
Installation
instructions
EN

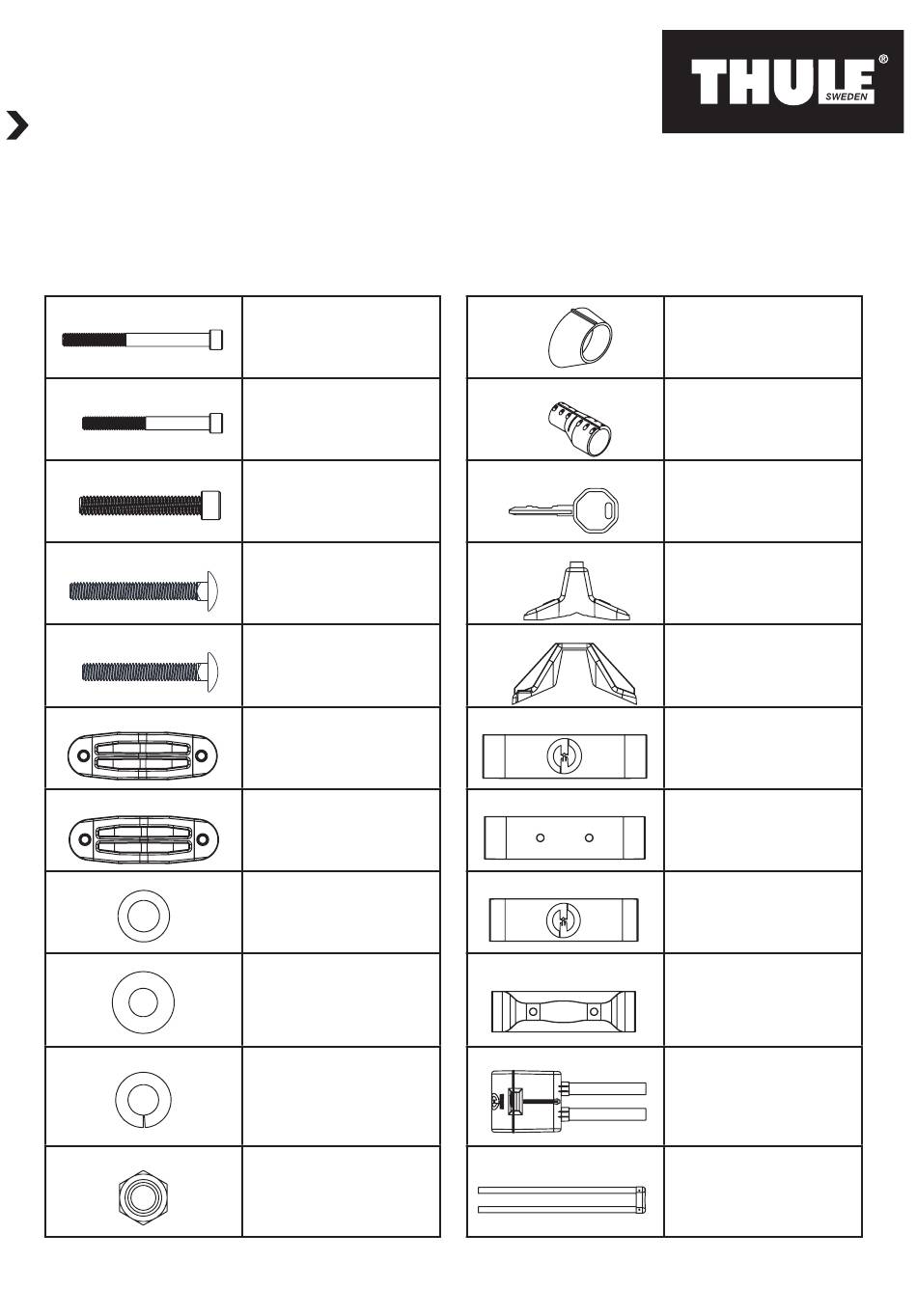

PARTS LIST
506-7390
3.5" King Bolts
2.5" King Bolt
for Thule Xsporter
2" Rack Clamp Bolts
2.5" T-slot Bolts
2.75" T-slot Bolt
for Thule Xsporter
Threaded Rack Clamp Feet
Non-Threaded T-slot Foot
Small Flat Washers
Large Flat Washers
Lock Washers
T-slot Nuts
Coupler Inserts
Couplers
Set of Keys
Rack Clamps
Rack Clamp Covers
Large Tube Clamp Top
Large Tube Clamp Bottom
Small Tube Clamp Top
Small Tube Clamp Bottom
Reel Housing Section
Nose Cone Section
1
Table des Matières
Manuels Connexes pour Thule RodVault ST
Sommaire des Matières pour Thule RodVault ST
-
Page 5: Liste Des Pièces
Thule RodVault ST 870011 Instructions d'installation LISTE DES PIÈCES Boulons d'ancrage de Inserts de coupleurs 3,5 pouces (8,9 cm) Boulon d'ancrage de 2,5 pouces (6,4 cm) pour Coupleurs Thule Xsporter Boulons de bride de support Ensemble de clés (2 pouces (5c1 mm)) Boulons à... -
Page 6: Outils Requis Pour L'installation
Thule RodVault ST 870011 OUTILS REQUIS POUR L'INSTALLATION • Clé hexagonale de 1/4 po (6 mm) (incluse) • Clé hexagonale de 4 mm (incluse) • Clé de 1/2 po (13 mm) (non incluse) PARTIE 1 - DÉBALLAGE Retournez l'appareil et assurez-vous que les tubes Retirez toutes les pièces du carton et enlevez tous... -
Page 7: Montage Fente En T/Section Pointe Du Nez
Faites glisser les 2 boulons à fente en T dans la fente et serrez les boulons d'ancrage fixant l'ensemble en T (pour le Thule Xsporter, utilisez des boulons à du montage de la pointe du nez. Retournez l'unité fente en T plus longs de 2,75 po (7 cm)) et placez les pieds de la bride de support sous la À... - Page 8 Faites glisser les 2 boulons à fente en T dans la fente bobine, positionnez l'ensemble du montage sur en T (pour le Thule Xsporter, utilisez des boulons à la traverse avant en vous assurant que le boîtier fente en T plus longs de 2,75 po (7 cm)) de la bobine repose sur la traverse arrière avec...
