Thule RodVault ST
870011
FERRAMENTAS NECESSÁRIAS PARA INSTALAÇÃO
• Chave hexagonal de 6 mm (1/4") (inclusa)
• Chave hexagonal de 4 mm (inclusa)
• Chave de 13 mm (1/2") (não inclusa)
PARTE 1 – DESEMBALANDO
1. Remova todas as peças da embalagem e remova
todas as espumas
2. Desembale todas as peças para conferir se você tem
tudo
PARTE 2 – MONTAGEM DO TUBO USANDO O
ACOPLADOR
1. Coloque o Compartimento do rolo em uma superfície
plana e lisa, com a abertura em T virada para cima

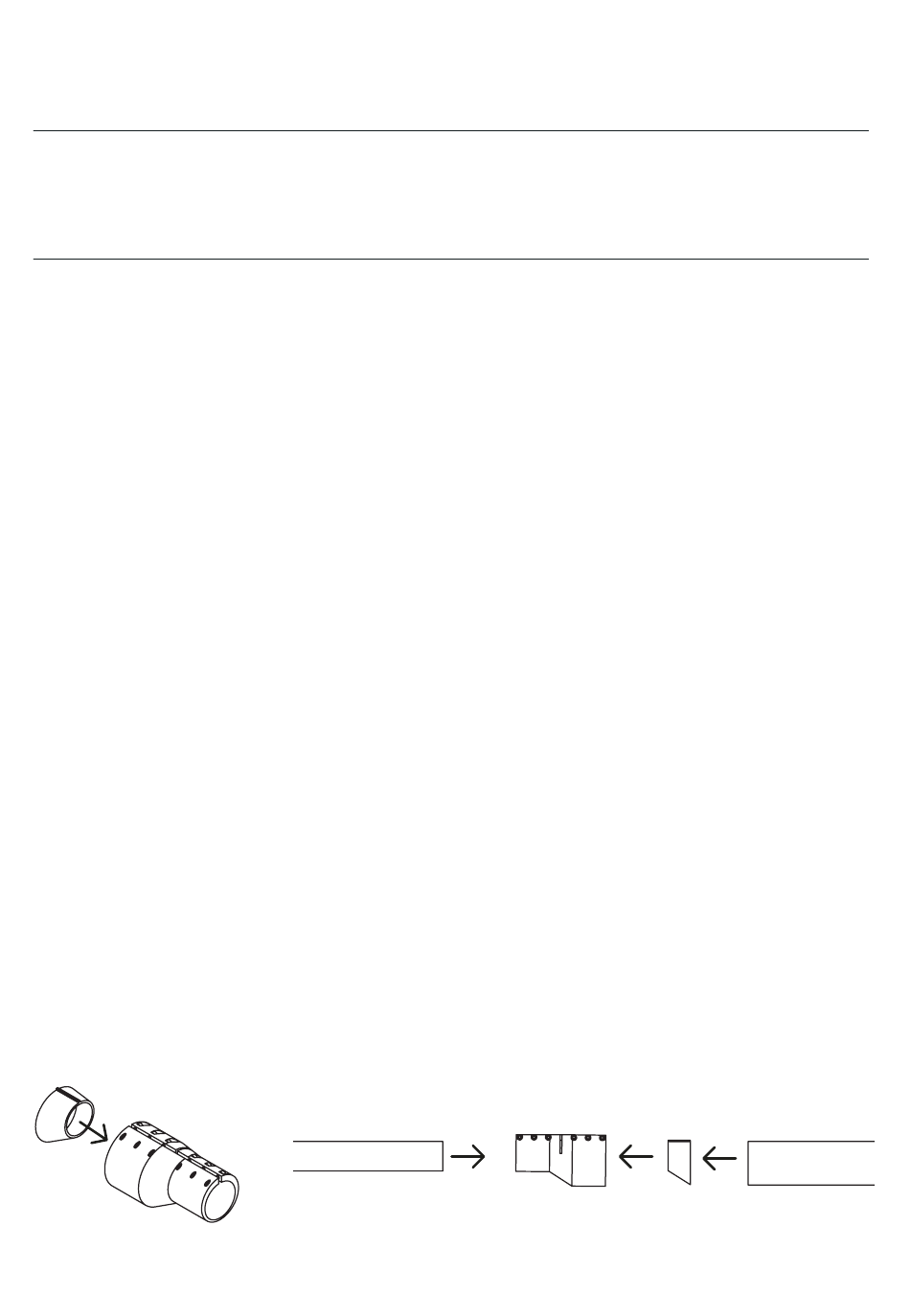

2. Coloque o Encaixe do acoplador no Acoplador.
Alinhe a guia do encaixe na abertura do acoplador.
Ver Figura 1
3. Insira os tubos grandes no Compartimento do
rolo dentro da ponta maior do Acoplador com as
aberturas e parafusos virados para baixo
4. Vire a unidade e certifique-se de que o tubo esteja
alinhado com o Encaixe do acoplador. Aperte os
parafusos do acoplador com a chave hexagonal
de 4 mm somente no lado maior do acoplador. O
acoplador deve estar bem encaixado. Cuide para não
apertar demais
5. Vire a unidade novamente para que a abertura em T
fique virada para cima. Insira os pinos da Seção do
cone frontal no Acoplador com os rebites virados
para cima
6. Vire a unidade novamente e certifique-se de que os
tubos estejam alinhados com o Encaixe do acoplador.
Aperte os parafusos restantes do acoplador Os tubos
devem ser fixados no acoplador sem movimento.
Certifique-se de não ter apertado em excesso. Ver
Figura 2
Figura 1
14
PARTE 3 – MONTAGEM NO VEÍCULO
Com os tubos montados e o acoplador preso, coloque
a unidade no topo do seu veículo onde deseja montá-la.
Certifique-se de que ela esteja suficientemente à frente para
dar espaço ao porta-malas traseiro do veículo, se houver.
Observação: Dependendo da posição das suas barras
transversais e do espaço do porta-malas traseiro, há três
métodos para montar o Rod Vault ST, conforme a posição
desejada para o seu veículo. Veja as imagens abaixo. Depois
de colocar o Rod Vault com o tubo montado completo no
topo do veículo, anote a posição das suas barras transversais
para identificar qual configuração de montagem você usará.
A maioria das pessoas usa a configuração Abertura em T/
Seção Frontal.
Depois de identificar a configuração de montagem que você
vai usar para o alinhamento com suas barras transversais,
remova a unidade do topo do veículo e siga os passos abaixo
para fixar as peças de montagem.
Dependendo da sua configuração de montagem, você terá
peças não utilizadas ao concluir a montagem.
Figura 2
