_________________________________________________________________________
DU TABLEAU DE REPORT D'EXPLOITATION
TR3000
NOTICE D'UTILISATION
TR3000
CODE NUG 31306
__________________________________
1 – Introduction
__________________________________
2 - Encombrement – Fixation
__________________________________
3 - Installation – Raccordement
__________________________________
4 - Fonctionnement - Contrôle - Essai
__________________________________

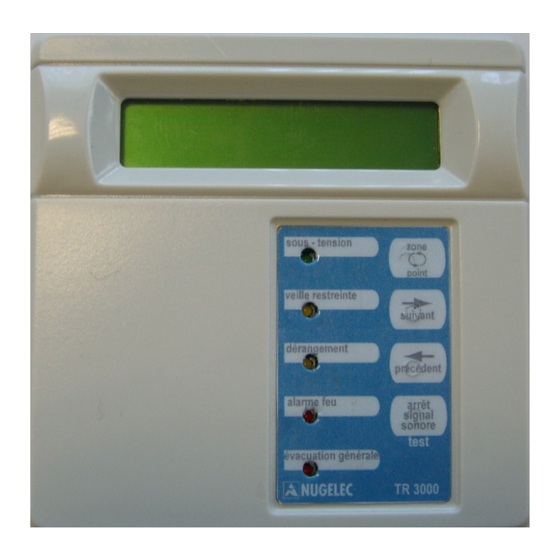

5 - Description de la face avant
__________________________________
6 - Caractéristiques techniques
__________________________________
7 - Maintenance – Entretien
__________________________________
8 - Incidents éventuels
__________________________________
ZNO1026300C 04/2009
p2
p3
p3
p10
p10
p11
p12
p12
Publicité
Table des Matières
Manuels Connexes pour COOPER Safety TR3000
Sommaire des Matières pour COOPER Safety TR3000
- Page 1 _________________________________________________________________________ NOTICE D’UTILISATION DU TABLEAU DE REPORT D’EXPLOITATION TR3000 CODE NUG 31306 __________________________________ 1 – Introduction __________________________________ 2 - Encombrement – Fixation __________________________________ 3 - Installation – Raccordement __________________________________ 4 - Fonctionnement - Contrôle - Essai __________________________________ 5 - Description de la face avant...
-
Page 2: Généralités
2006. Ce tableau de report d’exploitation possède un - 1 alimentation secourue PV d'essai privé du CNPP attestant qu'il est conforme comme report d'exploitation. 1.2. Description Voici la description du système de sécurité incendie (SDI) dans lequel évolue le TR3000. Section à utiliser voir paragraphe _____________________________________________________________________________________... -
Page 3: Dimensions
76mm 82mm Une fois l’installation terminée, l’installateur doit impérativement coller les deux étiquettes transparentes NUGELEC fournies avec le TR3000 sur les côtés du tableau de report d’exploitation de la manière suivante : 3. Installation raccordement 3.1. Configuration des tableaux de reports d’exploitation TR3000 : La configuration est effectuée à... - Page 4 Acquit buzzer local : Il permet grâce au bouton-poussoir « arrêt signal sonore », de stopper uniquement le buzzer du TR3000 sur lequel vous avez appuyé. Pour adresser le tableau de report TR3000, veuillez configurer les switchs 5 à 8 comme suit : Intermédiaire Pos N°...
-
Page 5: Raccordement Des Tableaux De Report D'exploitation Tr3000
La liaison est réalisée par câble 3 conducteurs 8/10ème ou 9/10ème de catégorie CR1. Le nombre maximum de TR3000 est de 7 pour ECA, ECB et TSM. Nota : Les tableaux de reports TR3000 à afficheur LCD peuvent être raccordés ensemble sur une même ligne. Ils peuvent être placés dans n’importe quel ordre. - Page 6 TR3000 TR3000 Exemple avec une installation où la centrale est un ECS Sensea.EC et où il y a 5 TR3000 : Dans ce cas, vous devez utiliser l’alimentation interne de l’ECS et donner à chacun de vos TR3000 une adresse : le premier aura l’adresse 1, le deuxième l’adresse 2 et ainsi de suite jusqu’à l’adresse 5.
- Page 7 De plus, si il y a plus de 15 TR3000 avec Sensea.EC ou plus de 7 avec TSM, certains ne pourront pas avoir d’adresse. Dans ce cas, vous devrez utiliser le mode intermédiaire (voir chapitre 3.1 Configuration des tableaux de report d’exploitation TR3000).
- Page 8 Toutefois, si cette longueur maximale de 300m ne vous suffit pas, vous pouvez utiliser des dérivations qui permettront d’utiliser des sections de câbles plus grandes dans le but d’augmenter la distance maximale de raccordement des TR3000. Pour le câblage, vous devez vous basez sur l’exemple ci-dessous :...
- Page 9 ZNO1026300C – 04/2009 Cette méthode permet de savoir si votre dernier report sur la ligne est correctement alimenté. A chaque segment, vous devez connaître le nombre de reports connectés après celle-ci. Vous devez calculer pour chaque segment la chute de tension correspondante, puis vous devez les additionner. Le résultat de leur addition doit vous retourner un résultat inférieur à...
-
Page 10: Etape De Mise En Route
Il est accompagné par la sonnerie continue du buzzer. Ce voyant décrit un défaut de la centrale lorsqu’il allumé sans informations sur l’afficheur LCD. En revanche, en cas de « Défaut Liaison » entre la centrale et le TR3000, le voyant dérangement est allumé... -
Page 11: Description Des Boutons-Poussoir
Tension d’alimentation : 10Vcc à 28Vcc. Consommation en veille : 15mA sous 24V en veille, 17,8mA sous 24V en dérangement, 17,7mA sous 24V en alarme feu IP : 30 IK : 04 Les borniers du TR3000 peuvent acceptés au maximum des câbles CR1 9/10ème. _____________________________________________________________________________________... -
Page 12: Maintenance, Entretien
L’afficheur n’affiche pas « ZD - Problème d’initialisation - Appuyer sur le bouton « test » EN VEILLE » ou « TR3000 » lors du démarrage Recyclage Ne jetez pas les piles et les appareils hors d’usage avec les ordures ménagères. Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à...
