Tableau de report d'exploitation CMSI
Table des matières
1- INTRODUCTION ................................................................................................................2
2- ENCOMBREMENT , FIXATION .........................................................................................2
3- CARACTERISTIQUES TECHNIQUES ..............................................................................2
4- CABLAGE .........................................................................................................................3
5- CONFIGURATION .............................................................................................................3
6- MISE EN SERVICE ............................................................................................................4
7- CONTRÔLE , ESSAI ..........................................................................................................4
8- DESCRIPTION ..................................................................................................................5
9- INCIDENTS EVENTUELS .................................................................................................6
10- MAINTENANCE ENTRETIEN ..........................................................................................7
11- CONDITIONS GENERALES DE GARANTIE ..................................................................7
12- NOTE SUR LE RECYCLAGE ..........................................................................................7
COOPER séCuRité sAs
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex
Assistance Technique Téléphonique
0 820 867 867
( n° Indigo 0,118 €TTC/min )
NOTICE D'UTILISATION
TR3100

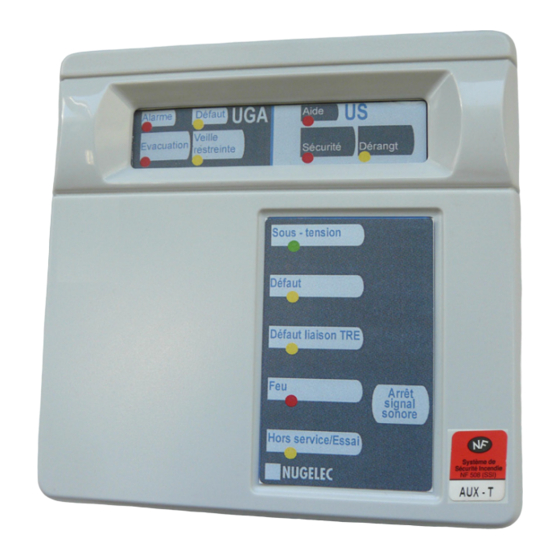

* Photo non contractuelle
Pour la protection de l'environnement : papier 100% recyclé
TRE CMSI UGA/US:
réf. 31314
ZNO1028600
En raison de l'évolution des normes et du matériel, toutes les
caractéristiques et présentations figurant sur cette notice sont
données à titre indicatif, elles ne constituent pas un engagement
de notre part, et nous nous réservons le droit d'effectuer, sans
préavis, toute modification ou amélioration.
Publicité
Manuels Connexes pour COOPER Safety Nugelec CMSI TR3100
Sommaire des Matières pour COOPER Safety Nugelec CMSI TR3100
-
Page 1: Table Des Matières
NOTICE D’UTILISATION Tableau de report d’exploitation CMSI TR3100 * Photo non contractuelle Table des matières 1- INTRODUCTION ........................2 2- ENCOMBREMENT , FIXATION ..................2 3- CARACTERISTIQUES TECHNIQUES ................2 4- CABLAGE .........................3 5- CONFIGURATION ......................3 6- MISE EN SERVICE ......................4 7- CONTRÔLE , ESSAI ......................4 8- DESCRIPTION ........................5 9- INCIDENTS EVENTUELS ....................6 10- MAINTENANCE ENTRETIEN ..................7... -
Page 2: 1- Introduction
1- INTRODUCTION Le tableau de report d'exploitation à voyant est associé à un CMSI Sensea.CM permettant de renvoyer des informations de synthèse liées à l'état du CMSI. Le tableau de report d'exploitation à voyant est constitué de deux circuits électroniques intégrés dans un boîtier. -
Page 3: 4- Cablage
4- CABLAGE Le raccordement doit être fait avec le CMSI débranché de la ligne des tableaux de reports et la pile du TRE doit être déconnectée. -La liaison est réalisée par 2 câbles 1 paires 8/10 ème ou 9/10 ème de catégorie C2 placés dans des cheminements techniques protégés, ou de catégorie CR1. -
Page 4: 6- Mise En Service
6- MISE EN SERvICE 1 Avant tout, séparer les deux parties du boîtier. 2 Fixer la partie arrière du boîtier en position murale Utiliser des chevilles de 6mm et des vis type TC 4x25mm (mini) à tête cylindrique cruciforme 3 Câbler le tableau suivant le plan de câblage. 4 Configurer le tableau report. -
Page 5: 8- Description
8- DESCRIPTION Bouton "Arrêt signal sonore" Ce bouton permet d’avoir une fonction Arrêt signal sonore du buzzer du tableau uniquement. Ce bouton permet de faire un test des voyants et du buzzer avec un appui de plus de trois secondes. Buzzer Le buzzer est en fonctionnement : - sur défaut... -
Page 6: 9- Incidents Eventuels
8- DESCRIPTION Description des voyants de la partie TRE « sous-tension » (voyant vert) indique si le tableau est alimenté. « Défaut» (voyant jaune) indique la synthèse des voyants Défaut du CMSI. « Défaut liaison tRE » (voyant jaune) indique un dé- faut sur la ligne communication. -
Page 7: 10- Maintenance Entretien
10- MAINTENANCE ENTRETIEN L’installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré soit par un technicien attaché à l’établissement, soit par un professionnel qualifié. Le personnel de l’établissement doit être initié au fonctionnement du système d’alarme. L’exploitant doit s’assurer du bon fonctionnement du système d’alarme.
