NOTICE D'UTILISATION DU BOÎTIER
COOPER SECURITE SAS
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex
Assistance technique téléphonique
0 820 867 867 ( n° Indigo 0,1118 € TTC /min )
NON-STOP ASCENSEUR
Pour la protection de l'environnement : papier 100% recyclé.
1 Introduction
2 Fixation
3 Installation
raccordement
4 Fonctionnement
contrôle, essai
5 Caractéristiques
techniques
6 Maintenance
entretien
7 Incidents éventuels
Boîtier non-stop ascenseur : Réf. : NUG32080
ZNO1023700 D 07/2012
En raison de l'évolution des normes et du matériel, toutes les
caractéristiques et présentations figurant sur cette notice sont
données à titre indicatif, elles ne constituent pas un engagement
de notre part, et nous nous réservons le droit d'effectuer, sans
préavis, toute modification ou amélioration.
pages
2
2
2 - 3
3
4
4
4

Publicité

loading

Sommaire des Matières pour COOPER Safety NUGELEC NUGNUG32080

  • Page 1 NOTICE D'UTILISATION DU BOÎTIER NON-STOP ASCENSEUR pages 1 Introduction 2 Fixation 3 Installation 2 - 3 raccordement 4 Fonctionnement contrôle, essai 5 Caractéristiques techniques 6 Maintenance entretien 7 Incidents éventuels Boîtier non-stop ascenseur : Réf. : NUG32080 Pour la protection de l’environnement : papier 100% recyclé. COOPER SECURITE SAS ZNO1023700 D 07/2012 Parc européen d’entreprises II Rue Beethoven - BP 10184 63204 RIOM Cedex...

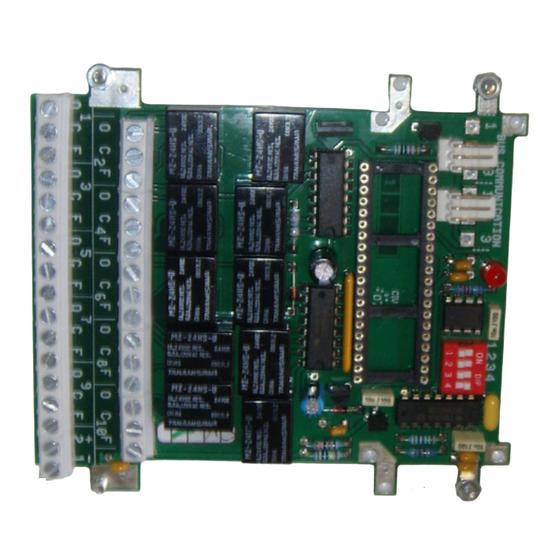

  • Page 2 INTRODUCTION Le boîtier non-stop ascenseur a été conçu dans le plus Le boîtier non-stop ascenseur permet, par l’intermédiaire de ses 10 relais, d’empêcher l’arrêt d’un ascenseur strict respect des exigences réglementaires et normatives. aux étages sinistrés. Ce boîtier doit être utilisé avec les produits Nugelec de la gamme CMSI ET/MT. NOTA : Les boîtiers non-stop ascenseur peuvent fonctionner que si le CMSI ET/MT est équipé de la carte interface Bus (réf NUG31313). Cette carte n’est pas nécessaire sur la gamme ECA 4000 et ECB 4000.
  • Page 3 e boîtier non-stop ascenseur devra être relié au CMSI on pourra relier d’autres boîtiers non-stop ascenseur, ET/MT par l’intermédiaire de la carte bus interne/ au premier par l’intermédiaire du connecteur “Bus externe (réf : NUG 31313).Voir photo ci-contre. Le câble communication” laissé libre. deux paires doit être relié d’un côté à la carte interface bus interne/externe (réf : NUG 31313) et de l’autre au connecteur d’entrée de la carte non-stop ascenseur (repère 1 du schéma). Formule pour calculer la distance maximale entre le boîtier et la centrale (pour chacune des 3 voies de la carte Bus int / ext) : l = 10000 / N l : est la longueur en mètre entre la centrale et le boîtier N : est le nombre de relais à commander Par exemple si l’on doit commander 10 relais Non stop ascenseur la longueur maximale du câble reliant la centrale au boîtier sera de : L= 10000 / 10 = 1000 m On peut raccorder jusqu’à 5 boîtiers non-stop ascenseur Si l’on a besoin de plus de relais pour la même distance, il faut placer une deuxième voie de la carte interface au CMSI ET/MT. (refaire alors le calcul pour cette voie) Les différents boîtiers non-stop ascenseur pourront être Nécessité de plus de 10 contacts dans un même local câblés en étoile. ascenseur : Si on a besoin de plus de 10 contacts pour réaliser les non-stop ascenseur dans un même local ascenseur, 3.2. Configuration des boîtiers non-stop ascenseur La configuration est effectuée à l’aide du commutateur 4 switchs. On attribue grâce à ce commutateur un numéro de carte au boîtier non-stop ascenseur que le CMSI pourra reconnaître. Numéro du boîtier Switch 1 Switch 2 Switch 3 Switch 4 FONCTIONNEMENT CONTRÔLE ESSAI...
  • Page 4 CARACTÉRISTIQUES TECHNIQUES - 1 entrée de raccordement avec le CMSI ET/MT (repère 1 du schéma) - 1 sortie de raccordement avec d’autres boîtiers non stop ascenseur (repère 2 du schéma) - 10 sorties non-stop ascenseur libres de tous potentiel (repère 3 du schéma) Tension nominale : 24Vcc Consommation à vide (relais non alimentés) : 10mA Consommation en charge (relais alimentés) : 10mA + 20mA par relais alimentés Type de contact O F : 1A / 48V Dimensions (mm) : 250 x 200 x 107 MAINTENANCE ENTRETIEN L’installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré : - soit par un technicien attaché à l’établissement - soit par un professionnel qualifié Le personnel de l’établissement doit être initié au fonctionnement du système d’alarme. L’exploitant doit s’assurer du bon fonctionnement du système d’alarme. En cas de disfonctionnement, l’exploitant de l’établissement doit faire effectuer sous sa responsabilité les remises en état le plus rapidement possible. INCIDENTS ÉVENTUELS L’installation doit être maintenue en bon état de fonctionnement. Cet entretien doit être assuré : - soit par un technicien attaché à l’établissement - soit par un professionnel qualifié Le personnel de l’établissement doit être initié au fonctionnement du système d’alarme. L’exploitant doit s’assurer du bon fonctionnement du système d’alarme. En cas de disfonctionnement, l’exploitant de l’établissement doit faire effectuer sous sa responsabilité les remises en état le plus rapidement possible. Anomalie Causes possible Vérification Led Rouge de la carte ne s'éteint jamais -Problème de communication -Vérifier le branchement -Faire un Reset du CMSI -Vérifier la configuration des switchs Led Rouge de la carte ne s'allume jamais -Problème de communication -Vérifier le branchement -Problème d'alimentation...
