Voies 4 et 5 – Bornes 10 à 15
Entrées ZONE-1 et ZONE-2
L'IPM supporte des appareils 2-fils de Kidde Fenwal et Apollo.

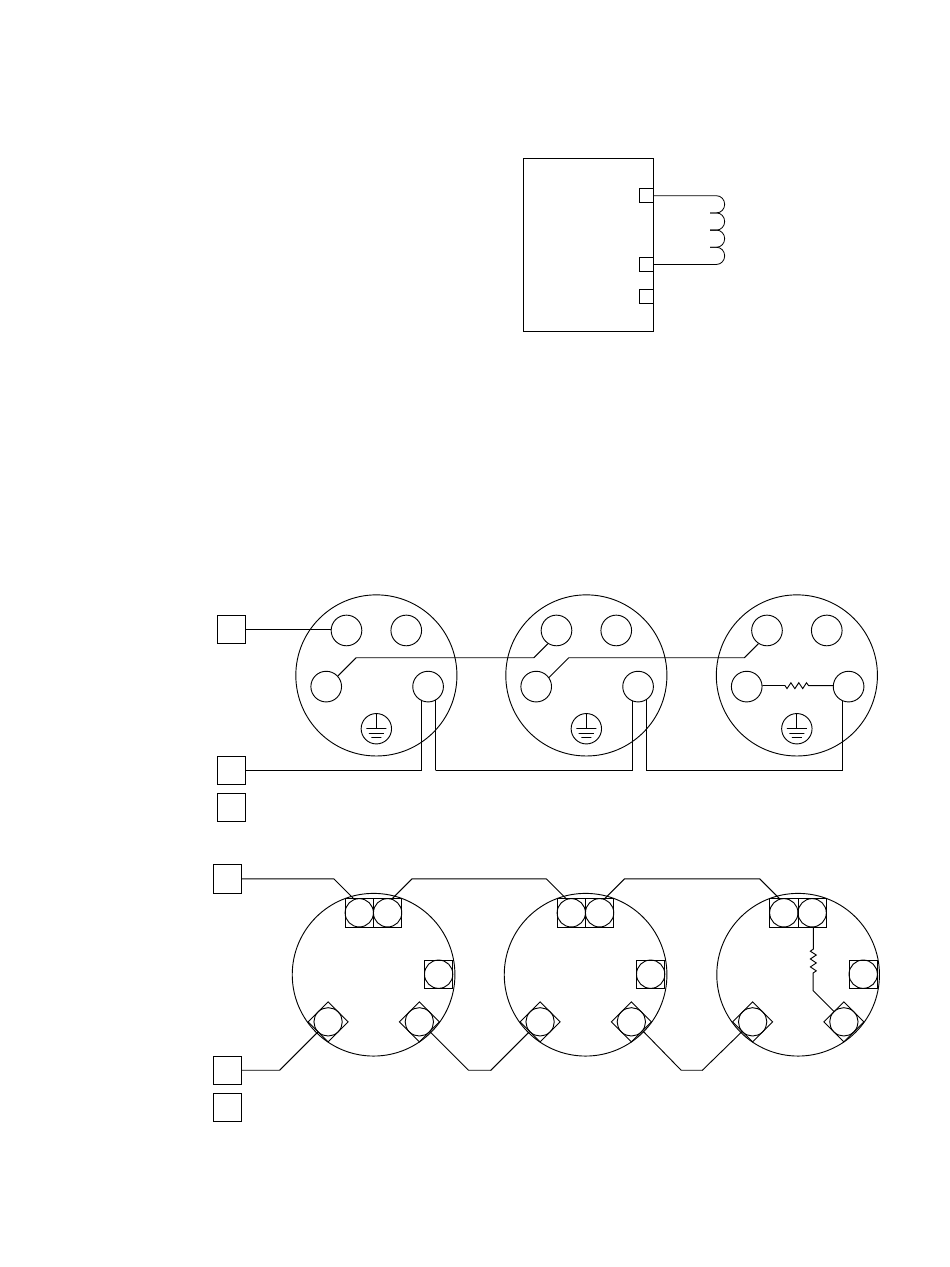

La Figure 3-55 représente le câblage pour les détecteurs
Apollo connectés à la Voie 4 de l'IPM via les bornes 10 et 11.
La Figure 3-56 représente le câblage type pour les détecteurs
Kidde Fenwal connectés à la Voie 5 de l'IPM via les bornes 13
et 14.
Les Voies 4 et 5, repérées "Zone-1" et "Zone-2" sur la légende
de câblage des modules, supportent n'importe quelle marque
de détecteurs mais un mélange de ces marques ne peut pas
être pris en charge que ce soit par une voie unique ou bien le
module complet.
Notes: 1. Les appareils à contact tels que les détecteurs
thermiques Fenwal peuvent être utilisés sur les
entrées ZONE 1 et 2 si une supervision de type
NFPA Class B a été sélectionnée.
2. Les circuits de déclenchement d'appareil à
utiliser avec la configuration de système pour
déluge et pré action doivent être câblés à moins
de 6 mètres de l'IPM et le câble passé dans un
conduit.
+ ALIMENTATION A
ENTRÉE – / SORTIE + B
COMMUN C
+ ALIMENTATION A
ENTRÉE – / SORTIE + B
COMMUN C
14.1
IN
10
L1
-R
L1
OUT
11
12
NON UTILISÉ
13
1
2
7
14
15
NON UTILISÉ
Voie 6 – Bornes 16 à 18
Sortie Non Supervisée
Connecter le câblage externe du système sur les bornes
appropriées. Voir Figure 3-57. Aucune connexion ne devra être
effectuée sur la borne "+ Supply" ("+ Alim.").
COMMUN C
– ENTRÉE / + SORTIE B
+ ALIM. A
Figure 3-57 – Voie 6: Configuration de Sortie Non Supervisée
IN
L1
L2
L1
OUT
Figure 3-55 – Voie 4 et/ou 5: Détecteurs 2 Fils Apollo
1
3
6
7
Figure 3-56 – Voie 4 et/ou 5: Détecteurs 2 Fils Kidde Fenwal
3-44
18
SIRENE,
FEU Á ÉCLATS,
ETC.
17
16
NOTE: PAS BESOIN DE SHUNT OU
DE DIODE SUR L'APPAREIL.
PROTECTION DU CIRCUIT
FOURNIE AVEC L'IPM.
B2093
-R
L1
RÉSISTANCE
FIN DE LIGNE
L2
L1
OUT
2
RÉSISTANCE
FIN DE LIGNE
3
5 K Ω
6
7
IN
-R
5 K W
L2
A2241
1
2
3
6
A2242
95-6533
