Module de Déclenchement d'Agent Extincteur
EQ25xxARM
Le Module de Déclenchement d'Agent Extincteur EQ25xxARM
(voir Figure 2-15) offre la capacité de déclenchement d'un
agent extincteur ou de commande de pré action de déluge.
Il est commandé par la logique programmable qui se trouve
dans le Contrôleur. Des séquences de temporisation,
d'abandon et de déclenchement manuel permettent à la
sortie de l'appareil d'être programmée pour une utilisation
dans des applications uniques.
L'appareil est programmé sur site pour fonctionner dans l'un
des modes suivants:
Timed
(Temporisé) -
La sortie est activée pendant une
durée programmable sur site de 1 à
65 000 secondes.
Continuous
(Continu) -
La sortie est maintenue jusqu'au
réarmement.
Non-Latching
(Non Maintenu) -
La sortie suit l'évolution de l'entrée.

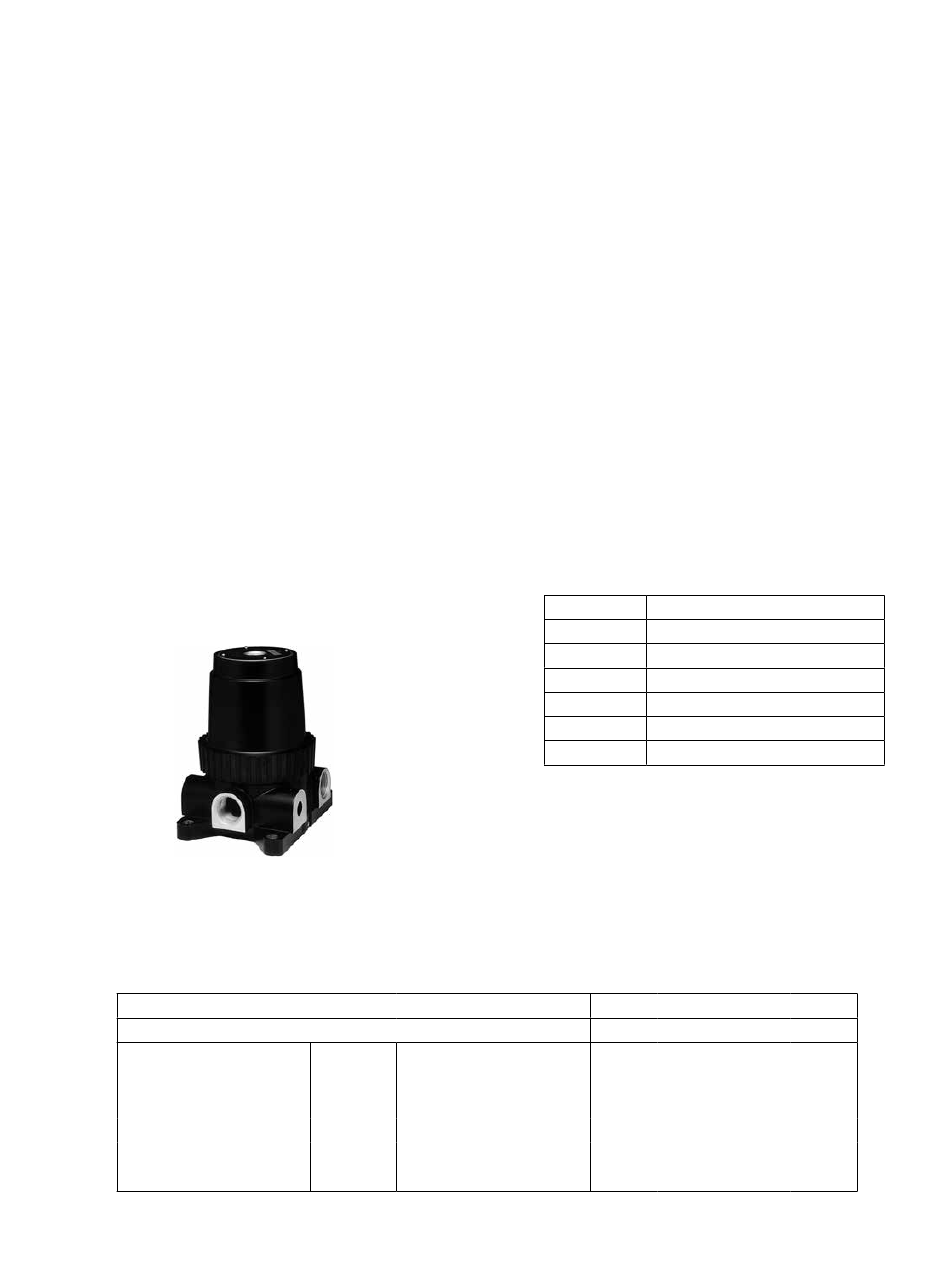

Figure 2-15 – Module de Déclenchement d' A gent Extincteur
Groupe FM du Solénoïde
B
D
E
F
G
H
14.1
Tableau 2-7 – Longueur Maximale de Câble vers les Solénoïdes Agréés FM
pour les Applications de Déluge et de Pré Action
Solénoïdes
Fabricant
ASCO
ASCO
Skinner
73218BN4UNLVNOC111C2
Skinner
73212BN4TNLVNOC322C2
Skinner
71395SN2ENJ1NOH111C2
Viking
L'appareil peut superviser et commander deux appareils
d'asservissement (configurés en 24 Vcc) qui sont programmés
et activés simultanément. Les circuits de déclenchement sont
compatibles avec différents types de systèmes de suppression
commandés par solénoïde ou déclencheur.
Le circuit de déclenchement est supervisé pour détecter les
conditions d'ouverture de ligne. Un dérangement (ouverture
de ligne ou tension d'alimentation du solénoïde inférieure à 19
V) sera indiqué sur le Contrôleur. Chaque sortie est configurée
à 2 A et des bornes d'entrée de puissance auxiliaire sont à
disposition pour une sortie 24 Vcc additionnelle si nécessaire.
Pour les applications de déluge et de pré-action, la
tension minimale d'entrée sur l' A RM et le DCIO doit être
de 21 Vcc avec une connexion vers n'importe lequel
des solénoïdes listés dans les Tableaux 2-6 et 2-7 . Le
câblage doit être conforme aux longueurs maximales
listées.
Se référer à la fiche technique de l'EQ25xxARM (90-6128) pour
plus d'information.
Tableau 2-6 – Compatibilité du Solénoïde avec le Module de
Déclenchement d' A gent Extincteur
pour les Applications de Déluge et de Pré Action
Groupe FM
B
D
E
F
G
H
Longueur Maximale de Câble
Modèle
3,5 mm²
T8210A107
56 m
8210G207
96 m
101 m
40 m
101 m
HV-274 -0601
55 m
2-11
NOTE
Appareil
ASCO T8210A107
ASCO 8210G207
Skinner 73218BN4UNLVNOC111C2
Skinner 73212BN4TNLVNOC322C2
Skinner 71395SN2ENJ1NOH111C2
Viking HV-274 -0601
2,5 mm²
1,5 mm²
1 mm²
35 m
22 m
14 m
60 m
38 m
24 m
63 m
40 m
25 m
25 m
16 m
10 m
63 m
40 m
25 m
34 m
21 m
14 m
95-6533
