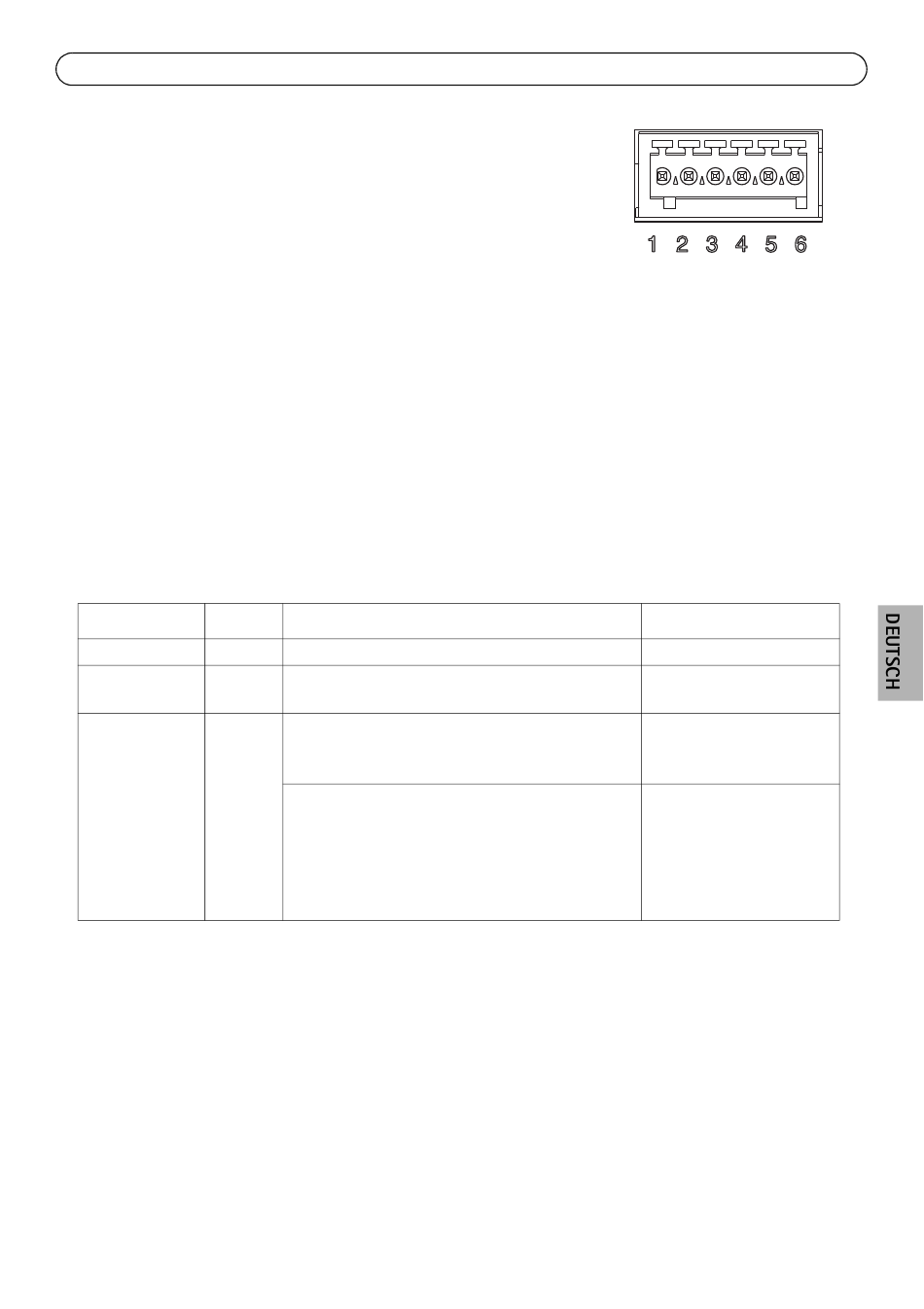

E/A-Anschluss - Wird z. B. für Bewegungserkennung,
Ereignisauslösung, Zeitrafferaufnahmen, Alarmbenachrichtigungen
usw. verwendet. Außer über die Kontakte für eine
Zusatzstromversorgung und Masse verfügt die AXIS P7214/P7210
noch über 4 weitere Kontakte, die entweder als Eingang oder als
Ausgang konfiguriert werden können. Diese Kontakte stellen die
Schnittstelle für Folgendes bereit:
• Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte
können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite
Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang
wird als aktiviert (Event Configuration > Port Status [Ereigniskonfiguration Port-
Status]) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.
• Digitaleingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem
und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-
Fensterkontakte und Glasbruchmelder. Bei Empfang eines Signals ändert sich der
Status und der Eingang wird aktiviert (Event Configuration [Ereigniskonfiguration] >
Port Status [Port-Status].).
Funktion Pol
Masse (GND) 1
3.3 V DC- 2
Ausgang
Konfigurierbar 3 - 6
(Ein- oder
Ausgang)
Hinweise
Masse
Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Digitaleingang: Zum Aktivieren mit dem
Massekontakt verbinden; zum Deaktivieren
nicht anschließen.
Digitalausgang: aktiviert: interne Verbindung
mit Masse, deaktiviert: frei bzw. nicht
verbunden. Zum Schutz vor Spannungsspitzen
muss bei der Kombination mit einem externen
Relais eine Diode parallel zur Last geschaltet
werden.
Seite 51
Spezifikationen
Max. Stromstärke =
250mA
0 bis +40V DC
Max. Stromstärke =
100mA
Max. Spannung = +40 V
DC
