Jensen CDH900 Installation page 4

CDH900

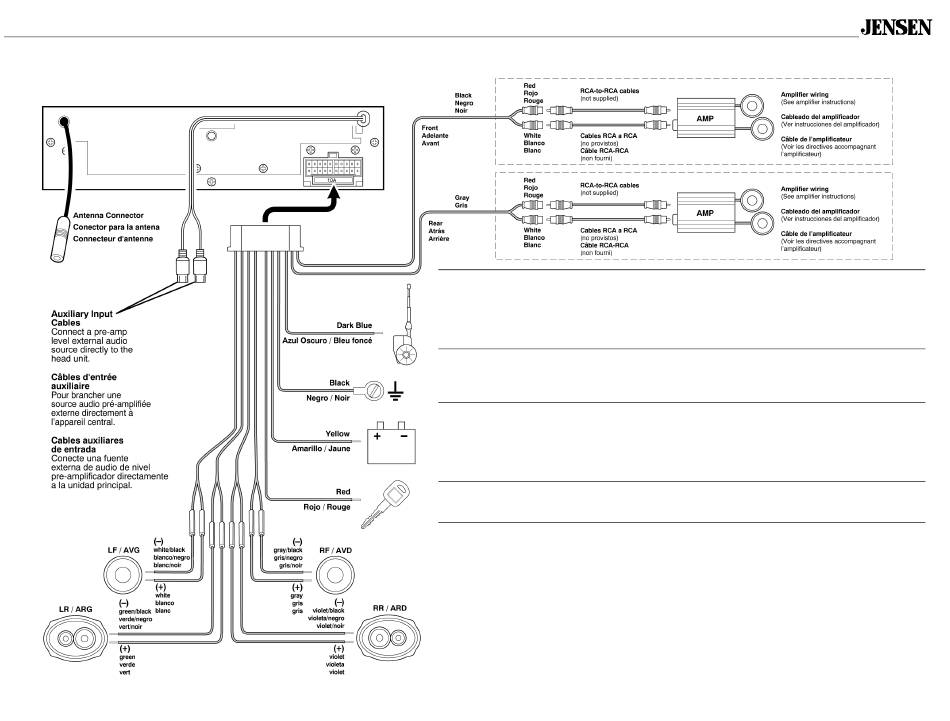

Wiring Diagram / Diagrama de cableado / Schéma de câblage
Power Antenna Alimentación de la Antena
Connect to power Conectar a la antena o al
antenna or amplifier. If not amplificador. Si no se utilizara
used, tape bare end of el cable, se debe recubrir la
wire. punta desnuda del cable.
Ground Conexión a Tierra
Connect to ground Conectar a la terminal de tierra
terminal or clean, o a una superficie limpia ysin
unpainted part of chassis. pintura, del chasis.
Memory/Battery Memoria/Batería
Connect to battery or 12 Conectar a la batería o a la
volt power source that is fuente de energía de 12 voltios
always alive. The radio que está siempre viva. La
will not work if this wire is radio no funcionará si este
not connected. cable no está conectado.
Accessory/Ignition Accesorio/Ignición
Connect to existing radio Conectar al cable de la radio o
wire or radio fuse. al fusible de la radio.
Fuses Fusibles
When replacing a fuse, Cuando reemplace un fusible
make sure new fuse is asegúrese que el fusible nuevo
correct type and sea del tipo correcto y tenga el
amperage. Using an amperaje adecuado. Si utiliza
incorrect fuse could un fusible incorrecto puede
damage radio. The dañar la radio. El CM9521 usa
CM9521 uses one 10 amp solo un fusible de 10 amperios
fuse located in the filter ubicado en la caja del filtro.
box. • Fusible AGC de 10 Amperios
• 10 amp fast blow AGC disparo rápido.
4
Antenne à commande électrique
Branchez à l'antenne à commande
électrique ou à l'amplificateur. S'il
n'est pas utilisé, recouvrez
l'extrémité dénudée du fil de ruban
isolant.
Mise à la tere
Connectez à la borne de mise à la
terre ou à un point métallique
propre, non peint, du châssis.
Mémoire/Batterie
Connectez à la batterie ou à une
source d'alimentation 12 volts
toujours sous tension. La radio ne
fonctionnera pas si ce fil n'est pas
branché.
Accessoires/Allumage
Connectez au fil de la radio
existante ou au fusible du radio.
Fusibles
Lors du remplacement d'un fusible,
assurez-vous que le fusible de
remplacement est du type et de la
puissance appropriés. L'utilisation
d'un fusible non approprié pourrait
endommager la radio. Le CM9521
utilise un fusible de 10 ampères
situé dans la boîte de filtre.
• 10 A à fusion rapide, type AGC
®
