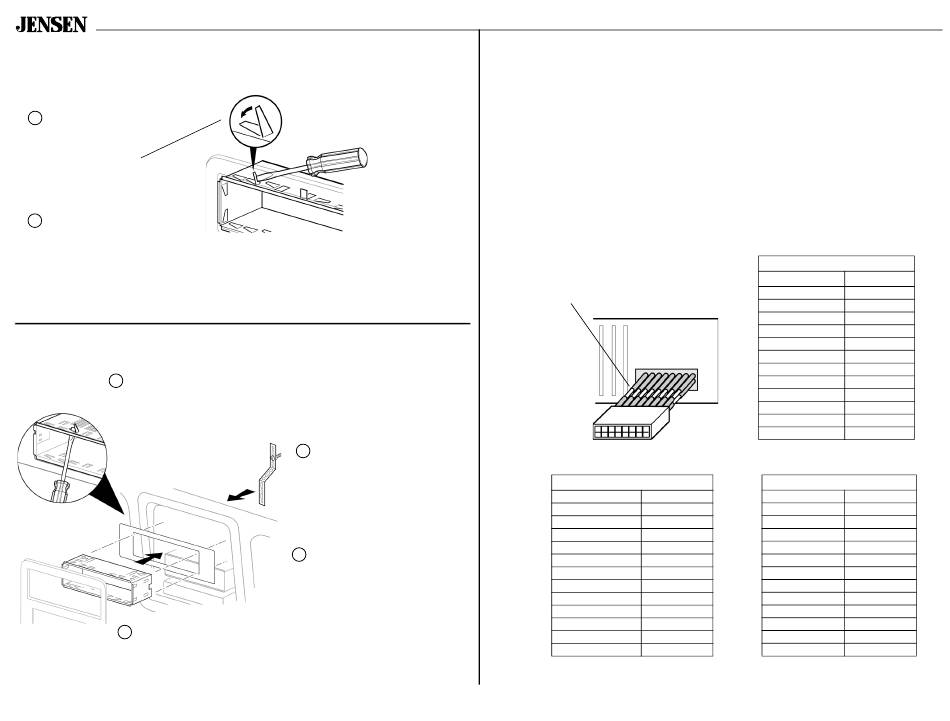

Replacing an Aftermarket Radio / Reemplazo de la radio vieja /
Radio d'orine d´jà remplacée
Bend tabs flat.
1
Doble las aletas
hasta que estén
planas.
Pliez les pattes en
premier.
Pull sleeve from
2
dashboard.
Remove sleeve carefully.
Hale la camisa del
tablero de instrumentos.
Quítela con cuidado.
Tirez le fourreau pour
l'enlever de la planche
de bord.
Install Half-Sleeve / Instalación de la camisa /
Installation du demi-manchon
Push tabs out to secure half-sleeve in the radio opening.
3
Hale las aletas hacia afuera para asegurar la media camisa en al
apertura del radio.
Poussez les pattes vers l'extérieur pour fixer le demi-fourreau
dans l'ouverture de l'autoradio.
Install half-sleeve into adapter or dashboard.
2
Instale la media camisa en el adaptador o en tablero de
instrumentos.
Installez le demi-fourreau dans l'adaptateur de la planche de bord.
Caution: Edges are sharp. Use a rag or wear a glove.
Cuidado: Los bordes son puntiagudos. Use un trapo
o un guante.
Attention: Procédez avec précautions car les arêtes
sont vives. Utilisez un chiffon ou portez un gant.
Install support strap to
4
make unit more stable.
Instale la abrazadera de
soporte para que la unidad
quede más estable.
Installez la bande de
fixation pour rendre
l'appareil plus stable.
Install adapter if necessary.
1
Instale el adaptador, si es
necesario.
Installez l'adaptateur si
nécessaire.
2. Wiring / Cableado / Câblage
Connect Wires / Conecte los cables /
Raccordement des fils
Wiring with a Wiring Adapter (purchased separately).
Cableado con un adaptador de cables (cómprelos por separado).
Câblage à l'aide d'un adaptateur (vendu séparément).
Solder or crimp
Refer to wiring color codes.
Soldar o poner a presión
Vea los códigos de color del cableado.
Souder ou sertir
Suivez les codes de couleur du câblage.
Codes de couleur des fils
Fonction
Couleur
AVG+ Haut-parleur
blanc
AVG– Haut-parleur
blanc/noir
ARG+ Haut-parleur
vert
ARG– Haut-parleur
vert/noir
AVD+ Haut-parleur
gris
AVD– Haut-parleur
gris/noir
ARD+ Haut-parleur
violet
ARD– Haut-parleur
violet/noir
Antenne
bleu foncé
Mise à la terre
noir
Allumage
rouge
Batterie
jaune
3
CDH900
Wiring Color Codes
Function
Color
LF+ Speaker
white
LF– Speaker
white/black
LR+ Speaker
green
LR– Speaker
green/black
RF+ Speaker
gray
RF– Speaker
gray/black
RR+ Speaker
violet
RR– Speaker
violet/black
Power Antenna
dark blue
Ground
black
Ignition
red
Battery
yellow
Códigos en color del cableado
Fonción
Color
LF+ Altoparlante
blanco
LF– Altoparlante
blanco/negro
LR+ Altoparlante
verde
LR– Altoparlante
verde/negro
RF+ Altoparlante
gris
RF– Altoparlante
gris/noir
RR+ Altoparlante
violeta
RR– Altoparlante
violeta/negro
Antena
azul oscuro
Tierra
negro
Ignición
rojo
Batería
amarillo
