Installation des Innengeräts

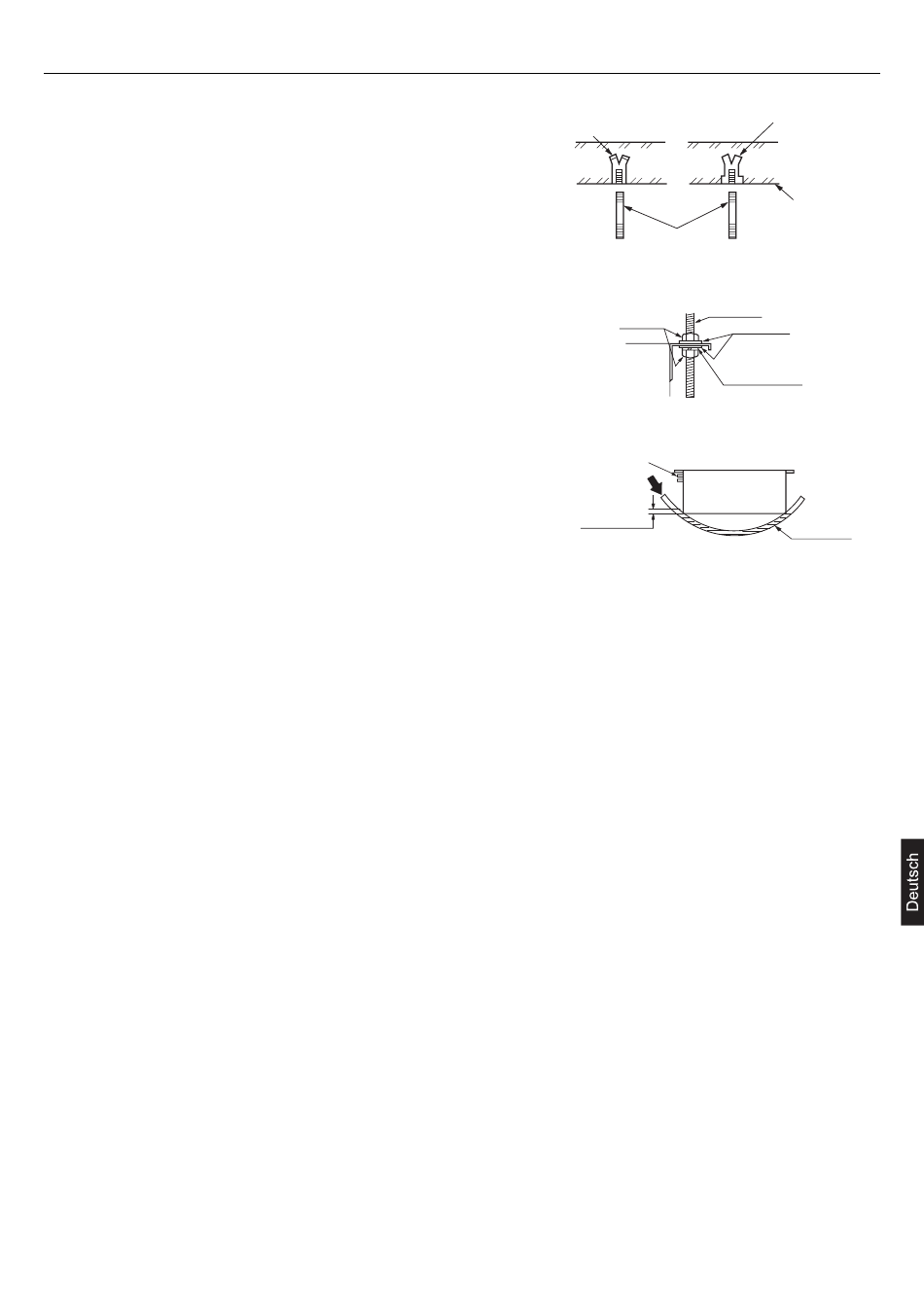

3. Befestigung der Verankerungsschrauben
Bei der Installation des Geräts die Richtung der Leitungen beachten.
4. Installation des Innengeräts
Das Innengerät an den Verankerungsschrauben befestigen.
Gegebenenfalls kann das Gerät mit Hilfe von Schrauben ohne Ver-
ankerungsschrauben direkt an einem Träger usw. befestigt werden.
5. Nivellieren des Geräts
a) Eine Wasserwaage verwenden oder die nachfolgenden Arbeits-
schritte
befolgen: Das Verhältnis zwischen der Unterseite des Geräts und
dem Wasserstand im Kondensatschlauch muss dem in der Abbil-
dung angegebenen Wert entsprechen.
b) Wenn das Gerät nicht perfekt waagrecht installiert ist, funktioniert
der Schwimmerschalter nicht einwandfrei oder gar nicht.
Innenbefestigung
Verankerungsschrauben M10
Mutter M10
Innengerät
Seite der Leitungen
Wasser einfüllen
Wasserstand
0~5 mm
(0~0.2")
Das Gerät von der Seite der Leitungen leicht neigen
19
Einsetzen
Beton
Verankerungsschraube
Unterlegscheibe M10
Schraubscheibe M10
PVC-Rohr
