Tuyaux frigorigène
• L'unité extérieure est chargée avec du gaz frigorigène par le fabricant.

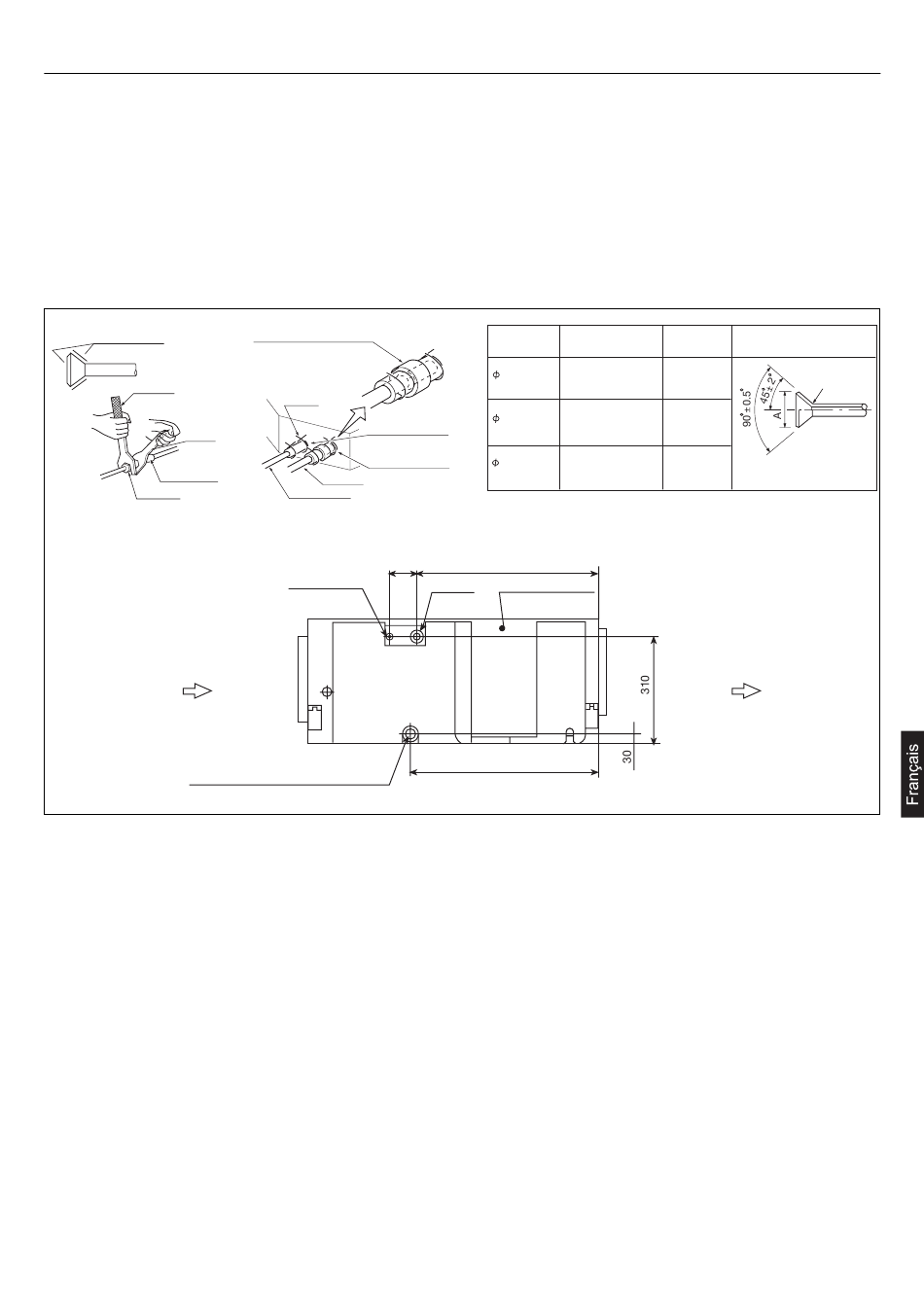

• Se reporter à la Fig.1 pour raccorder ou retirer les tuyauteries de l'unité. Utiliser à la fois une clé et une clé de torsion.
• Appliquer de l'huile frigorifique sur le raccord et sur le dudgeon à l'intérieur et à l'extérieur.
• Aligner les tuyaux puis visser l'écrou à la main (3-4 tours).
• Serrer le dudgeon avec la clé (pour le moment de torsion, se reporter au Tableau 1). Si on serre trop les boulons on peut les
endommager, ce qui peut provoquer des fuites de gaz.
• Vérifier qu'il n'y a pas de fuites de gaz aux raccords. Puis calorifuger les tuyaux de gaz et de liquide comme indiqué à la Fig.2
Sans calorifugeage il peut se former de la condensation.
• Recouvrir les raccords des tuyaux et le calorifuge avec un ruban adhésif.
Appliquer de l'huile frigorifique
Clé de torsion
Clé
Raccord du tuyau
Bride
Fig 1
Entrée d'air
Point de connexion du tuyau
d'évacuation condensats
(tuyau en PVC VP-25)
Ruban (pour recouvrir le raccord)
Collier
Feuille calorifuge
Feuille calorifuge
Tuyau gaz
Tuyau liquide
Fig 2
80
Côté liquide
Diamètre
Moment de
tuyauteries torsion
3270~3990N . cm
9.52mm
(333~407kgf . cm)
6180~7540N . cm
15.88mm
(630~770kgf . cm)
9720~11860N . cm
19.05mm
(990~1210kgf . cm)
510
Côté gaz Boîtier électrique
Côté supérieur
Côté inférieur
530
23
A(mm) Dimensions bride
12.0~12.4
R0.4 ~ 0.8
18.6~19.0
22.9~23.3
Sortie d'air
