6.3
Raccordement

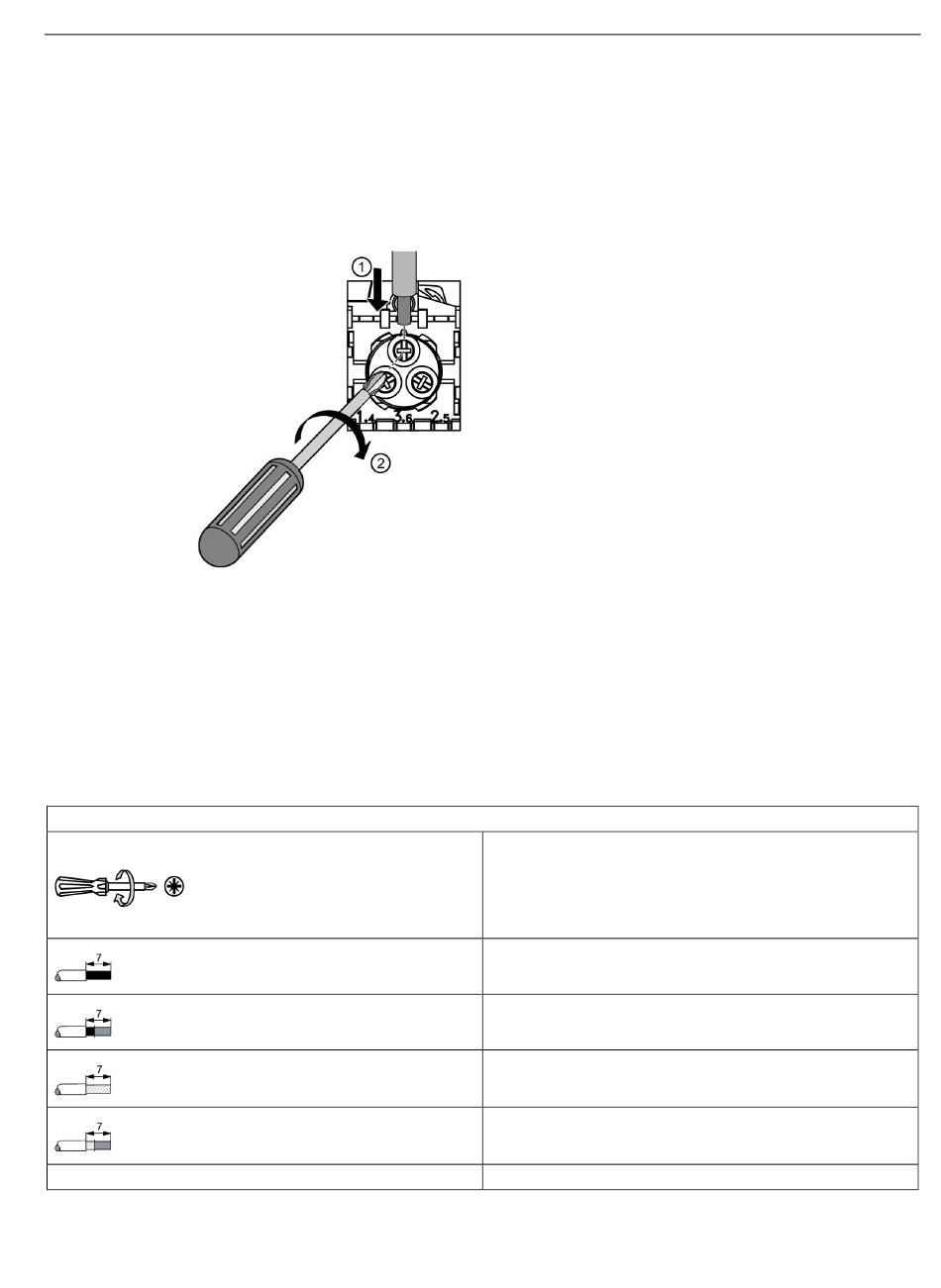

Marche à suivre pour le câblage - Appareils compacts
①
②
Sections de raccordement - Appareils compacts
DIN ISO 8764-1-PZD1
AWG
Auxiliaires de commande et de signalisation SIRIUS ACT 3SU1
Manuel système, 02/2016, A5E03457306030A/RS-AE/005
Enfoncer le conducteur correspondant jusqu'en butée dans l'ouverture de la borne à vis de
l'appareil compact.
Introduisez le tournevis (ISO 8764-1-PZD1) dans l'ouverture pour la vis.
Serrez la vis.
Couple de serrage : 0,8 ... 1,0 Nm
•
Vérifiez que le conducteur est correctement fixé en tirant dessus.
Bornes à vis
Couples de serrage :
0,8 ... 1,0 Nm
2 x (1,0 ... 1,5) mm
2 x (0,5 ... 0,75) mm
2 x (1,0 ... 1,5) mm
2 x (0,5 ... 1,5) mm
2 x (18 to 14)
Appareils compacts 3SU12
6.3 Raccordement
2
2
2
2
141
