Étape 1: Choisissez un emplacement pour monter le module de CouplerTec.
Le module doit être monté sur le même côté que la batterie principale. Le module peut être monté
horizontalement ou verticalement. Essayer d'installer le module dans un endroit qui n'interférera pas avec la
réparation ou l'entretien normal du véhicule, et de préférence un endroit où les deux indicateurs LED seront
visibles.
Assurez-vous qu'il n'y a rien derrière le site qui peut être endommagé par les vis auto taraudeuses qui seront
utilisés pour fixer le module au véhicule.
Etape 2: Sélection d'endroits pour fixer les coupleurs capacitifs
Deux coupleurs capacitifs sont à l'avant du véhicule sur le côté du pare-feu, ou à l'intérieur de la plaque de
protection ou le boîtier de roue dans le compartiment moteur (une à gauche, une à droite) peut être
organisé.
Deux coupleurs capacitifs doivent être situés au milieu du véhicule à l'intérieur de la zone de la cabine soit
sur le plancher ou les parois latérales derrière la garniture (un sur le côté gauche, l'un sur le côté droit). Pour
les véhicules à châssis cabine avec ou sans un plateau, les coupleurs capacitifs moyennes peuvent être
montés sur la paroi intérieure arrière de la cabine.
Deux coupleurs capacitifs doivent être situés à l'arrière du véhicule, de préférence sur la garde intérieure
derrière l'assemblage de feux arrière (un sur le côté gauche, l'un sur le côté droit). L'accès à cette zone peut
généralement être fait en enlevant l'assemblage de feux arrière ou les couvercles de compartiments internes.
NOTE IMPORTANTE:
distance de l'antenne de la radio, qui est intégrés dans les vitres latérales arrière des véhicules. Pour ces
véhicules, nous vous recommandons d'installer le coupleur capacitif arrière sur le côté opposé de l'antenne
dans la voiture ou sur la face inférieure de la carrosserie du véhicule ou dans le rail du châssis. (S'applique
uniquement lorsque vous utilisez une radio AM).
L'endroit pour l'installation du coupleur capacitif doit être:
•
une surface métallique peinte intacte, qui est situé dans le corps principal de véhicule (de
préférence) ou dans le châssis.
•
plane
Surface
•
suffisamment grand pour accueillir toute la surface du coupleur capacitif
•
Surface sans trous.
•
sans jointures dans le travail du métal.
•
Sans de points de soudure, des scories de soudure / pointes
•
Couleur intacte, surface sans rayures. (En cas de doute, la zone à usiner avec un papier abrasive et
mettre deux couches de peinture Email de pulvérisation et laisser sécher).

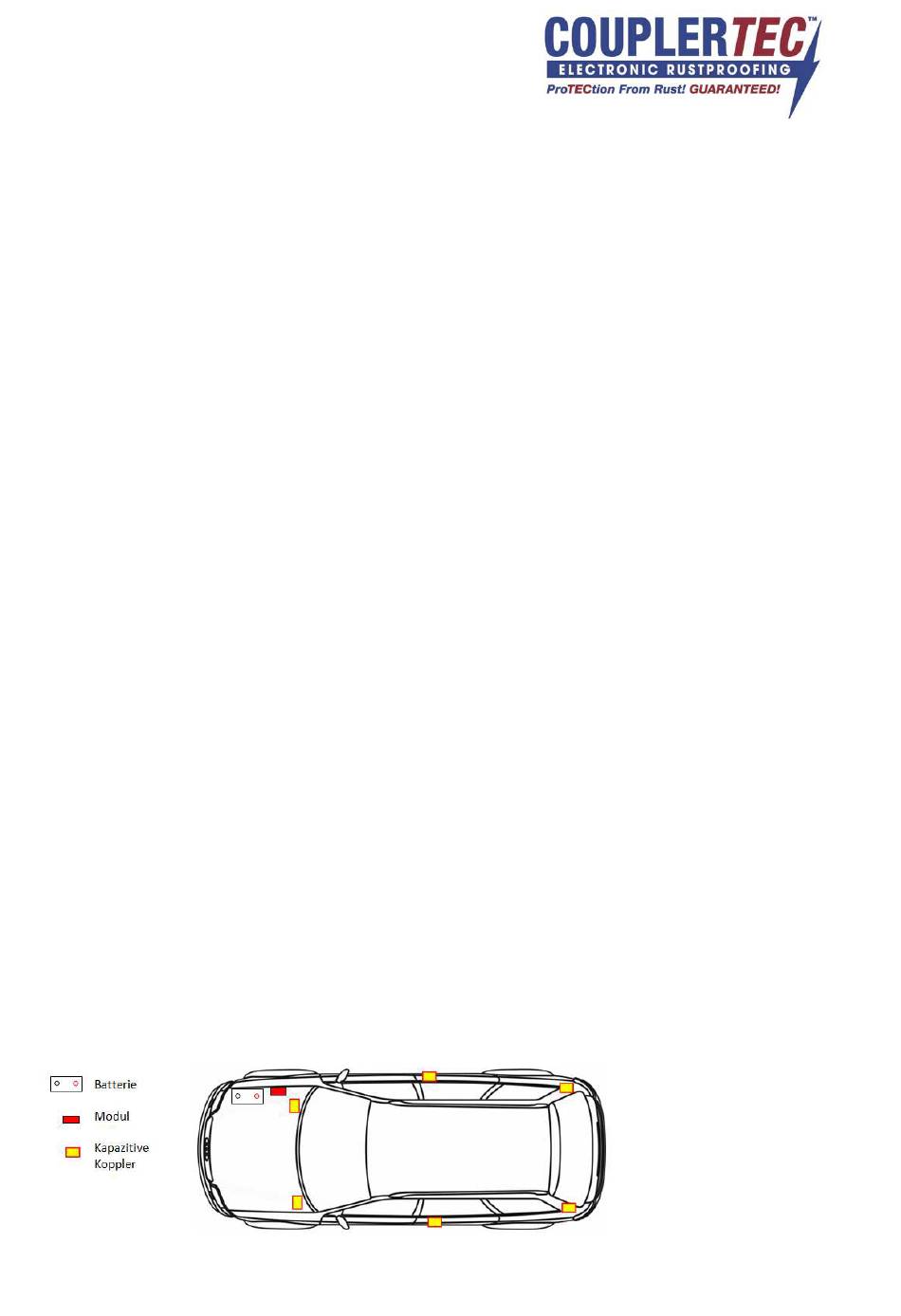

(Figure 1): Exemple schéma d'une installation de véhicule
EINBAUANLEITUNG – Mine Specification 24V System
6MS24V_Installation Guide_20141020_f_1.docx
Assurez-vous que vous ne placez pas un coupleur capacitif à plus courte que 1 m
(aucun surfaces profilées ou entailles)
Page 2 / 7
