Raccordement électrique
Raccordement électrique

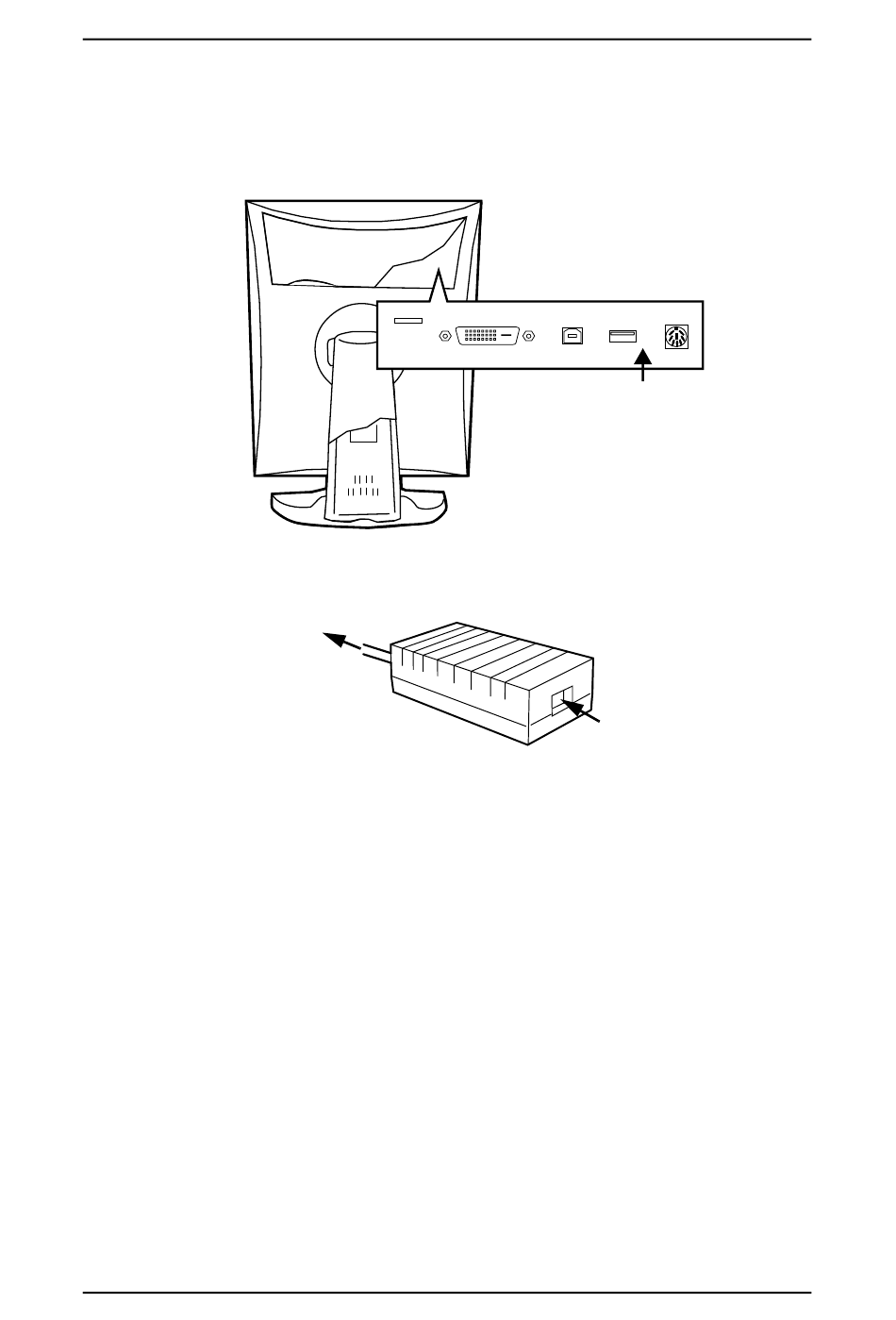

Pour raccorder l'alimentation :
1. Pour accéder aux connecteurs, retirez le couvercle du
compartiment des connecteurs en tirant vers le bas les
2 clips situés sur le dessus du couvercle.
2. Raccordez la sortie de l'alimentation 12 V CC à l'entrée CC de
l'écran.
3. Raccordez l'extrémité du câble d'alimentation approprié à
l'entrée CA de l'alimentation 12 V CC.
4. Raccordez l'autre extrémité du cordon d'alimentation à une
prise secteur mise à la terre.
46
Figure 12
(2)
Figure 13
(2)
(3)
Coronis 21"
