de classe B (pression maximum 50 mbar) et d'un
régulateur de pression. Le corps en aluminium
injecté est équipé de raccords d'entrée et sortie gaz
filetés 1/2 RP et de deux prises de mesure de
pression en entrée et en sortie. De plus, il est aussi
doté d'un filtre en entrée (Fig. 18 - 19).
2.3 PRESSOSTAT DIFFERENTIEL
Ce dispositif a pour fonction d'interrompre le
fonctionnement du brûleur en cas de débit insuf-
fisant du ventilateur d'extraction des fumées, dû
à une panne du ventilateur ou à une obstruction
du circuit de combustion.
Ce pressostat, monté sur le tableau électrique de
l'appareil, est branché, au moyen d'un tube souple
en silicone, à une prise de pression située sur
l'échangeur, de façon à détecter la dépression
exercée par le ventilateur d'extraction des fumées.

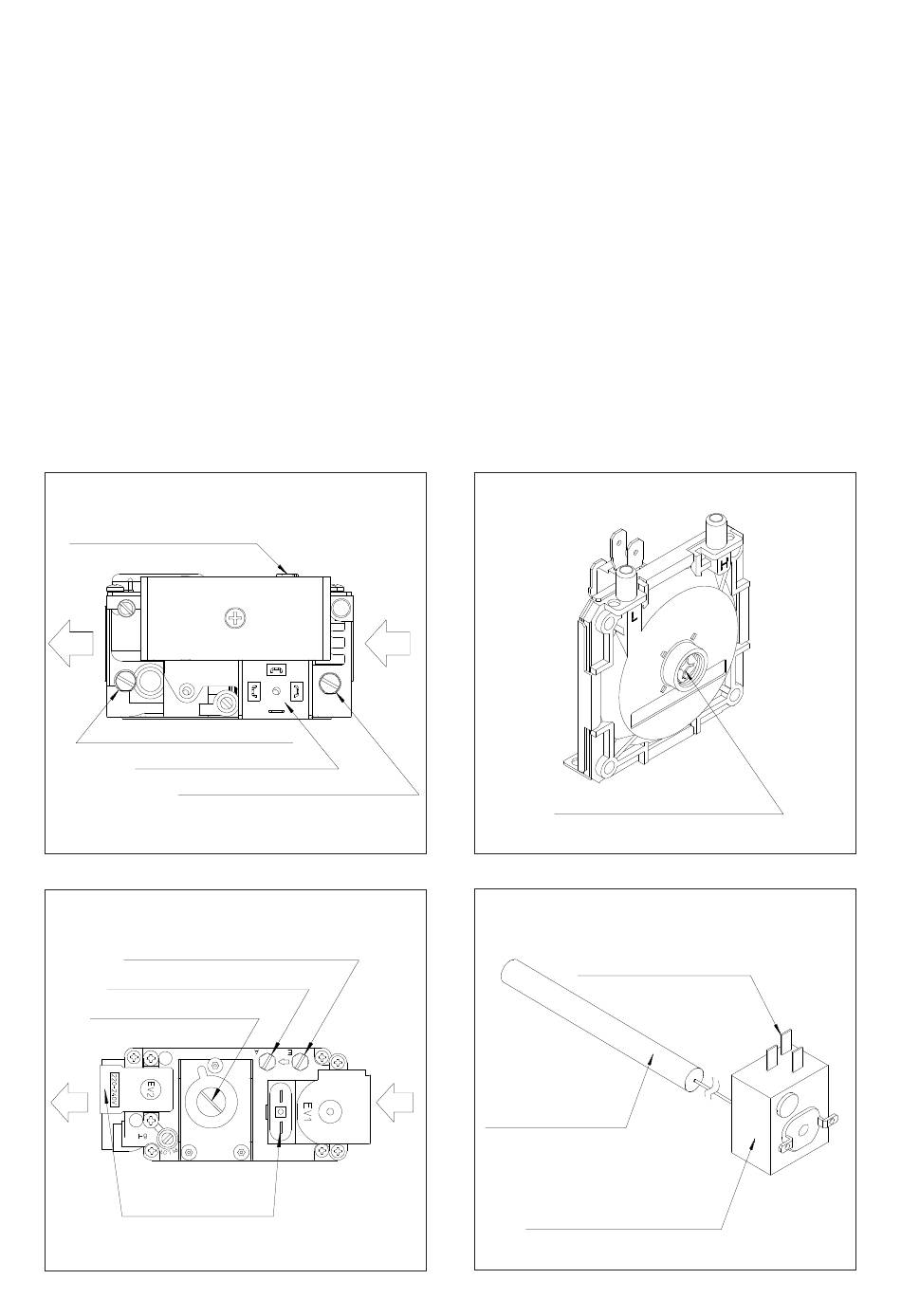

BLOC GAZ - Modèle 35
Vis reglage de pression
Prise de pression à la sortie
Branchement électrique
Prise di pression à l'entrée
BLOC GAZ - Modèles 57 - 85
Prise de pression en entrée
Prise de pression à la sortie
Vis réglage pression!
Connexion électrique
Sur la façade du dispositif se trouve une vis
permettant le réglage, effectué en usine en
fonction du modèle d'appareil, cette vis est
bloquée par un sceau.
Ce réglage ne doit pas être modifié (fig. 20).
2.4 THERMOSTAT DE SECURITE
La fonction du thermostat est d'interrompre le
fonctionnement du brûleur lorsque la température
de l'air dans l'aérotherme atteint une valeur fixée
à l'avance, qui correspond à une surchauffe de
l'échangeur due à un débit d'air insuffisant ou à
une panne du ventilateur.
Le corps du thermostat est fixé sur un support
approprié, à l'intérieur de la porte de l'appareil. La
sonde, reliée au corps du thermostat par un
capillaire, est situé devant l'échangeur, sur un
support approprié (fig. 21).
Gaz
Fig. 18
Gas
Sonde à bulbe
Corps du thermostat
Fig. 19
pag. 23
PRESSOSTAT DIFFERENTIEL
Vis de reglage scellée
TERMOSTAT DE SICURITE
Connexion électrique
Fig. 20
Fig. 21
